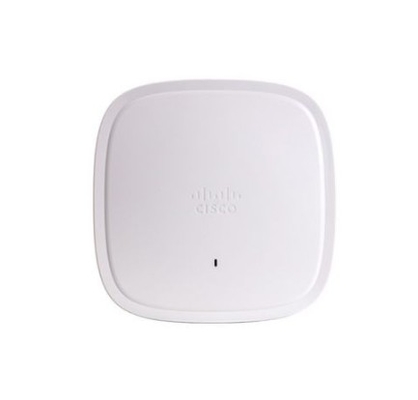

Cisco Catalyst 9100 Series WiFi 6 Punkty dostępowe C9115AXI-A Antena wewnętrzna 4x4: 4 Domena MIMO

C9115AXI-A Specyfikacja

Opis

Cisco Catalyst 9115AX Series Access Point, antena wewnętrzna; Wi-Fi 6; 4x4:4 MIMO, A Domain

Oprogramowanie

● Cisco Unified Wireless Network Software Release 8.9 lub nowszy

● Cisco IOS® XE Software Release 16.11 lub nowsza

Wspierane sterowniki bezprzewodowej sieci LAN

● Bezprzewodowe sterowniki z serii Cisco Catalyst 9800

● Bezprzewodowe sterowniki Cisco serii 3500, 5520 i 8540 oraz wirtualny bezprzewodowy sterownik Cisco

802.11n wersja 2.0 (i powiązane) możliwości

● 4x4 MIMO z czterema przepływami przestrzennymi

● Maksymalne współczynniki łączenia (MRC)

● 802.11n i 802.11a/g formowanie wiązki

● kanały 20 i 40 MHz

● Prędkość transmisji danych PHY do 890 Mbps (40 MHz z 5 GHz i 20 MHz z 2,4 GHz)

● Agregacja pakietów: A-MPDU (przesyłanie i odbieranie), A-MSDU (przesyłanie i odbieranie)

● 802.11 Dynamic Frequency Selection (DFS)

● Wsparcie dla różnorodności cyklicznych zmian (CSD)

802.11ac

● 4x4 downlink MU-MIMO z czterema przepływami przestrzennymi

● MRC

● 802.11ac beamforming

● kanały 20-, 40-, 80- i 160-MHz

● Prędkość transmisji danych PHY do 3,47 Gbps (160 MHz przy 5 GHz)

● Agregacja pakietów: A-MPDU (przesyłanie i odbieranie), A-MSDU (przesyłanie i odbieranie)

● 802.11 DFS

● Wsparcie CDPW

802.11ax

● 4x4 downlink MU-MIMO z czterema przepływami przestrzennymi

● OFDMA w zakresie łącza górnego/dolnego

● TWT

● Kolorowanie BSS

● MRC

● 802.11 osi formowania wiązki

● kanały 20-, 40-, 80- i 160-MHz

● Prędkość transmisji danych PHY do 5,38 Gbps (160 MHz przy 5 GHz i 20 MHz przy 2,4 GHz)

● Agregacja pakietów: A-MPDU (przesyłanie i odbieranie), A-MSDU (przesyłanie i odbieranie)

● 802.11 DFS

● Wsparcie CDPW

Antenna zintegrowana

● 2,4 GHz, wzrost szczytowy 3 dBi, wewnętrzna antena, wszechstronna w azimut

● 5 GHz, wzrost szczytowy 4 dBi, wewnętrzna antena, wszechstronna w azimut

Antenna zewnętrzna (sprzedawana oddzielnie)

● Punkty dostępu Cisco Catalyst 9115AXE są certyfikowane do użytku z zyskami anten do 6 dBi (2,4 GHz i 5 GHz)

● Cisco oferuje najszerszy wybór anten w branży, zapewniając optymalne pokrycie dla różnych scenariuszy wdrożenia

Interfejsy

● 1x 100, 1000, 2500 Wielogigabitowy Ethernet (RJ-45)

● Port konsoli zarządzania (RJ-45)

● USB 2.0 (może być uruchomiony za pomocą przyszłego oprogramowania)

Wskaźniki

● Status LED wskazuje stan ładowarki, status połączenia, stan pracy, ostrzeżenia i błędy ładowarki

Wymiary (W x L x H)

● Punkt dostępu (bez uchwytów): C9115I: 8,0 x 8,0 x 1,5 cala (20,3 x 20,3 x 3,8 cm), C9115E: 8,0 x 8,0 x 1,7 cala (20,3 x 20,3 x 4,3 cm)

Wymagania dotyczące mocy wejściowej

● 802.3at Power over Ethernet Plus (PoE+), 802.3bt Cisco Universal PoE (Cisco UPOE+, Cisco UPOE ®)

● Wstrzykiwacz zasilania Cisco, AIR-PWRINJ6=

● 802.3af PoE

● Wstrzykiwacz zasilania Cisco, AIR-PWRINJ5= (Uwaga: Wstrzykiwacz ten obsługuje tylko 802.3af)

Uwaga: gdy źródłem zasilania jest 802.3af PoE, zarówno radio 2,4 GHz, jak i 5 GHz zostaną zmniejszone do 2x2 a Ethernet downgraded do 1 Gigabit Ethernet.

Środowiskowe

Cisco Catalyst 9115AXI

● Temperatura nieczynna (przechowywania): -22° do 158° F (-30° do 70° C)

● Badanie wysokości w czasie nieprzestrzeni: 25 ̊C, 15 000 stóp.

● Temperatura pracy: od 0 do 50°C

● wilgotność: od 10% do 90% (nie kondensująca)

● Badanie wysokości pracy: 40 ̊C, 9843 ft.

Uwaga: Gdy temperatura pracy otoczenia przekracza 40°C, punkt dostępu przesunie się z 4x4 do 2x2 zarówno w radiach 2,4 GHz, jak i 5 GHz, Ethernet uplink zostanie obniżony do 1 Gigabit Ethernet,i interfejs USB zostanie wyłączony.

Cisco Catalyst 9115AXE

● Temperatura nieczynna (przechowywania): -22° do 158° F (-30° do 70° C)

● Badanie wysokości w czasie nieprzestrzeni: 25 ̊C, 15 000 stóp.

● Temperatura pracy: od -4° do 122° F (od -20° do 50° C)

● wilgotność: od 10% do 90% (nie kondensująca)

● Badanie wysokości pracy: 40 ̊C, 9843 ft.

Pamięć systemu

● 2048 MB DRAM

● 1024 MB flash

Dostępne ustawienia mocy nadawczej

20,4 GHz

● 23 dBm (200 mW)

● 20 dBm (100 mW)

● 17 dBm (50 mW)

● 14 dBm (25 mW)

● 11 dBm (12,5 mW)

● 8 dBm (6,25 mW)

● 5 dBm (3,13 mW)

● 2 dBm (1,56 mW)

● -1dBm (0,79mW)

● -4dBm (0,39mW)

5 GHz

● 23 dBm (200 mW)

● 20 dBm (100 mW)

● 17 dBm (50 mW)

● 14 dBm (25 mW)

● 11 dBm (12,5 mW)

● 8 dBm (6,25 mW)

● 5 dBm (3,13 mW)

● 2 dBm (1,56 mW)

● -1dBm (0,79mW)

● -4dBm (0,39mW)

Pasma częstotliwości i kanały operacyjne 20 MHz

A (domaina regulacyjna A):

● od 2,412 do 2,462 GHz; 11 kanałów

● od 5,180 do 5,320 GHz; 8 kanałów

● od 5.500 do 5.700 GHz; 8 kanałów

(z wyłączeniem od 5,600 do 5,640 GHz)

● od 5,745 do 5,825 GHz; 5 kanałów
