Szczegóły Produktu:
|
Warunek: | NIB i używane | Oddział: | Cisco |
---|---|---|---|
łącza zwrotne: | 4x SFP / SFP + | Liczba tras: | 64 K dla IPv4, 32 K dla IPv6 |
Przepustowość na gniazdo: | 48 Gb / s | PROCESORA: | Czterordzeniowy; 1,8 GHz |
High Light: | cisco interface cards,cisco spa module |

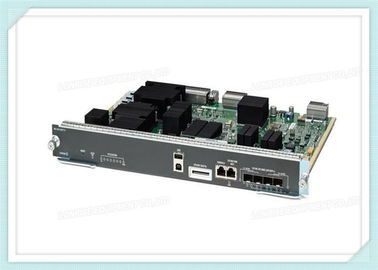

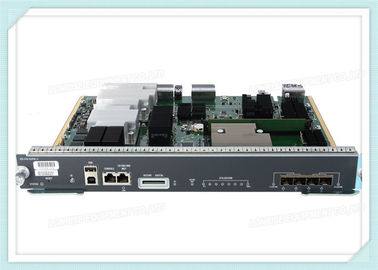

Wiodąca pozycja Cisco w sieciach bez granic została poszerzona o ważne funkcje: Cisco TrustSec ® , Cisco MultiGig, Flexible NetFlow, Cisco EnergyWise ® , Cisco UPoE i wiele innych ulepszeń funkcji oferowanych przez Cisco Catalyst 4500E Supervisor Engine 8L-E. Kompatybilność wstecz i do przodu z większością istniejących kart liniowych i zasilaczy Cisco Catalyst 4500E pomaga zapewnić większe zadowolenie klientów dzięki wiodącej w branży architekturze ochrony inwestycji. Silnik Cisco Catalyst Supervisor Engine 8L-E jest obsługiwany w obudowie Cisco Catalyst 4500 E.
WS-X45-SUP8L-E = Specyfikacja | |
Cecha | |
LED STATUS | Dioda LED stanu wskazuje bieżącą kondycję silnika nadzorującego i bieżący stan oprogramowania. |
Przełącznik RESET (wpuszczony) | Przełącznik RESET służy do resetowania i ponownego uruchamiania przełącznika. |
Połączenie diody UID i przełącznika | Kombinowany przełącznik przyciskowy i wskaźnik LED. Niebieską diodę LED można włączyć, naciskając przełącznik UID na panelu przednim lub za pomocą oprogramowania. Głównym celem lampy ostrzegawczej LED jest umożliwienie identyfikacji ze zdalnej lokalizacji podczas konfiguracji lub rozwiązywania problemów. Możliwość włączenia / wyłączenia diody LED przez naciśnięcie przełącznika pozwala przejść na drugą stronę w pełni zaludnionego stojaka i zidentyfikować przełącznik. Naciśnięcie przycisku niebieskiej diody LED włącza i wyłącza diodę LED. |
Porty USB | Obsługiwane są porty USB. |
Port CONSOLE (złącze RJ-45) | Jest to port 10/100/1000, który wykorzystuje złącze RJ-45. Port konsoli umożliwia dostęp do przełącznika lokalnie (za pomocą terminala konsoli) lub przez modem (zdalnie). Port ma złącze RJ-45. Port konsoli umożliwia wykonywanie następujących funkcji: Skonfiguruj przełącznik z CLI Monitoruj statystyki sieciowe i błędy Skonfiguruj parametry agenta SNMP |
Port 10/100/1000 MGT (złącze RJ-45) | Port zarządzania Ethernet to port hosta warstwy 3, do którego można podłączyć komputer. Do zarządzania siecią można użyć portu zarządzania Ethernet zamiast portu konsoli przełączników. Zarządzając przełącznikiem, podłącz komputer do portu zarządzania Ethernet na przełączniku Catalyst 4500 E. |
LINK LED (port zarządzania) | Port 10/100/1000 MGT ma powiązaną z nim diodę LED łącza. |
Bezpieczne gniazdo cyfrowe | Na panelu przednim znajduje się standardowy interfejs karty pamięci Secure Data (SD). |
SD LED | Dioda LED SD wskazuje aktualny stan gniazda karty pamięci SD. |
ACTIVE SUP LED | Dioda LED aktywnego silnika nadzorującego wskazuje, czy silnik nadzorujący jest aktywny, czy w trybie gotowości w konfiguracjach redundantnych silnika nadzorującego. |
Diody LED UŻYTKOWANIA | Osiem diod LED wskazuje (jako przybliżony procent) bieżące obciążenie ruchem na płycie montażowej. |
Porty UPLINKS 1G / 10G (SFP / SFP +). | Silnik Supervisor 8L-E ma cztery porty 1-G lub 10-G, które wykorzystują albo niewielkie urządzenia nadawczo-odbiorcze z wtyczką typu SFP, jak i nadajniki-odbiorniki SFP +. |
Diody LED portu łącza zwrotnego | Diody LED portu łącza zwrotnego wyświetlają status i aktywność portów łącza zwrotnego. |
Supervisor Engine Diody LED na przednim panelu 8L-E - kolor i znaczenie | |
STATUS | Wskazuje status silnika nadzorcy: Zielony - wszystkie testy diagniostyczne przeszły pomyślnie. Pomarańczowy - trwa rozruch systemu lub test diagnostyczny. Czerwony - test diagnostyczny nie powiódł się. Wył. - silnik nadzorcy jest wyłączony lub nie jest włączony. |
POŁĄCZYĆ | Wskazuje status portu zarządzania Ethernet 10/100/1000 BASE-T: Zielony - łącze działa. Wył. - Nie wykryto sygnału lub wystąpiła awaria konfiguracji łącza lub łącze zostało wyłączone przez użytkownika. |
SD | Wskazuje status bezpiecznego portu cyfrowego: Zielony - karta SD jest włożona. Wyłączona - karta SD została usunięta lub karta SD jest uszkodzona. |
ACTIVE SUP | Wskazuje, czy silnik nadzorcy jest aktywny, czy w trybie gotowości: Zielony - silnik nadzorcy jest aktywny (w konfiguracjach nadmiarowych silników nadzorcy) Wył. - silnik nadzorcy jest w trybie gotowości (w konfiguracjach redundantnych silników nadzorcy) |
WYKORZYSTANIE | Gdy przełącznik działa, osiem diod LED wykorzystania wskazuje bieżące obciążenie ruchem na płycie montażowej jako przybliżoną wartość procentową. Każda zielona dioda LED wskazuje około 12,5 procent obciążenia. |
Status portu łącza zwrotnego | Wskazuje status portu łącza zwrotnego: Zielony - łącze działa. Pomarańczowy - łącze jest wyłączone przez użytkownika. Miga na pomarańczowo - autotest po włączeniu wskazuje na wadliwy port. Wyłączony - nie wykryto sygnału lub wystąpiła awaria konfiguracji łącza. |
Aktywny port łącza zwrotnego | Dwie diody LED na panelu przednim pokazują aktywność portu łącza zwrotnego: 1-2 AKTYWNE wskazuje, że porty 1 i 2 są aktywne 3-4 AKTYWNE wskazuje, że porty 3 i 4 są aktywne W konfiguracjach niezależnego silnika nadzorującego wszystkie cztery porty łącza zwrotnego są aktywne; wszystkie diody AKTYWNE świecą na zielono. W konfiguracjach redundantnych silników nadzorujących tylko dioda LED 1-2 ACTIVE świeci na zielono. |
