Szczegóły Produktu:
|
| Marka: | Cisco | Typowa moc robocza: | 102w |
|---|---|---|---|
| Maksymalna moc: | 193 W | Pamięć systemowa: | 16 giga bajtów |
| Warunki: | Nowy z roczną gwarancją wymiany | Przesyłka: | DHL, UPS, TNT, |
| Podkreślić: | N3K-C3524P-XL,przełącznik sieciowy Ethernet 102 W,przełącznik sieciowy Ethernet 24 SFP + |
||
N3K-C3524P-XLPrzegląd

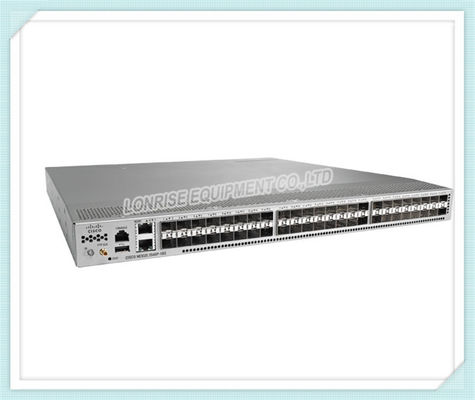

N3K-C3524P-XL to przełącznik Nexus 3524-XL, z 24 SFP+.i 40 przełączników Gigabit Ethernet zbudowanych z architektury Switch-on-a-Chip (SoC)Wprowadzona w kwietniu 2011 r., ta seria przełączników zapewnia wydajność poziomu linii 2 i 3 i jest odpowiednia dla architektury Top-of-the-Rack (ToR).Ta seria przełączników stała się liderem w handlu wysoką częstotliwością (HFT), obliczeń wysokiej wydajności (HPC) i środowisk dużych danych poprzez połączenie wysokiej wydajności i niskiego opóźnienia z innowacjami w zakresie widoczności wydajności, automatyzacji i synchronizacji czasu.
Specyfikacja N3K-C3524P-XL |
||
| Fizyczne |
· 24 stałe porty SFP+ (1 lub 10 Gbps); rozszerzalne do 48 portów · Podwójne redundantne źródła zasilania · Cztery indywidualne nadmierne wentylatory · Jeden port 1-PPS z typem złącza RF1.0/2.3 QuickConnect · Jeden port zarządzania 10/100/1000 Mbps · Jeden port seryjnej konsoli RS-232 · Dwa porty USB · Lokalizator LED · Przycisk LED lokalizatora |
|
| Wydajność |
• 480 Gbps przełączania · Prędkość przesyłania 360 mpps · Przepustowość ruchu linii (zarówno warstwy 2 jak i 3) we wszystkich portach • konfigurowalne MTU do 9216 bajtów (jumbo frame) |
|
| Typowa moc operacyjna | · 102 W | |
| Maksymalna moc | · 193 W | |
| Typowe rozpraszanie ciepła | · 348 BTU na godzinę | |
| Maksymalne rozpraszanie ciepła | · 658 BTU na godzinę | |
| Specyfikacje sprzętowe wspólne dla wszystkich przełączników | ||
| Tryb | Tryb normalny | Warp Mode |
| Liczba adresów MAC | 64,000 | 8000 |
| Liczba szlaków unicast IPv4 | 24,000 | 4000 |
| Liczba hostów IPv4 | 64,000 | 8000 |
| Liczba szlaków wielokrotnego przesyłania IPv4 | 8000 | 8000 |
| Liczba VLANS | 4096 | |
| Liczba wpisów ACL | 4096 | |
| Liczba egzemplarzy drzewa rozszerzającego |
Rapid Spanning Tree Protocol (RSTP): 512 Protokół wielokrotnego drzewa rozciągania (MST): 64 |
|
| Liczba kanałów Ether | 24 | |
| Liczba portów na EtherChannel | 24 | |
| Wielkość bufora | 6 MB udostępnione przez 16 portów; 18 MB w sumie | |
| Pamięć systemu | 16 GB | |
| Pamięć flash do uruchamiania | 16 GB | |
| Liczba zasilania | 2 (nadmierne) | |
| Rodzaje źródeł zasilania |
· AC (przejście i odwrotny przepływ powietrza) · Prąd stały (przepływ powietrza do przodu i do tyłu) |
|
| Napięcie wejściowe | 100 do 240 VAC | |
| Częstotliwość | 50 do 60 Hz | |
| Wydajność zasilania | 89 do 91% przy 220 V | |
|
Schematy przepływu powietrza do przodu i do tyłu · Przepływ powietrza do przodu: wydechy z boku portu (powietrze wchodzi przez podłoże wentylatora i zasilanie i wychodzi przez porty) · Przepływ powietrza odwrócony: wchłanianie z boku portu (powietrze wchodzi przez wrota i wychodzi przez podłoże wentylatora i zasilanie) Cztery indywidualne wentylatory do wymiany na gorąco (3 + 1 zbędne) |
||
| Wymiary (wysokość x szerokość x głębokość) | 10,72 x 17,3 x 18,38 cali (4.36 x 43,9 x 46,7 cm) | |
| Waga | 170,4 lb (7,9 kg) | |
| Temperatura pracy | 32 do 104° F (0 do 40° C) | |
| Temperatura przechowywania | -40 do 158° F (-40 do 70° C) | |
| Względna wilgotność (przemysłowa) |
· od 10 do 85% bez kondensacji · Do 5 dni przy maksymalnej wilgotności (85%) · Zalecić środowisko centrum danych ASHRAE |
|
| Względna wilgotność (nie działająca) | 5 do 95% niekondensujące | |
| Wysokość | 0 do 10 000 ft (0 do 3000 m) | |
Przełączniki Cisco Nexus 3524-XL to odpowiednio przełączniki Cisco Nexus 3524-X z szybszym procesorem, działającym w częstotliwości 2,5 GHz; pamięć systemowa zwiększona do 16 GB; i pamięć bootflash zwiększona do 16 GB.Te ulepszenia umożliwiają przełącznikom obsługę modelu Cisco NX-OS Data Management Engine (DME).
Cisco Nexus 3524-XL posiada następującą konfigurację sprzętową:
· 24 stałe porty SFP+ (1 lub 10 Gbps)
· Podwójne redundantne źródła zasilania
· Cztery indywidualne nadmierne wentylatory
· Jeden port czasowania 1-PPS, z typem złącza RF1.0 i 2.3 QuickConnect
· Jeden port zarządzania 10/100/1000
· Jeden port seryjnej konsoli RS-232
· Dwa porty USB
· Lokalizator LED
· Przycisk LED lokalizatora
Dostępne jest wsparcie zarówno dla układów przepływu powietrza na stronie wyjściowej, jak i na stronie wejściowej.Przepływ spalin z boku portu jest przydatny, gdy strona z boku przełącznika znajduje się na gorącym korytarzu, a strona zasilania znajduje się na zimnym korytarzu. Przepływ powietrza do wchłaniania po stronie portu jest przydatny, gdy strona zasilania przełącznika znajduje się na gorącym przejściu, a strona portu znajduje się na zimnym przejściu.
| Kod produktu | N3K-C3548P-XL | N3K-C3524P-XL |
| Porty | 48 stałych portów SFP+ (1 lub 10 Gbps) | · 24 stałe porty SFP+ (1 lub 10 Gbps); rozszerzalne do 48 portów |
| Wymiary fizyczne (H x W x D) |
10,72 x 17,3 x 18,38 cali (4.36 x 43,9 x 46,7 cm) | 10,72 x 17,3 x 18,38 cali (4.36 x 43,9 x 46,7 cm) |
| Waga | 170,4 lb (7,9 kg) | 170,4 lb (7,9 kg) |
Akcesoria
| Model | Opis |
| SFP-10G-SR | Moduł 10GBASE-SR SFP+ (MMF) |
| SFP-10G-LR | Moduł 10GBASE-LR SFP+ (przewodnik światłowodowy pojedynczego trybu [SMF]) |
| SFP-10G-ER | Moduł Cisco 10GBASE-ER SFP+ dla SMF |
| GLC-TE | 1000BASE-T SFP |
| GLC-SX-MM | GE SFP, łącznik LC SX nadajnik odbiorniczy (MMF) |
| GLC-SX-M MD | Moduł nadajnika SFP 1000BASE-SX, MMF, 850 nm, DOM |
| NXA-FAN-30CFM-F | N2K/3K Indywidualny wentylator, przepływ powietrza do przodu (wydechy z boku portu) |
| NXA-FAN-30CFM-B | N2K/3K Indywidualny wentylator, odwrócony przepływ powietrza (przyjmowanie po stronie portu) |
| N2200-PAC-400W | N2K/3K 400W zasilacz prądu przemiennego, przepływ powietrza do przodu (wydechowy z strony portu) |
| N2200-PAC-400W-B | N2K/3K 400W zasilacz prądu przemiennego, odwrotny przepływ powietrza (przyjmowanie po stronie portu) |
| N2200-PDC-400W | N2K/3K 400W zasilacz prądu stałego, przepływ powietrza do przodu (wydechowy z boku portu) |
| N3K-PDC-350W-B | N2K/3K 350W zasilacz prądu stałego, odwrócony przepływ powietrza (przyjmowanie po stronie portu) |
| N3524-LAN1K9= | Licencja Nexus 3524 Layer 3 LAN Enterprise (wymaga licencji N3K-BAS1K9) |
| N3548-ALGK9= | Licencja Nexus 3500 Algo Boost |
