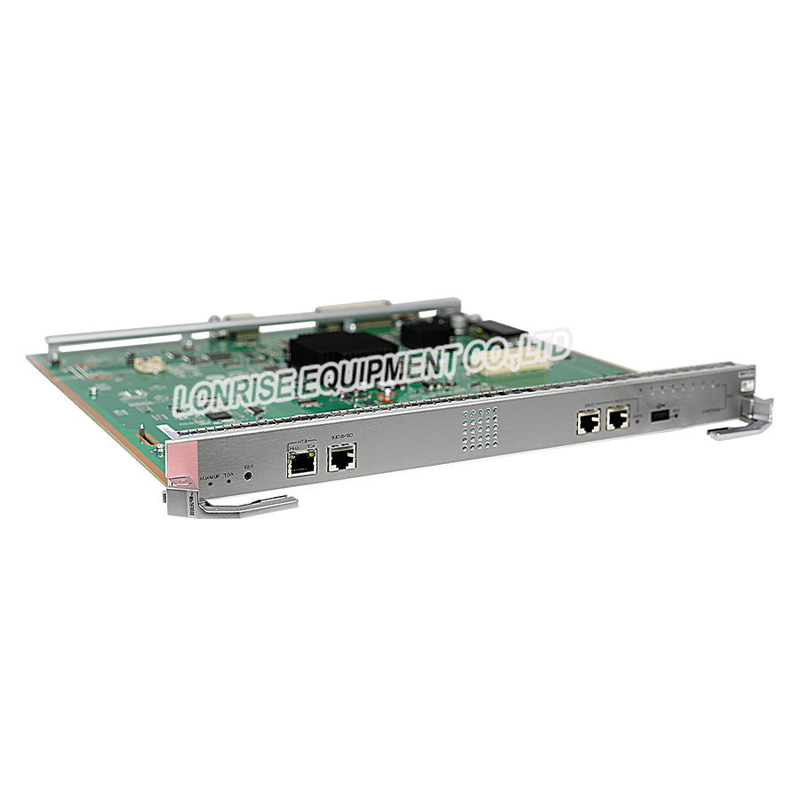

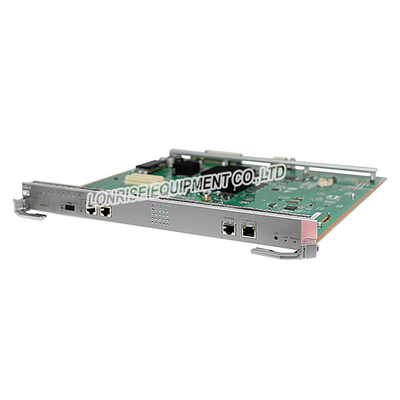

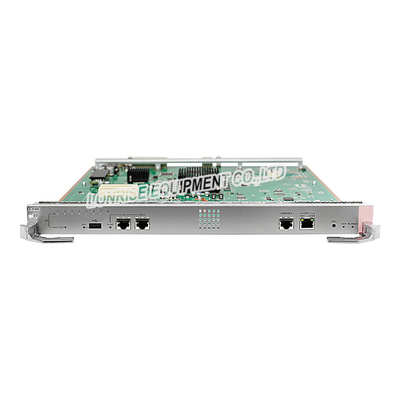

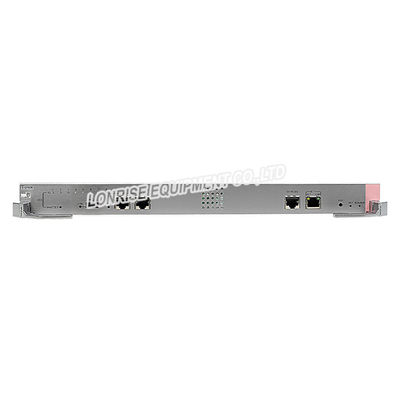

Huawei LST7MPUE0000 — przełączniki serii S12700E CloudEngine S12700E

Funkcje

tenLST7MPUE0000zapewnia płaszczyznę kontroli i zarządzania dla całego systemu.

• Płaszczyzna sterowania zapewnia funkcje, takie jak przetwarzanie protokołów, przetwarzanie usług, obliczanie tras, sterowanie przekazywaniem, planowanie usług, zbieranie statystyk ruchu i bezpieczeństwo systemu.
• Płaszczyzna zarządzania jest odpowiedzialna za monitorowanie stanu systemu, monitorowanie środowiska, przetwarzanie dzienników i alarmów, ładowanie oprogramowania systemowego oraz aktualizacje systemu.

tenLST7MPUE0000składa się z następujących modułów funkcjonalnych:

• Moduł sterowania: pełni funkcję płaszczyzny kontroli i zarządzania dlaLST7MPUE0000i cały system, implementując przetwarzanie protokołów, obliczanie tras, sterowanie przekazywaniem, zarządzanie systemem i bezpieczeństwo systemu.
• Moduł zegara lokalnego: zapewnia zegar pracy dla chipów modułu sterującego oraz modułu zarządzania i monitorowania urządzeń naLST7MPUE0000.
• Moduł zarządzania i monitorowania urządzeń: zapewnia funkcje modułu magistrali sieci kontrolera (CAN) do monitorowaniaLST7MPUE0000i zarządzać modułami magistrali CAN LPU.
• Moduł zasilacza: zapewnia zasilanie dlaLST7MPUE0000.
• Moduł usług o wartości dodanej: zapewnia rozszerzone usługi, takie jak obsługa, administracja i konserwacja (OAM) oraz dwukierunkowe wykrywanie przekazywania (BFD)
• FunkcjeLST7MPUE0000

• Funkcjonować	Opis
  Podstawowe funkcje	tenLST7MPUE0000jest jednostką sterującą i zarządzającą systemem dlaS12700E-4, S12700E-8 i S12700E-12.Integruje główną jednostkę sterującą, jednostkę zegarową i jednostkę konserwacji systemu.
  OAM	tenLST7MPUE0000obsługuje następujące funkcje OAM: 802.1ag: identyfikuje, wykrywa i wysyła pakiety sprawdzania ciągłości (CC). Multiprotocol Label Switching (MPLS OAM): identyfikuje, wykrywa i wysyła pakiety MPLS OAM. OAM UNCFG_MEP.
  Pamięć	16 giga bajtów
  NAND Flash	2 GB Dane konfiguracyjne systemu, pliki startowe, pakiet oprogramowania systemowego i dzienniki systemowe są domyślnie zapisywane w pamięci NAND Flash.
  Kopia zapasowa nadmiarowości	1+1 gorący tryb gotowości Główna tablica sterownicza jest obowiązkowa dla przełączników.Każdy przełącznik musi być skonfigurowany z jedną lub dwiema głównymi płytami sterującymi.Gdy jedna główna tablica sterownicza jest skonfigurowana dla przełącznika, główna tablica sterownicza może być zainstalowana w dowolnym gnieździe głównej tablicy sterowniczej przełącznika.Gdy skonfigurowane są dwie główne tablice kontrolne, dwie główne tablice kontrolne pracują w trybie gorącej gotowości, aby poprawić niezawodność przełącznika.Aktywne i rezerwowe główne tablice kontrolne monitorują wzajemnie swój stan.Jeśli aktywna główna płyta sterująca ulegnie awarii, rezerwowa główna płyta sterująca automatycznie staje się aktywna, aby zapewnić nieprzerwane działanie usług.
  Wymiana na gorąco	Utrzymany Przed wyjęciem aktywnej karty należy dokonać przełączenia na stan aktywny/czuwanie.
