Szczegóły Produktu:
|
Numer modelu: | S12700E-4 | Produkt: | Przełączniki Huawei S12700E-4 CloudEngine z serii S12700E |
---|---|---|---|
Prędkość przesyłu danych: | 10/100/1000 Mb/s | Pojemność przełącznika: | 19,2 Tb/s/28,8 Tb/s |
Zdolność przełączania: | 19,2 Tb/s/28,8 Tb/s | Automaty SFU: | 2 |
VXLAN: | Bramy VXLAN L2 i L3 | Funkcjonować: | Obsługa sieci VLAN |
Podkreślić: | Cloudengine S12700E Chipsety,S12700E-4 Huawei Cloudengine Switches,VXLAN L2 Huawei Cloudengine |

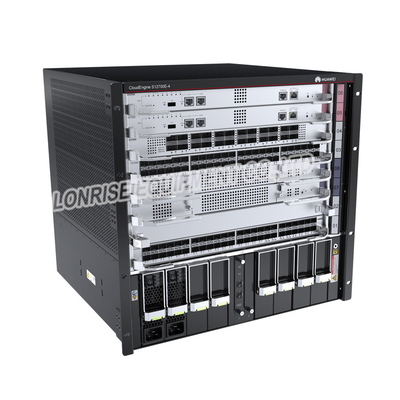

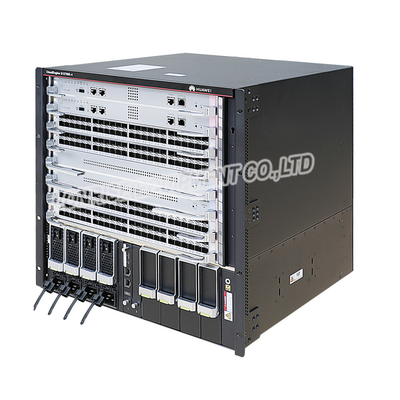

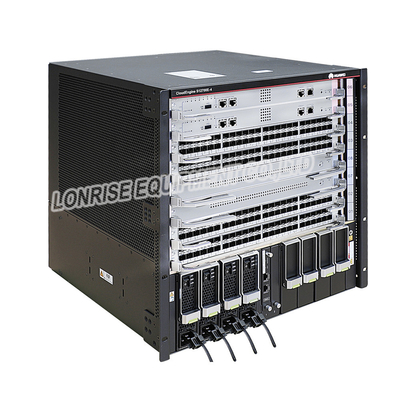

Huawei S12700E - 4 przełączniki CloudEngine S12700E o wysokiej wydajności chipsety
Wygląd i struktura
Obudowa S12700E-4 ma wysokość 10 U (1 U = 44,45 mm).Gdy w obudowie nie zainstalowano ramek do prowadzenia kabli, wymiary (wys. x szer. x gł.) wynoszą 441,7 mm x 442 mm x 517,4 mm.Gdy w obudowie zainstalowano ramy do prowadzenia kabli, wymiary (wys. x szer. x gł.) wynoszą 441,7 mm x 442 mm x 585 mm.

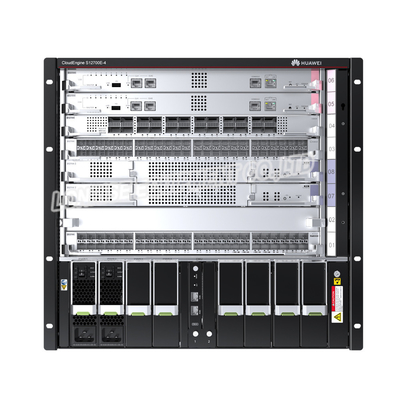

pokazuje przednią strukturęS12700E-4podwozie.
1. Dwa MPU |
2. Można zainstalować cztery z następujących kart serwisowych:
NOTATKA:
Karty obsługiwane przez przełącznik zależą od wersji oprogramowania.Aby uzyskać szczegółowe informacje, zobacz Narzędzie do wysyłania zapytań dotyczących sprzętu. |
3. Dwie SFU |
4. Para wsporników montażowych NOTATKA:
Wsporniki montażowe służą do mocowania obudowy w szafie. |
5. Cztery moduły mocy | 6. Dwie CMU |
7. Przednie gniazdo ESD NOTATKA:
Do tego gniazda można włożyć zacisk uziemiający opaski na nadgarstek ESD.Opaska na nadgarstek ESD może zapewnić ochronę ESD, gdy obudowa jest niezawodnie uziemiona. |
8. Ramki do zarządzania kablami NOTATKA:
Ramki do zarządzania kablami oddzielają kable na różnych kartach i pomagają uporządkować kable. |
1. Moduł z dwoma wentylatorami |
2. Tylne gniazdo ESD NOTATKA:
Do tego gniazda można włożyć zacisk uziemiający opaski na nadgarstek ESD.Opaska na nadgarstek ESD może zapewnić ochronę ESD, gdy obudowa jest niezawodnie uziemiona. |
3. Zacisk uziemienia JG NOTATKA:
Dwuotworowy zacisk OT kabla uziemiającego można podłączyć do śrub w celu uziemienia obudowy. |
4. Filtr powietrza NOTATKA:
Filtr powietrza zapobiega dostawaniu się kurzu do obudowy. |
5. Para zdejmowanych uchwytów NOTATKA:
Uchwyty te można zainstalować po dwóch stronach podwozia w celu podniesienia podwozia. |
- | - | - |
Specyfikacje przełączników serii S12700E-4
Przedmiot |
Opis |
---|---|
Liczba gniazd LPU | 4 |
Liczba gniazd MPU | 2 |
Liczba gniazd SFU | 2 |
Liczba gniazd wentylatorów | 2 |
Liczba gniazd modułów zasilania | 4 |
Liczba gniazd CMU | 2 |
Gęstość portów na obudowę | 192xFE, 192xGE, 192x10GE, 160x25GE, 96x40GE, 96x100GE |
Instalacja | Przełącznik można zainstalować w szafie N66E lub N68E, jedna szafka na jedną lub dwie obudowy. |
System przełączników klastrowych (CSS) | Klastrowanie portów usług |
Maksymalny pobór mocy (w pełni skonfigurowany) NOTATKA:
Wartość rozpraszania ciepła przez podwozie jest równa aktualnemu poborowi mocy. |
3344 W |
Specyfikacje mocy |
|
Wymiary (wys. x szer. x gł., bez wsporników do montażu w stelażu) |
|
Waga (pusta/w pełni skonfigurowana) | 24,5 kg/66 kg (54 funty/145,5 funta) |
Niezawodność i dostępność |
NOTATKA:
Powyższe wartości są obliczane na podstawie typowej konfiguracji produktu.Rzeczywiste wartości będą się różnić w zależności od modułów zainstalowanych w produkcie. |
Specyfikacje środowiskowe |
|
Hałas w normalnej temperaturze (moc akustyczna) | ≤ 78 dB(A) |
Orzecznictwo |
|
Numer części | 02115869 |
