Szczegóły Produktu:
|
| Numer modelu: | S12700E-8 | Nazwa produktu: | Przełączniki Huawei S12700E-8 CloudEngine z serii S12700E |
|---|---|---|---|
| Rodzaj: | przełącznik kampusu | Napięcie robocze DC: | -48V do -60V AC:90V do 290V |
| Zdolność przełączania: | 512 Tb/s | Pojemność bufora: | Do 200 ms buforowania danych na port |
| Projekt redundancji:: | MPU, SFU, moduł zasilania i moduł wentylatora | Waga (puste podwozie): | 42,5 kg |
| Podkreślić: | Przełączniki S12700E Huawei Cloudengine,Przełącznik kampusowy Cloudengine S12700E,MPU Cloudengine S12700E |
||
Przełączniki Huawei S12700E-8 CloudEngine z serii S12700E
Wygląd i struktura
Obudowa S12700E-8 ma wysokość 15 U (1 U = 44,45 mm).Gdy w obudowie nie zainstalowano ramek do prowadzenia kabli, wymiary (wys. x szer. x gł.) wynoszą 663,9 mm x 442 mm x 517,4 mm.Gdy w obudowie zainstalowano ramy do prowadzenia kabli, wymiary (wys. x szer. x gł.) wynoszą 663,9 mm x 442 mm x 585 mm.

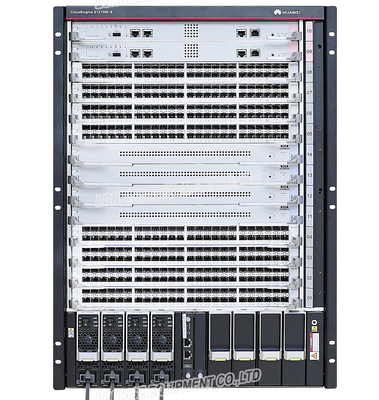

pokazuje przednią strukturęS12700E-8podwozie.
| 1. Dwa MPU |
2. Można zainstalować osiem z następujących kart serwisowych:
NOTATKA:
Karty obsługiwane przez przełącznik zależą od wersji oprogramowania.Aby uzyskać szczegółowe informacje, zobacz Narzędzie do wysyłania zapytań dotyczących sprzętu. |
3. Cztery SFU |
4. Para wsporników montażowych NOTATKA:
Wsporniki montażowe służą do mocowania obudowy w szafie. |
| 5. Sześć modułów mocy | 6. Dwie CMU |
7. Przednie gniazdo ESD NOTATKA:
Do tego gniazda można włożyć zacisk uziemiający opaski na nadgarstek ESD.Opaska na nadgarstek ESD może zapewnić ochronę ESD, gdy obudowa jest niezawodnie uziemiona. |
8. Ramki do zarządzania kablami NOTATKA:
Ramki do zarządzania kablami oddzielają kable na różnych kartach i pomagają uporządkować kable. |
pokazuje tylną strukturęS12700E-8podwozie.
S12700E-8konstrukcja podwozia (widok z tyłu)
| 1. Moduł czterech wentylatorów |
2. Tylne gniazdo ESD NOTATKA:
Do tego gniazda można włożyć zacisk uziemiający opaski na nadgarstek ESD.Opaska na nadgarstek ESD może zapewnić ochronę ESD, gdy obudowa jest niezawodnie uziemiona. |
3. Zacisk uziemienia JG NOTATKA:
Dwuotworowy zacisk OT kabla uziemiającego można podłączyć do śrub w celu uziemienia obudowy. |
4. Filtr powietrza NOTATKA:
Filtr powietrza zapobiega dostawaniu się kurzu do obudowy. |
|
5. Para zdejmowanych uchwytów NOTATKA:
Uchwyty te można zainstalować po dwóch stronach podwozia w celu podniesienia podwozia. |
- | - | - |
Specyfikacje przełączników serii S12700E-8
|
Przedmiot |
Opis |
|---|---|
| Liczba gniazd LPU | 8 |
| Liczba gniazd MPU | 2 |
| Liczba gniazd SFU | 4 |
| Liczba gniazd wentylatorów | 4 |
| Liczba gniazd modułów zasilania | 6 |
| Liczba gniazd CMU | 2 |
| Gęstość portów na obudowę | 384xFE, 384xGE, 384x10GE, 320x25GE, 192x40GE, 192x100GE |
| Instalacja | Przełącznik można zainstalować w szafie N66E lub N68E, jedna szafka na jedną obudowę. |
| System przełączników klastrowych (CSS) | Klastrowanie portów usług |
|
Maksymalny pobór mocy (w pełni skonfigurowany) NOTATKA:
Wartość rozpraszania ciepła przez podwozie jest równa aktualnemu poborowi mocy. |
6950 W |
| Specyfikacje mocy |
|
| Wymiary (wys. x szer. x gł., bez wsporników do montażu w stelażu) |
|
| Waga (pusta/w pełni skonfigurowana) | 42,5 kg/114 kg (93,7 funta/251,3 funta) |
| Niezawodność i dostępność |
NOTATKA:
Powyższe wartości są obliczane na podstawie typowej konfiguracji produktu.Rzeczywiste wartości będą się różnić w zależności od modułów zainstalowanych w produkcie. |
| Specyfikacje środowiskowe |
|
| Hałas w normalnej temperaturze (moc akustyczna) | ≤ 78 dB(A) |
| Orzecznictwo |
|
| Numer części | 02115870 |
