Szczegóły Produktu:
|
| Model: | S7712 | Nazwa produktu: | Przełącznik sieciowy Smart Gigabit Enterprise Routing POE serii S7700 S7712 |
|---|---|---|---|
| Funkcjonować: | LACP, SNMP, możliwość układania w stos, obsługa sieci VLAN, LACP, możliwość układania w stos, | Pojemność przełącznika: | 4,64 Tb/s, 4,64 Tb/s |
| Wymiary (wys. x szer. x gł. mm): | 663,9,10U *442*517,4 | Waga podwozia: | 25kg |
| Prędkość przesyłu danych: | 10/100/1000 Mb/s | Tryb komunikacji portu: | Pełny dupleks i półdupleks |
| Wydajność przekazywania: | 3480 Mp/s | Gniazdo MPU: | 2 |
| High Light: | Przełączniki LACP serii Huawei S7700,przełączniki Huawei S7712 3480 Mpps,przełącznik inteligentnego routingu 2 MPU S7700 |
||

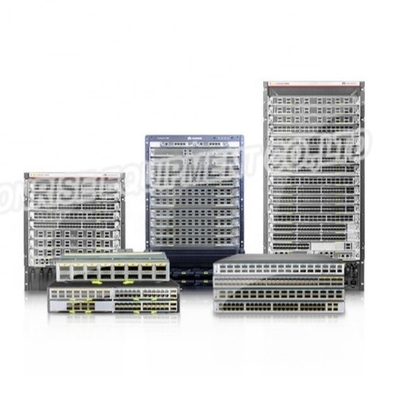

Przełączniki serii Huawei S7712 S7700 oryginalna nowa seria dla producenta sieci
Wygląd i struktura
tenS7712podwozie ma wysokość 15 U (1 U = 44,45 mm).Gdy w obudowie nie zainstalowano ramy do prowadzenia kabli, wymiary (wys. x szer. x gł.) wynoszą 663,9 mm x 442 mm x 517,4 mm.Gdy w obudowie zainstalowano ramy do prowadzenia kabli, wymiary (wys. x szer. x gł.) wynoszą 663,9 mm x 442 mm x 585 mm.
pokazuje widok z przoduS7712konstrukcja podwozia.
|
1. Można zainstalować dwanaście z następujących kart serwisowych:
|
2. Dwa MPU |
3. Para wsporników montażowych NOTATKA:
Wsporniki montażowe służą do mocowania obudowy w szafie. |
| 4. Cztery moduły mocy | 5. Dwie scentralizowane jednostki monitorujące EH1D200CMU00 |
6. Cztery moduły zasilania PoE
NOTATKA:
Aby uzyskać szczegółowe informacje, zobacz Moduł zasilania. |
|
7. Śruba uziemiająca NOTATKA:
Śruba uziemiająca służy do uziemienia obudowy. |
8. Przednie gniazdo ESD NOTATKA:
Do tego gniazda można włożyć zacisk uziemiający opaski na nadgarstek ESD.Opaska na nadgarstek ESD może zapewnić ochronę ESD, gdy obudowa jest niezawodnie uziemiona. |
9. Ramki do zarządzania kablami NOTATKA:
Ramki do zarządzania kablami służą do prowadzenia kabli. |

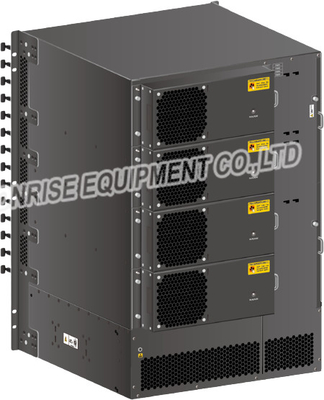

pokazuje widok z tyłuS7712konstrukcja podwozia.
| 1. Moduł czterech wentylatorów |
2. Tylne gniazdo ESD NOTATKA:
Do tego gniazda można włożyć zacisk uziemiający opaski na nadgarstek ESD.Opaska na nadgarstek ESD może zapewnić ochronę ESD, gdy obudowa jest niezawodnie uziemiona. |
3. Filtr powietrza NOTATKA:
Filtr powietrza zapobiega dostawaniu się kurzu do obudowy. |
|
4. Para zdejmowanych uchwytów NOTATKA:
Uchwyty te można zainstalować po dwóch stronach podwozia w celu podniesienia podwozia. |
- | - |
Mapowanie między obudową S7712 a wersjami oprogramowania
|
Podwozie |
Wersja |
|---|---|
| Podwozie S7712 | V100R003C01 i nowsze wersje |
| Obudowa PoE S7712 | V100R003C01 i nowsze wersje |
| Obudowa S7712, certyfikat FCC | V200R003C00 i nowsze wersje |
| Obudowa S7712 PoE, certyfikat FCC | V200R003C00 i nowsze wersje |
S7712specyfikacje podwozia
|
Przedmiot |
Opis |
|---|---|
| Gniazda LPU | 12 |
| Gniazda MPU | 2 |
| Gniazda wentylatorów | 4 |
| Gniazda zasilania systemu | 4 |
| Gniazda zasilania PoE | 4 |
| Maksymalna gęstość portów |
|
| Instalacja | W szafie N66E lub N68E jedna szafka na jedną obudowę |
| CSS | Klastrowanie kart CSS lub portów usług |
| PoE |
|
|
Maksymalny pobór mocy (w pełni skonfigurowany), brak zasilania PoE) NOTATKA:
Wartość rozpraszania ciepła obudowy jest równa aktualnemu poborowi mocy obudowy. |
4200 W |
| Specyfikacje mocy |
|
| Wymiary (wys. x szer. x gł., bez wsporników do montażu w stelażu) |
|
| Waga (pusta/w pełni skonfigurowana) | 25 kg/97 kg (55,1 funta/213,8 funta) |
| Niezawodność i dostępność |
NOTATKA:
Powyższe wartości są obliczane na podstawie typowej konfiguracji produktu.Rzeczywiste wartości będą się różnić w zależności od modułów zainstalowanych w produkcie. |
| Specyfikacje środowiskowe |
|
| Hałas w normalnej temperaturze (moc akustyczna) | ≤ 72 dB(A) |
| Orzecznictwo |
|
| Numer części |
|
