| Miejsce pochodzenia: | CHINY | Nazwa handlowa: | Hua wei |
|---|---|---|---|
| Orzecznictwo: | All | Możliwość Supply: | 10 zestawów/zestawów na tydzień |
| Tryb komunikacji: | Pełny dupleks i półdupleks | Produkt: | Huawei CE16808A — przełączniki B05 CloudEngine serii 16800 |
| Funkcjonować: | LACP, POE, QoS, SNMP, możliwość łączenia w stos, obsługa VLAN | Słowo kluczowe: | Przełączniki serii 16800 |
| High Light: | Przełączniki Huawei Cloud Engine z serii 16800,Przełączniki Huawei Cloud Engine LACP,Full Duplex Huawei Cloudengine |
||

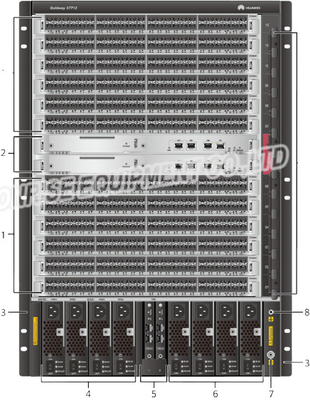

Huawei CE16808A — przełączniki B05 CloudEngine serii 16800
Przegląd
tenCloudEngine 16808obsługuje tryby zasilania DC, AC i wysokiego napięcia DC.Urządzenie można podłączyć do maksymalnie dwóch źródeł zasilania poprzez moduły wejścia zasilania (PEM).Każdy moduł zasilania (PM) ma dwa wejścia zasilania, które przekształcają energię dostarczaną do PEM, aby zasilić całe urządzenie.
ZasilaczeCloudEngine 16808znajdują się w górnej części podwozia.Zasilacze to PM i przełączniki zasilania z przodu obudowy oraz PEM z tyłu obudowy.opisuje funkcje każdej jednostki.
|
Nie. |
Składnik |
Opis |
|---|---|---|
| 1 | PO POŁUDNIU | Konwertuje energię dostarczaną do PEM, a następnie zasila całe urządzenie przez płytę montażową zasilania i szynę zbiorczą. |
| 2 | Włącznik |
Steruje mocą wyjściową PM.Dwa przełączniki zasilania z powrotem do siebie.Gdy jeden lub oba z nich są włączone, włączana jest moc wyjściowa PM. OGŁOSZENIE:
Aby zapewnić niezawodność, oba przełączniki zasilania muszą być włączone, gdy urządzenie jest uruchomione. |
| 3 | PEM |
Łączy się ze źródłem zasilania. Jeden PEM można podłączyć do dwóch źródeł zasilania za pomocą gniazd zasilania lub listew zaciskowych.Ta konstrukcja zapewnia nadmiarowość zasilania 1+1, zapewniając, że urządzenie nie zostanie wyłączone w przypadku awarii jednego źródła zasilania w pomieszczeniu ze sprzętem. |
tenCloudEngine 16808musi być wyposażony w jeden DC PEM.Ten PEM ma 20 listew zaciskowych, z których każde 10 jest podłączone do jednego źródła zasilania.Każdy DC PM ma dwa wejścia zasilania, z których każde pochodzi z jednego źródła zasilania w pomieszczeniu sprzętowym.DC PM konwertuje i wysyła moc do płyty bazowej zasilania, umożliwiając dwóm źródłom zasilania wzajemną kopię zapasową.Rysunek 3-11przedstawia architekturę zasilania DCCloudEngine 16808.
tenCloudEngine 16808musi być wyposażony w jeden PEM AC i DC wysokiego napięcia.Ten PEM ma 20 gniazd zasilania, z których każde 10 jest podłączone do jednego źródła zasilania.Każdy PM AC i DC wysokiego napięcia ma dwa wejścia zasilania, z których każde pochodzi z jednego źródła zasilania w pomieszczeniu ze sprzętem.Zasilacz AC i wysokonapięciowy DC PM konwertuje i wysyła moc do płyty bazowej zasilania, umożliwiając dwóm źródłom zasilania wzajemne tworzenie kopii zapasowych.
tenCloudEngine 16808można podłączyć bezpośrednio do źródła zasilania lub pośrednio poprzez jednostkę dystrybucji zasilania (PDU).Bezpośrednie podłączenie urządzenia do źródła zasilania wykorzystuje połączenia kablowe podobne do tych w trybie zasilania prądem stałym i nie jest tutaj opisane.Poniżej opisano architekturę zasilania w scenariuszu, w którym urządzenie jest pośrednio podłączone do źródła zasilania poprzez PDU.
Obsługiwane są hybrydowe zasilacze AC, wysokonapięciowe DC i AC oraz wysokonapięciowe DC.
