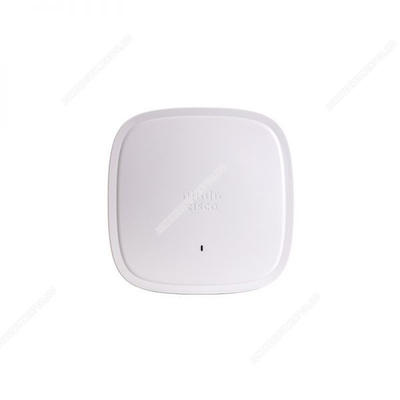

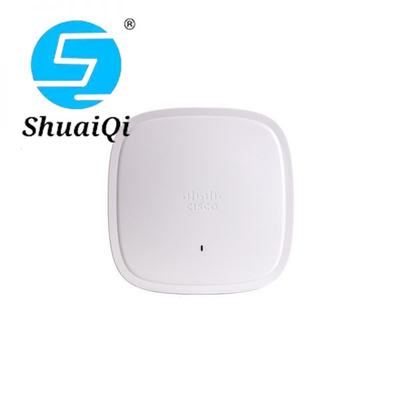

C9130AXI-H Nowy oryginalny punkt dostępu serii 9130AX punkt dostępu bezprzewodowego - Wi-Fi 6

C9130AXI-HSpecyfikacja

Oprogramowanie

Katalizator 9130AXI

• Cisco Unified Wireless Network Software Release 8.10.x lub później

• Cisco IOS®XE Software Release 16.12.1 z AP Device Pack lub nowszym

Wspierane sterowniki bezprzewodowej sieci LAN

• Bezprzewodowe sterowniki z serii Cisco Catalyst 9800

• Bezprzewodowe sterowniki Cisco 3504, 5520 i 8540 oraz wirtualny bezprzewodowy sterownik Cisco

802.11n wersja 2.0 (i powiązane) możliwości

• 4x4 MIMO z czterema przepływami przestrzennymi

• Maksymalne współczynniki łączenia (MRC)

• 802.11n i 802.11a/g

• kanały 20 i 40 MHz

• Prędkość transmisji danych PHY do 1,5 Gbps (40 MHz przy 5 GHz i 20 MHz przy 2,4 GHz)

• Agregacja pakietów: Agregacja jednostek danych protokołu MAC (A-MPDU) (przesyłanie i odbieranie), Aggregacja jednostek danych usługi MAC (A-MSDU) (przesyłanie i odbieranie)

• 802.11 Dynamiczny wybór częstotliwości (DFS)

• Wsparcie różnorodności zmian cyklicznych (CSD)

802.11ac

• 8x8 downlink MU-MIMO z ośmioma strumieniami przestrzennymi

• MRC

• 802.11ac beamforming

• kanały 20-, 40-, 80- i 160-MHz

• Prędkość transmisji danych PHY do 6,9 Gbps (160 MHz przy 5 GHz)

• Agregacja pakietów: A-MPDU (przesyłanie i odbieranie), A-MSDU (przesyłanie i odbieranie)

• 802.11 DFS

• Wsparcie CDPW

• Wsparcie WPA3

802.11ax

• 8x8 MU-MIMO z ośmioma przepływami przestrzennymi

• OFDMA w zakresie łącza górnego/dolnego

• TWT

• Barwienie BSS

• MRC

• 802.11 osi formowania wiązki

• kanały 20-, 40-, 80- i 160-MHz

• Prędkość transmisji danych PHY do 10 Gbps (160 MHz przy 5 GHz i 20 MHz przy 2,4 GHz)

• Agregacja pakietów: A-MPDU (przesyłanie i odbieranie), A-MSDU (przesyłanie i odbieranie)

• 802.11 DFS

• Wsparcie CDPW

• Wsparcie WPA3

Antenna zintegrowana

• 2,4 GHz: wzrost szczytowy 4 dBi, antena wewnętrzna, wszechstronna w azimut

• 5 GHz: wzrost szczytowy 6 dBi, antena wewnętrzna, wszechstronna w azimut

Antenna zewnętrzna z podłączaczem anteny Smart

• Punkt dostępu Cisco Catalyst 9130AXE jest certyfikowany do użytku z zyskami anten do 13 dBi (2,4 GHz i 5 GHz)

• Cisco oferuje najszerszy wybór anten w branży, zapewniając optymalne pokrycie dla różnych scenariuszy wdrożenia

• Wspiera samodzielnie identyfikowalne anteny (SIA) na złączach anten Smart

• Inteligentny złącze antenowe to kompaktowy złącze wielofrekwencyjne z interfejsem 8-DART

• Wymaga podłączenia inteligentnej anteny AIR-CAB002-D8-R= 2-fppt, gdy jest używana z antenami z podłączeniem RP-TNC

• W przypadku stosowania z anteną AIR-ANT2513P4M-N= wymagany jest złącze inteligentnej anteny AIR-CAB003-D8-N= 3 ft

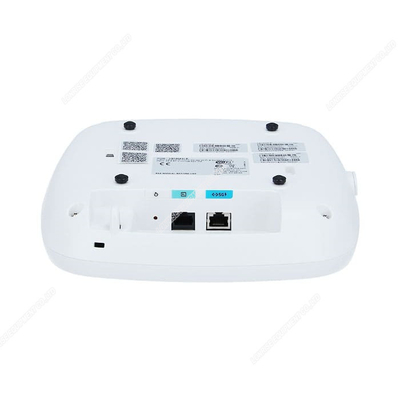

Interfejsy

• 1x 100, 1000, 2500, 5000 Wielogigabitowy Ethernet (RJ-45)/IEEE 802.3bz

• Port konsoli zarządzania (RJ-45)

• USB 2.0 o mocy 4,5 W (włączony za pomocą przyszłego oprogramowania)

Wskaźniki

Wymiary (W x L x H)

• Punkt dostępu (bez uchwytów):

- C9130AXI: 8,9 x 8,9 x 1,88 cali (22,6 x 22,6 x 4,8 cm)

Środowiskowe

Cisco Catalyst 9130AXI

• Temperatura nieczynności (przechowywania): -22°do 158°F (-30°do 70°C)

• Badanie wysokości nieczynne (magazynowe): 25̊C, 15 000 ft (4600 m)

• Temperatura pracy: 32°do 122°F (0°do 50°C)

• wilgotność operacyjna: 10% do 90% (bez kondensacji)

• Badanie wysokości pracy: 40̊C, 9843 ft (3000 m)

Uwaga: Gdy temperatura pracy otoczenia przekracza 40 °C°C, punkt dostępu zmieni się z 8x8 na 4x4 w radiu 5 GHz, Ethernet uplink zostanie obniżony do 1 Gigabit Ethernet; jednak interfejs USB pozostanie włączony.

Pamięć systemu

• 2048 MB DRAM

• 1024 MB flash

Dostępne ustawienia mocy nadawczej

20,4 GHz

• 23 dBm (200 mW)

• 20 dBm (100 mW)

• 17 dBm (50 mW)

• 14 dBm (25 mW)

• 11 dBm (12,5 mW)

• 8 dBm (6,25 mW)

• 5 dBm (3,13 mW)

• 2 dBm (1,56 mW)

• -1 dBm (0,79 mW)

• -4 dBm ((0,39 mW)

5 GHz

• 26 dBm (400 mW)

• 23 dBm (200 mW)

• 20 dBm (100 mW)

• 17 dBm (50 mW)

• 14 dBm (25 mW)

• 11 dBm (12,5 mW)

• 8 dBm (6,25 mW)

• 5 dBm (3,13 mW)

• 2 dBm (1,56 mW)

• -1 dBm (0,79 mW)

Maksymalna liczba kanałów nie pokrywających się

20,4 GHz

• 802.11b/g:

- 20 MHz: 3

• 802.11n:

- 20 MHz: 3

• 802.11ax:

- 20 MHz: 3

5 GHz

• 802.11a:

- 20 MHz: 26 FCC, 16 EU

• 802.11n:

- 20 MHz: 26 FCC, 16 EU

- 40 MHz: 12 FCC, 7 EU

• 802.11ac/ax:

- 20 MHz: 26 FCC, 16 EU

- 40 MHz: 12 FCC, 7 EU

- 80 MHz: 5 FCC, 3 EU

- 160 MHz 2 FCC, 1 EU

Uwaga: Wartość ta różni się w zależności od dziedziny regulacyjnej.

• Bezpieczeństwo:

- IEC 60950-1

- EN 60950-1

- UL 60950-1

- CAN/CSA-C22.2 nr 60950-1

- AS/NZS60950.1

- UL 2043

- sprzęt klasy III

• Emisje:

- CISPR 32 (rewizja 2015)

- EN 55032 (rewizja 2012/AC:2013)

- EN 55032 (rewizja 2015)

- EN61000-3-2 (rewizja 2014)

- EN61000-3-3 (rewizja 2013)

- KN61000-3-2

- KN61000-3-3

- AS/NZS CISPR 32 klasa B (rewizja 2015)

- 47 CFR FCC część 15B

- ICES-003 (rewizja 2016 edycja 6, klasa B)

- VCCI-CISPR 32

- CNS (rewizja 13438)

- KN-32

- QCVN 118:2018/BTTTT

• Immunitet:

- CISPR 24 (rewizja 2010)

- EN 55024 + AMD 1 ((rewizja 2010)

- EN 55035: 2017

- KN35

• Emisje i odporność:

- EN 301 489-1 (w2.1.1 2017-02)

- EN 301 489-17 (wersja 3.1.1 2017-02)

- QCVN (18:2014)

- QCVN 112:2017/BTTTT

- KN 489-1

- KN 489-17

- EN 60601-1-2:2015

- EN 61000-6-1: 2007

• Radio:

- EN 300 328 (wersja 2.1.1)

- EN 301 893 (w2.1.1)

- AS/NZS 4268 (rewizja 2017)

- 47 CFR FCC część 15C, 15.247, 15.407

- RSP-100

- RSS-GEN

- RSS-247

- Chińskie przepisy SRRC

- LP0002 (rewolucja 2018).1.10)

- Japonia Std 33a, Std 66 i Std 71

• Bezpieczeństwo RF:

- EN 50385 (rewizja sierpnia 2002)

- ARPANSA.

- AS/NZS 2772 (rewizja 2016)

- EN 62209-1 (rewizja 2016)

- EN 62209-2 (rewizja 2010)

- 47 CFR część 1.1310 i 2.1091

- RSS-102

• Standardy IEEE:

- IEEE 802.3

- IEEE 802.3ab

- IEEE 802.3af/at

- IEEE 802.11a/b/g/n/ac/ax

- IEEE 802.11h, 802.11d

• Bezpieczeństwo:

- 802.11i, Wi-Fi Protected Access 2 (WPA2), WPA3

- 802.1X

- Zaawansowany standard szyfrowania (AES)

• Typy protokołu uwierzytelniania rozszerzalnego (EAP):

- EAP-bezpieczeństwo warstwy transportowej (TLS)

- EAP-Tunnelled TLS (TTLS) lub Microsoft Challenge Handshake Authentication Protocol (MSCHAP) v2

- chroniony EAP (PEAP) v0 lub EAP-MSCHAP v2

- EAP-Flexible Authentication via Secure Tunneling (EAP-FAST) - elastyczne uwierzytelnianie za pomocą bezpiecznego tunelowania

- PEAP v1 lub EAP-Generic Token Card (GTC)

- Moduł identyfikacji abonenta EAP (SIM)
