Szczegóły Produktu:
|
| Model: | N5K-C5548UP-FA | Technologia Ethernetu: | 10 Gigabit Ethernet |
|---|---|---|---|
| Współczynnik kształtu: | 1RU | Stałe porty: | 32 stałe, zunifikowane porty |
| zasilacze: | Zasilacze prądu przemiennego 2 x 750 W | Wymiary: | 1,72 x 17,3 x 29,5 cala |
| Waga: | 35 funtów | Warunki: | Zupełnie nowy zapieczętowany |
| Gwarancja: | 1 rok | Wypłata: | T/T, Western Union, Paypal |
| Przesyłka: | DHL, FEDEX, UPS | ||
| Podkreślić: | Przełącznik Cisco Nexus 5000 Series,N5K-C5548UP-FA Przełącznik Cisco,Podwozie Cisco Switch Nexus 5548UP |
||

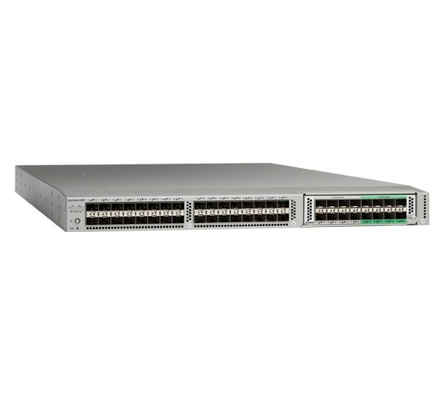

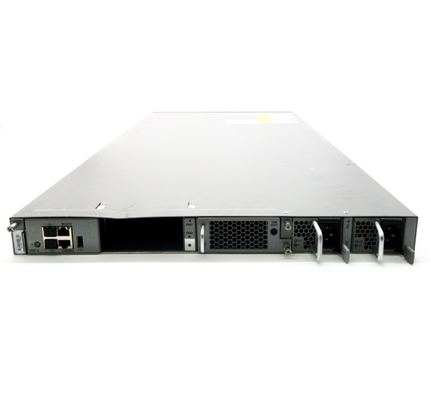

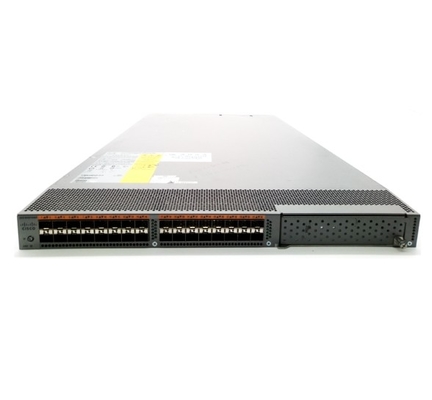

N5K-C5548UP-FA to podwozie Nexus 5548 UP, w tym 32 stałe porty zunifikowane, Front-to-Back Airflow, 2 750W zasilacze prądu przemiennego, płyny wentylatorowe, 1 gniazdo rozszerzające.Kanał włóknisty (FC), oraz kanał światłowodowy przez Ethernet (FCoE).
W tabeli 2 przedstawiono zalecane elementyN5K-C5548UP-FA.
| Kategoria | Model | Opis |
|
/Slot rozszerzający Nexus 5500
|
N55-M16UP | Nexus 5500 Moduł zjednoczonych portów 16p, zapasowy |
| Opcje Nexus 5500 L2 i L3 | N55-D160L3-V2 | Karta Nexus 5548 Layer 3 Daughter, wersja 2 |
|
N5K nadajnik i kabel
|
SFP-H10GB-CU1M | Kabel 10GBASE-CU SFP+ 1 metr |
| SFP-H10GB-ACU7M | Cisco Direct-Attach Active Optical Cables z złączami SFP+, SFP-H10GB-ACU7M | |
| Licencja | N55-48P-SSK9 | Licencja przechowywania Nexus 5500, 48 portów |
Tabela 3 przedstawia porównanie N5K-C5548UP-FA, N5K-C5596UP-FA i N5K-C5596T-FA.
| Kod produktu | N5K-C5548UP-FA | N5K-C5596UP-FA | N5K-C5596T-FA |
| Wskaźnik kształtu | 1RU | 2RU | 2RU |
| Porty stałe | 32 stałe zunifikowane porty | 48 stałych jednolitych portów | 32x10GT/16xSFP+ stałe porty |
| Zasoby zasilania | 2 750W zasilacze prądu przemiennego | 2 1100W zasilacze prądu przemiennego | 2 1100W zasilacze prądu przemiennego |
| Moduły wentylatorów | 2 | 4 | 4 |
| Sloty rozszerzające | 1 | 3 | 3 |
| Przepływ powietrza | Z przodu do tyłu | Z przodu do tyłu | Od tyłu do przodu |
N5K-C5548UP-FA Specyfikacje |
|
| Wydajność |
● Przesyłanie sprzętu w warstwie 2 z prędkością 960 Gbps lub 714,24 mpps; wydajność w warstwie 3 do 160 Gbps lub 240 mpps ● Wpisy w tabeli adresów MAC: 32,000 ● Projektowanie o niskim opóźnieniu, które zapewnia przewidywalne, spójne opóźnienie w ruchu bez względu na wielkość pakietu, wzór ruchu lub funkcje włączone na interfejsie 10 Gigabit Ethernet ● Przepustowość ruchu linii we wszystkich portach |
| Interfejsy |
● 32 stałe porty konfigurowalne jako 1 i 10 Gigabit Ethernet i FCoE lub 8/4/2/1-Gbps native Fibre Channel; dodatkowe interfejsy za pośrednictwem jednego modułu rozszerzającego ● Moduły rozszerzające ● 16-port 1 i 10 gigabitowy moduł Ethernet i FCoE ● 8-port 8/4/2/1-Gbps Fibre Channel plus 8-port 1 i 10 Gigabit Ethernet i FCoE moduł ● Zjednoczony moduł portu składający się z 16 portów konfigurowalnych jako kanał światłowodowy 8/4/2/1 Gbps lub 1 i 10 Gigabit Ethernet i FCoE ● Moduł rozszerzający 4-port QSFP ● 12-port 10G moduł BASE-T (tylko Cisco Nexus 5596T) ● Moduł warstwy 3 (tylko Cisco Nexus 5596UP i 5596T; jeden na system) ● Karta córka warstwy 3 (tylko Cisco Nexus 5548P i 5548UP; jedna na system) ● Rozszerzenie przez Cisco Nexus 2000 Series |
| Strona 2 cechy |
● Porty przełącznika w warstwie 2 i trunki VLAN ● Kapsuła VLAN IEEE 802.1Q ● Wsparcie do 4096 sieci VLAN ● Szybkie drzewo rozciągania w VLAN (PVRST+) (kompatybilne z IEEE 802.1w) ● Protokół wielokrotnego drzewa przestrzennego (MSTP) (IEEE 802.1s): 64 instancje ● Drzewo spanning PortFast ● Opieka korzeniowa drzewa ● Zabezpieczenie mostów drzew ● Technologia Cisco EtherChannel (do 16 portów na EtherChannel) ● Technologia Cisco vPC ● Zwiększone vPC umożliwia vPC między Cisco Nexus 5000 i serii 2000 oraz między Cisco Nexus 3000 serii i końcowego hosta ● synchronizacja konfiguracji vPC ● Protokół kontroli agregacji linków (LACP): IEEE 802.3ad ● Zaawansowane hashing kanału portu na podstawie informacji w warstwie 2, 3 i 4 ● Jumbo frame na wszystkich portach (do 9216 bajtów) ● Klatki przerwy (IEEE 802.3x) ● Kontrola burzy (jednosprzęg, wielosprzęg i transmisja) ● Prywatne sieci VLAN ● Prywatna sieć VLAN w trunkach (wyodrębniona i bezprzewodowa) ● Prywatne sieci VLAN za pośrednictwem kanałów vPC i EtherChannels ● Przeznaczenie sieci VLAN ● Cisco FabricPath ● EvPC i vPC+ z FabricPath ● Cisco Adapter FEX ● Cisco Data Center VM FEX ● Wsparcie do 24 rozszerzaczy tkanin na każdej platformie Cisco Nexus 5500 |
| Wartości warstwy 3 |
● Interfejsy warstwy 3: Porty w trybie routingu na interfejsach platform Cisco Nexus 5500, wirtualny interfejs przełącznika (SVI), kanały portu, podinterfejsy i podinterfejsy kanału portu dla łącznie 4096 wpisów ● Wsparcie do 8000 prefiksów i do 16000 wpisów hosta IPv4 i 8000 wpisów hosta IPv6 ● Wsparcie do 8000 szlaków wielokrotnej transmisji ● Wsparcie dla do 8000 grup IGMP ● Wsparcie dla 1000 zgłoszeń VRF ● Wsparcie do 4096 sieci VLAN ● 16-drogowe wielościeżki (ECMP) o równym koszcie ● 1664 pozycje na liście kontroli dostępu (ACL) przy wejściu i 2048 na liście kontroli dostępu przy wyjściu ● Protokoły routingu: statyczny, protokół informacji o routingu wersja 2 (RIPv2), wzmocniony protokół routingu bramki wewnętrznej (EIGRP), otwarta najkrótsza ścieżka pierwsza wersja 2 (OSPFv2),i Protokół bram granicznych (BGP) ● Protokoły routingu IPv6: Statyczny, otwarty najkrótszy szlak Pierwsza wersja 3 (OPFv3), Protokół bramy granicznej (BGPv6), Rozszerzony protokół routingu bramy wewnętrznej (EIGRPv6) ● IPv6 VRF Lite ● Hot-Standby Router Protocol (HSRP) i Virtual Router Redundancy Protocol (VRRP) ● ACL: Routed ACL z opcjami warstwy 3 i 4 do dopasowania ACL wejścia i wyjścia ● Multicast: niezależny od protokołu Multicast wersja 2 (PIMv2) w trybie rzadkim, Multicast specyficzny dla źródła (SSM), Multicast Source Discovery Protocol (MSDP), Internet Group Management Protocol wersje 2,i 3 (IGMP v2), i v3), oraz Multicast VLAN Registration (MVR) ● Wirtualne przekierowywanie tras (VRF): VRF-lite (IP VPN); VRF-aware unicast; i BGP-, OSPF-, RIP-i VRF-aware multicast ● Unicast Reverse Path Forwarding (uRFP) z ACL; ścisłe i luźne tryby ● Wsparcie dla klatek dużych (do 9216 bajtów) ● Wsparcie do 16 rozszerzaczy tkanin na każdym Nexus 5500 z modułami L3 ● RFC 896 |
| QoS |
● Warstwa 2 IEEE 802.1p (CoS) ● 8 kolejek sprzętowych na jeden port ● Konfiguracja QoS na port ● Zaufanie ● Zapewnienie usług CoS w porcie ● Zgodność z modułowym QoS CLI (MQC) - IPv4 i IPv6 ● Klasyfikacja QoS oparta na ACL (warstwa 2, 3 i 4) ● oznakowanie MQC CoS ● Wirtualna kolejka wyjściowa w porcie ● CoS-based exit queuing ● Egress w kolejce z priorytetem ● Planowanie lotów w portach: Ważone rozmiary okrągłych (WRR) ● Plany kontroli (CoPP) - IPv4 i IPv6 |
| Ochrona |
● Ingress ACL (standardowe i rozszerzone) na portach Ethernet i wirtualnych Ethernet ● Standardowe i rozszerzone Layer 2 ACL: adresy MAC, rodzaj protokołu itp. ● Standardowe i rozszerzone poziomy 3 do 4 ACL: IPv4 i IPv6, Internet Control Message Protocol (ICMP i ICMPv6), TCP, User Datagram Protocol (UDP) itp. ● ACL oparte na sieci VLAN (VACL) ● ACL w porcie (PACL) ● Wyznaczone linie ACL ● Optymalizacja rozkładu ACL ● ACL na wirtualnych terminalach (VTY) ● Logging ACL na interfejsie zarządzania ● Dynamic Host Configuration Protocol (DHCP) podglądanie z opcją 82 ● Inspekcja protokołu dynamicznego rozstrzygania adresów (ARP) ● Ochrona źródła IP ● Relaj DHCP ● Cisco CTS (pobieranie zasad uwierzytelniania z ACS) ● Bezpieczeństwo portów Ethernet ● IPv6 RACL ● IPv6 PACL ● IPv6 VACL |
| Wykorzystanie urządzeń o dużej dostępności |
● Uaktualnienie oprogramowania w trakcie eksploatacji (ISSU) dla warstwy 2 ● Zastępowalne źródła zasilania, moduły wentylatorów i moduły rozszerzające ● Nadmiar mocy 1: 1 ● N:1 nadmiar modułu wentylatora |
| Zarządzanie |
● Zarządzanie przełącznikami przy użyciu portów zarządzania lub konsoli 10/100/1000-Mbps ● Konsola oparta na CLI zapewniająca szczegółowe zarządzanie poza pasmem ● Zarządzanie przełącznikami wewnątrzpasmowymi ● LED lokalizatora i sygnalizatora na systemie Cisco Nexus 2000 Series ● LED-y lokalizujące i nadające sygnały ● Synchronizacja konfiguracji ● Wyposażenie modułów ● Odwracanie konfiguracji ● Bezpieczna wersja Shell 2 (SSHv2) ● Telnet ● AAA ● AAA z RBAC ● RADIUS ● TACACS+ ● Syslog (8 serwerów) ● Wbudowany analizator pakietów ● SNMPv1, v2 i v3 (IPv4 i IPv6) ● Zwiększone wsparcie SNMP MIB ● Wsparcie dla XML (NETCONF) ● Kontrola zdalna (RMON) ● Zaawansowany standard szyfrowania (AES) dla zarządzania ruchem ● Zunifikowane nazwy użytkowników i hasła w całym CLI i SNMP ● Microsoft Challenge Handshake Authentication Protocol (MS-CHAP) ● Certyfikaty cyfrowe do zarządzania pomiędzy przełącznikiem a serwerem RADIUS ● Cisco Discovery Protocol wersje 1 i 2 ● RBAC ● Przełączony analizator portu (SPAN) na interfejsach fizycznych, kanału portu, VLAN i Fibre Channel ● Kapsuła zdalnego zasięgu (ERSPAN) ● Liczyciele pakietów wejściowych i wyjściowych na interfejs ● Protokół czasu sieciowego (NTP) ● Cisco GOLD ● Kompleksowe testy diagnostyczne ● Zadzwoń do domu ● Inteligentny telefon do domu ● Cisco Fabric Manager ● Cisco DCNM ● CiscoWorks LAN Management Solution (LMS) |
| Połączenie centrów danych |
● PFC zgodne z CEE i IEEE (podtrzymanie ram Pause per priority) ● Odległość wsparcia łącza PFC: 3000m ● Protokół DCBX zgodny z normami CEE ● Zwiększony wybór transmisji zgodnej z normami CEE i IEEE |
| Funkcje kanału światłowodowego i FCoE (wymaga licencji na usługi magazynowania) |
● FCoE zgodne ze standardami T11 (FC-BB-5) ● Protokół inicjalizacji T11 FCoE (FIP) (FC-BB-5) ● dowolny port Ethernet o pojemności 10 Gigabitów konfigurowalny jako FCoE ● Administracja SAN oddzielona od administracji LAN ● FCP ● Przesyłanie przez światłowody (FCF) ● Standardowe rodzaje portów kanału światłowodowego: E, F i NP ● Wzmocniony kanał włóknisty: VE, TE i VF ● F-port trunk ● Kanalizacja portu F ● Bezpośrednie przyłączenie celów FCoE i Fibre Channel ● Do 240 kredytów buforowych na rodzimy port Fibre Channel ● Do 32 VSAN na przełącznik ● Kanał węzłowy ● Natywny tryb Interop 1 ● Natywny tryb Interop 2 ● Natywny tryb Interop 3 ● Natywny tryb Interop 4 ● VSAN trunking ● Interfejs zarządzania urządzeniami tkaninowymi (FDMI) ● Trwałość identyfikatora kanału światłowodowego (FCID) ● Usługi pod nazwą urządzeń rozproszonych ● Dostarczenie na zamówienie ● Śledzenie portu ● Technologia Cisco N-Port Virtualization (NPV) ● Wirtualizacja identyfikatorów N-port (NPIV) ● Usługi związane z materiałami: serwer nazw, zgłoszenie o zmianie stanu (RSCN), usługi logowania i strefowanie serwerów nazw ● Usługi związane z tkaninami w ramach VSAN ● Usługi Cisco Fabric ● Diffie-Hellman Challenge Handshake Authentication Protocol (DH-CHAP) oraz Fibre Channel Security Protocol (FC-SP) ● Usługi pod nazwą urządzeń rozproszonych ● uwierzytelnianie FC-SP między hosta a przełącznikiem oraz między przełącznikiem a przełącznikiem ● Najkrótsza droga tkaniny (FSPF) ● Wiązanie tkanin dla kanału włóknistego ● Standardowe zonizacje ● Bezpieczeństwo w porcie ● Domena i port ● Zwiększone rozmieszczenie terenów ● kanały portów SAN ● Cisco Fabric Analyzer ● Śledzenie trasy kanału włóknistego ● Wiązków komórkowych ● Debugging kanału włóknistego ● Wsparcie Cisco Fabric Manager ● Specyfikacja inicjatywy zarządzania magazynem (SMI-S) ● Uruchomienie z SAN przez VPC/EVPC |
| Ogólne MIB |
● SNMPv2-SMI ● CISCO-SMI ● SNMPv2-TM ● SNMPv2-TC ● IANA-ADDRESS-FAMILY-NUMBERS-MIB ● IANAifType-MIB ● IANAiprouteprotocol-MIB ● HCNUM-TC ● CISCO-TC ● SNMPv2-MIB ● SNMP-COMMUNITY-MIB ● SNMP-FRAMEWORK-MIB ● SNMP-NOTIFICATION-MIB ● SNMP-TARGET-MIB ● SNMP-USER-BASED-SM-MIB ● SNMP-VIEW-BASED-ACM-MIB ● CISCO-SNMP-VACM-EXT-MIB |
| Poziom 3 MIB |
● UDP-MIB ● TCP-MIB ● OSPF-MIB ● BGP4-MIB ● CISCO-HSRP-MIB |
| MIB kanału światłowodowego |
● CISCO-ST-TC ● CISCO-FC-FE-MIB ● CISCO-FCSP-MIB ● CISCO-PORT-TRACK-MIB ● CISCO-PSM-MIB ● CISCO-FC-SPAN-MIB ● CISCO-PORT-CHANNEL-MIB ● CISCO-RSCN-MIB ● CISCO-NS-MIB ● CISCO-FCS-MIB ● CISCO-DM-MIB ● FIBRE-CHANNEL-FE-MIB ● CISCO-FC-ROUTE-MIB ● CISCO-FSPF-MIB ● CISCO-ZS-MIB ● CISCO-ZS-EXT-MIB ● CISCO-VSAN-MIB ● CISCO-CFS-MIB ● CISCO-FCPING-MIB ● CISCO-FCTRACEROUTE-MIB ● CISCO-FDMI-MIB ● CISCO-FC-DEVICE-ALIAS-MIB ● CISCO-WWNMGR-MIB ● FCMGMT-MIB ● CISCO-VEDM-MIB ● CISCO-FCOE-MIB |
| MIB Ethernet |
● CISCO-VLAN-MEMBERSHIP-MIB ● CISCO-Virtual-Interface-MIB |
| Konfiguracja MIB |
● ENTITY-MIB ● IF-MIB ● CISCO-ENTITY-EXT-MIB ● CISCO-ENTITY-FRU-CONTROL-MIB ● CISCO-ENTITY-SENSOR-MIB ● CISCO-FLASH-MIB ● CISCO-SYSTEM-MIB ● CISCO-SYSTEM-EXT-MIB ● CISCO-IP-IF-MIB ● CISCO-IF-EXTENSION-MIB ● CISCO-SERVER-INTERFACE-MIB ● CISCO-NTP-MIB ● CISCO-IMAGE-MIB ● CISCO-IMAGE-CHECK-MIB ● CISCO-IMAGE-UPGRADE-MIB ● CISCO-CONFIG-COPY-MIB ● CISCO-ENTITY-VENDORTYPE-OID-MIB ● CISCO-BRIDGE-MIB |
| Monitoring MIB |
● DIFFSERV-DSCP-TC ● NOTIFIKACJA-LOG-MIB ● DIFFSERV-MIB ● CISCO-CALLHOME-MIB ● CISCO-SYSLOG-EXT-MIB ● CISCO-PROCESS-MIB ● RMON-MIB ● CISCO-RMON-CONFIG-MIB ● CISCO-HC-ALARM-MIB |
| MIB bezpieczeństwa |
● CISCO-AAA-SERVER-MIB ● CISCO-AAA-SERVER-EXT-MIB ● CISCO-COMMON-ROLES-MIB ● Cisco-Common-MGMT-MIB ● CISCO-RADIUS-MIB ● Cisco-Secure-Shell-MIB ● MIB TCP/IP ● INET-ADDRESS-MIB ● TCP-MIB ● CISCO-TCP-MIB ● UDP-MIB ● IP-MIB ● CISCO-IP-PROTOCOL-FILTER-MIB ● CISCO-DNS-CLIENT-MIB ● CISCO-PORTSECURITY- MIB |
| Różne MIB |
● START-MIB ● CISCO-LICENSE-MGR-MIB ● CISCO-FEATURE-CONTROL-MIB ● CISCO-CDP-MIB ● CISCO-RF-MIB ● CISCO-ETHERNET-FABRIC-EXTENDER-MIB ● CISCO-BRIDGE-MIB |
| Standardy branżowe |
● IEEE 802.1D: Spanning Tree Protocol ● IEEE 802.1p: Priorytetyzacja CoS ● IEEE 802.1Q: oznakowanie VLAN ● IEEE 802.1Qaz: Zwiększony wybór transmisji ● IEEE 802.1Qbb: Pauza według priorytetu ● IEEE 802.1s: Wiele instancji VLAN protokołu spanning tree ● IEEE 802.1w: Szybka rekonfiguracja protokołu spanning tree ● IEEE 802.3: Ethernet ● IEEE 802.3ad: LACP z szybkimi czasami ● IEEE 802.3ae: 10 Gigabit Ethernet ● Wsparcie SFF 8431 SFP+ CX1 ● RMON ● IEEE 1588-2008: Precyzyjny protokół czasu (zegar graniczny) |
| Standardy kanału światłowodowego |
● FC-PH, Rewizja 4.3 (ANSI/INCITS 230-1994) ● FC-PH, Poprawka 1 (ANSI/INCITS 230-1994/AM1 1996) ● FC-PH, poprawka 2 (ANSI/INCITS 230-1994/AM2-1999) ● FC-PH-2, Rewizja 7.4 (ANSI/INCITS 297-1997) ● FC-PH-3, Rewizja 9.4 (ANSI/INCITS 303-1998) ● FC-PI, Rewizja 13 (ANSI/INCITS 352-2002) ● FC-PI-2, Rewizja 10 (ANSI/INCITS 404-2006) ● FC-PI-4, Rewizja 7.0 ● FC-FS, Rewizja 1.9 (ANSI/INCITS 373-2003) ● FC-FS-2, Rewizja 0.91 ● FC-LS, wersja 1.2 ● FC-SW-2, Rewizja 5.3 (ANSI/INCITS 355-2001) ● FC-SW-3, Rewizja 6.6 (ANSI/INCITS 384-2004) ● FC-GS-3, Rewizja 7.01 (ANSI/INCITS 348-2001) ● FC-GS-4, Rewizja 7.91 (ANSI/INCITS 387-2004) ● FC-BB-5, Rewizja 2.0 dla FCoE ● FCP, Rewizja 12 (ANSI/INCITS 269-1996) ● FCP-2, Rewizja 8 (ANSI/INCITS 350-2003) ● FCP-3, Rewizja 4 (ANSI/INCITS 416-2006) ● FC-MI, Rewizja 1.92 (INCITS TR-30-2002, z wyjątkiem portów FL i klasy 2) ● FC-MI-2, Rewizja 2.6 (INCITS TR-39-2005, z wyjątkiem portów FL i klasy 2) ● FC-SP, Rewizja 1.6 ● FC-DA, Rewizja 3.1 (INCITS TR-36-2004, z wyjątkiem portów FL, SB i klasy 2) ● Klasa służby: klasa 3, klasa F ● Standardowe rodzaje portów kanału światłowodowego: E i F ● Wzmocnione kanały światłowodowe: SD i TE |
| Specyfikacje fizyczne | |
| Optyka SFP+ |
Platforma Cisco Nexus 5500 obsługuje 10 Gigabit Ethernet SFP + miedziane kable Twinax dla krótkich odległości i optyki SFP + (10GBASE-SR, 10GBASE-LR, 10GBASE-ER,GLC-ZX-SM i Cisco Nexus 2000 Series Fabric Extender Transceiver [FET-10G]) dla dłuższych odległości. SFP+ ma kilka zalet w porównaniu z innymi opcjami łączności 10 Gigabit Ethernet: ● Niewielki 10 gigabitowy współczynnik formatu Ethernet ● Interoperacyjność optyczna z typami interfejsów XENPAK, X2 i XFP ● Niskie zużycie energii ● Urządzenie do wymiany na gorąco ● Produkty platform Cisco Nexus 5500 obsługują 8-Gbps SFP+ kompatybilny z kanałem światłowodowym dla natywnych opcji łączności kanałem światłowodowym; 8-Gbps Fibre Channel-compatible short-reach and 10-km long-reach SFP transceiver modules operate at 8/4/2 Gbps and are supported in the 8‑Gbps-capable native Fibre Channel ports on expansion modules and unified ports |
| Fizyczne (wysokość x szerokość x głębokość) | 10,72 x 17,3 x 29,5 cala (4,4 x 43,9 x 74,9 cm) |
| Temperatura pracy | 32 do 104°F (0 do 40°C) |
| Temperatura nieczynności (przechowywania) | -40 do 158°F (-40 do 70°C) |
| wilgotność | 5 do 95% (nie kondensacyjne) |
| Wysokość | 0 do 10 000 ft (0 do 3000 m) |
| Waga | 15 kg |
