Szczegóły Produktu:
|
| nazwisko: | WS C3560CX 8TC S | Zestaw funkcji: | Baza IP |
|---|---|---|---|
| Porty: | 8 x 10/100/1000 Gigabit Ethernet | Interfejsy łącza zwrotnego: | 2 x 1G miedź plus 2 x 1G SFP |
| Gwarancja: | 1 rok | Transport morski: | DHL i FedEx |
| Przepustowość przekazywania: | 16 Gb/s | Baran: | 512MB |
| Wypłata: | TT/Paypal | ||
| Podkreślić: | 8 Port Compact Switch,Cisco Catalyst 8 Port Compact Switch |
||
Cisco Catalyst 3560-CX serii WS-3560CX-8TC-S Gigabit Ethernet zarządzane przełączniki składają się z 8 x Gigabit Ethernet portów, 2 x Gigabit Ethernet RJ-45 uplinks i 2 x SFP uplinks.

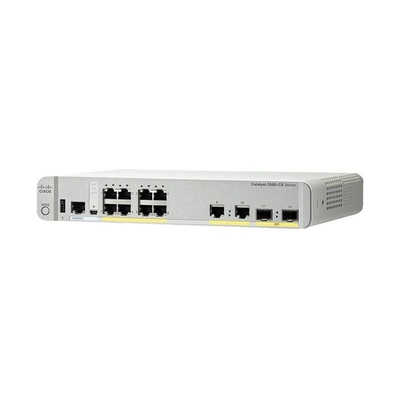

Na rysunku 1 przedstawiono wygląd WS-C3560CX-8TC-S.
Tabela 1 pokazuje szybkie specyfikacje.
| Kod produktu | WS-3560CX-8TC-S |
| Zestaw funkcji | Baza IP |
| Interfejsy łącza wzwyższonego | 2 x 1G miedzi plus 2 x 1G SFP |
| Porty | 8 x 10/100/1000 Gigabit Ethernet |
| Prześwietlacz przepustowy | 16 Gbps |
| Przepustowość przełączania (pełna zdupleksowa zdolność) | 32 Gbps |
| RAM | 512 MB |
| Pamięć flash | 128 MB |
| Wymiary | 40,44 x 26,9 x 21,3 cm |
Na rysunku 2 pokazany jest panel przedni WS-C3560CX-8TC-S.
Uwaga:
| ① | Przycisk trybu | ⑤ | 8 x 10/100/1000 portów |
| ② | Port USB typu A | ⑥ | 2 x 1G miedzi |
| ③ | Port konsoli RJ-45 | ⑦ | Słupki modułu SFP |
| ④ | Port USB mini typu B (konsola) | ⑧ | Przełączniki LED |
· Przełączniki LED obejmują SYST, STAT, SPEED i LED konsoli.
W tabeli 2 przedstawiono opis trzech diod LED.
| LED | Kolor/tryb portu | Opis |
|
SYST (LED systemu) |
Wyłącz. | System nie jest włączony. |
| Zielona | System działa normalnie. | |
| Bursztyn | System odbiera prąd, ale nie działa prawidłowo. | |
| STAT | Status portu | To jest domyślny tryb. |
| Szybkość | Prędkość w porcie | Prędkość pracy portu: 10, 100 lub 1000 Mb/s. |
Światła LED konsoli pokazują, który port konsoli jest używany.
Jeśli podłączysz kabel do portu konsoli, przełącznik automatycznie wykorzystuje ten port do komunikacji z konsolą.
W tabeli 3 przedstawiono opis diody LED konsoli.
| LED | Kolor | Opis |
| Port konsoli RJ-45 | Zielona |
Port konsoli RJ-45 aktywny. LED w porcie mini-konsole USB nie jest aktywny. |
| Wyłącz. |
Port nie działa. Port konsoli USB-mini aktywny. |
|
| Port konsoli USB-mini | Zielona |
Port konsoli USB-mini aktywny. RJ-45 nie działa. |
| Wyłącz. |
Port nie działa. Port konsoli RJ-45 aktywny. |
W tabeli 4 przedstawiono kilka zalecanych kabli.
| Modele | Opis |
| CAB-CONSOLE-USB | Cisco CAB-CONSOLE-USB Console Cable 6 ft z USB typu A i mini-B |
| CAB-CONSOLE-RJ45 | Cisco CAB-CONSOLE-RJ45 Konsole Cable 6ft z RJ45 i DB9F |
| Modele | WS-3560CX-8TC-S | WS-3560CX-8PC-S |
| Związki górne | 2 x 1G miedzi plus 2 x 1G SFP | 2 x 1G miedzi plus 2 x 1G SFP |
| Porty | 8 x 10/100/1000 Gigabit Ethernet | 8 x 10/100/1000 Gigabit Ethernet |
| Zestaw cech | Baza IP | Baza IP |
|
PoE Porty wyjściowe |
N/A | 8 PoE+ |
| Dostępna moc POE | N/A | 240 W |
