Szczegóły Produktu:
|
| Numer części: | ES0Z1B06ACS0 | Marka: | Huawei |
|---|---|---|---|
| Wydajność spedycji: | 2880 MPP | Projektowanie redundancji: | Nadzorcy, moduły energetyczne, CMUS, taca fanów |
| USB: | Nieobsługiwany | PoE: | Nieobsługiwany |
| Podkreślić: | Podwozie Huawei S7706,Huawei S7706 Podwozie ES0Z1B06ACS0,Huawei S7706 Podwozie 2*SRUA |
||
ES0Z1B06ACS0 to Huawei S7706 Basic Engine AC Bundle ((Włącznie z podwoziem montażu niepoE, SRUA Main Board*2, 800W AC Power*2).

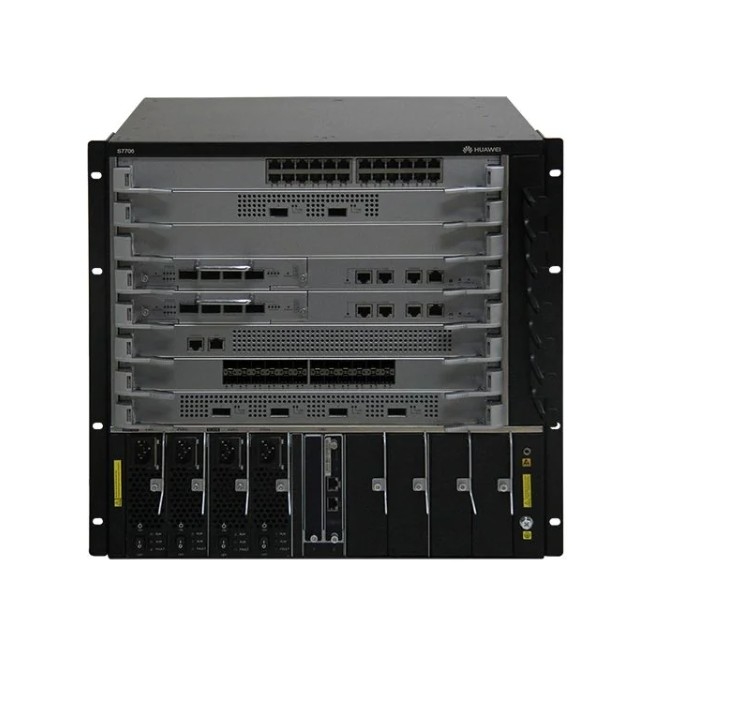

Na rysunku 1 przedstawiono wygląd ES0Z1B06ACS0 (widok z przodu).
Na rysunku 2 przedstawiono wygląd ES0Z1B06ACS0 (widok z tyłu).
Tabela 1 pokazuje szybkie specyfikacje.
| Kod produktu | ES0Z1B06ACS0 |
| Pojemność przełączania | 30,84 Tbit/s |
| Wykonanie przesyłki | 2,880 Mpps |
| Projektowanie nadmiaru | Systemy monitorowania, moduły zasilania, CMU, tacy wentylatorów |
| Pojemność buforu | 200 ms na port |
| Waga opakowania (kg) |
45.8 |
| Wielkość opakowania (m^3) |
0.247 |
| Wymiar opakowania (D*W*H mm) |
638*612*632 |
| Wymiar netto (D*W*H mm) |
489*442*442 |
Na rysunku 2 pokazana jest struktura podwozia S7706 (widok z przodu). ES0Z1B06ACS0 to Huawei S7706 Basic Engine AC Bundle ((Włącznie z podwoziem montażu niepoE, SRUA Main Board*2, 800W AC Power*2),pozostałe moduły lub karty należy zakupić oddzielnie.
Uwaga:
| ① |
Sześć kart służbowych, w tym: Jednostka platformy usług otwartych Karta interfejsu 100M Karta interfejsu 1000M Karta interfejsu GE/10GE Karta interfejsu 10GE Karta interfejsu 40GE Karta interfejsu 40GE/100GE Karta interfejsu 100GE UWAGA: Karty obsługiwane przez przełącznik zależą od wersji oprogramowania. |
| ② | Dwa MPU |
| ③ |
Parę uchwytów UWAGA: Przyczepy montażowe służą do mocowania podwozia w szafie. |
| ④ | Cztery moduły mocy |
| ⑤ | Dwa EH1D200CMU00-centralizowane jednostki monitorowania |
| ⑥ |
Cztery moduły zasilania PoE W wersjach wcześniejszych niż V200R006C00: Moduł mocy prądu przemiennego o mocy 800 W Moduł zasilania prądu przemiennego 2200 W W wersji V200R006C00 i późniejszej: Moduł zasilania prądu stałego 2200 W Moduł mocy prądu przemiennego o mocy 800 W Moduł zasilania prądu przemiennego 2200 W |
| ⑦ |
Śruby podgrzewające UWAGA: Śrubę uziemienia używa się do uziemienia podwozia. |
| ⑧ |
Przednia gniazdowa rozruchów ESD UWAGA: W tym gniazdku można umieścić przyczepę uziemienia paska do nadgarstka ESD, która zapewnia ochronę przed ESD, gdy podwozie jest niezawodnie uziemione. |
| ⑨ |
Ramy zarządzania kablami UWAGA: Ramy zarządzania kablami są używane do kierowania kabli. |
Na rysunku 3 pokazana jest struktura podwozia S7706 (widok z tyłu). ES0Z1B06ACS0 to Huawei S7706 Basic Engine AC Bundle ((Włącznie z podwoziem montażu niepoE, SRUA Main Board*2, 800W AC Power*2),pozostałe moduły lub karty należy zakupić oddzielnie.
Uwaga:
| ① | Dwa moduły wentylatorów |
| ② |
tylna gniazdo ESD UWAGA: W tym gniazdku można umieścić przyczepę uziemienia paska do nadgarstka ESD, która zapewnia ochronę przed ESD, gdy podwozie jest niezawodnie uziemione. |
| ③ |
Filtr powietrza UWAGA: Filtr powietrza zapobiega wprowadzaniu pyłu do podwozia. |
| ④ |
Parę zdejmowanych uchwytów UWAGA: Możesz zainstalować te uchwyty po obu stronach podwozia, aby podnieść podwozie. |
W tabeli 2 przedstawiono zalecane elementy dla ES0Z1B06ACS0.
| Model | Opis |
| Moduł zasilania AC | |
| W2PSA0800 | Moduł zasilania prądu przemiennego 800W (czarny) |
| PAC-2200WF | Moduł zasilania AC 2200W |
| Moduł zasilania prądem stałym | |
| W2PSD2200 | Moduł zasilania prądu stałego 2200 W (czarny) |
| ES02PSD16 | Moduł zasilania prądu stałego 1600 W (czarny) |
| Transceptor optyczny FE-SFP | |
| SFP-FE-SX-MM1310 | Transceptor optyczny, SFP, 100M/155M, moduł wielofunkcyjny ((1310nm, 2km, LC) |
| Działalność elektroniczna | Transceptor optyczny, eSFP, 100M/155M, moduł jednomodowy ((1310nm, 15km, LC) |
| S-SFP-FE-LH40-SM1310 | Odbiornik optyczny, eSFP, FE, moduł jedno-tryb (~1310nm, 40km, LC) |
| Transceptor optyczny GE-SFP | |
| Działalność: | Transceptor optyczny, eSFP, GE, moduł wielomodowy ((850nm, 0,55km, LC) |
| SFP-GE-LX-SM1310 | Transceptor optyczny, eSFP, GE, moduł jedno-tryb (~1310nm, 10km, LC) |
| S-SFP-GE-LH40-SM1310 | Transceptor optyczny, eSFP, GE, moduł jedno-tryb (tj. 1310nm, 40km, LC) |
| S-SFP-GE-LH40-SM1550 | Transceptor optyczny, eSFP, GE, moduł jedno-trybówki ((1550nm, 40km, LC) |
| 10G-SFP+ nadajnik optyczny | |
| SFP-10G-USR | 10GBase-USR Transceiver optyczny, SFP+, 10G, moduł wielomodowy ((850nm, 0,1km, LC) |
| OMXD30000 | Transceptor optyczny, SFP+, 10G, moduł wielofunkcyjny ((850nm, 0,3km, LC) |
| OSX010000 | Transceptor optyczny, SFP+, 10G, moduł jedno-trybówki ((1310nm, 10km, LC) |
| Odbiornik optyczny 40GE CFP | |
| CFP-40G-SR4 | Wysokiej prędkości nadajnik CFP-40G-SR4, CFP,40G,Moduł multimodu ((850nm,4*10G,0.1km, MPO) |
| CFP-40G-LR4 | Szybki nadajnik, CFP, 40G, moduł jednomodowy, pasmo 1310nm,41.25G, 10km, prosto LC) |
|
|
Szybki nadajnik, CFP, 40G, moduł jednomodowy, pasmo 1310nm,41.25G, 40km, prosto LC) |
| 40GE QSFP+ nadajnik optyczny | |
| Wymagania dotyczące: | 40GBase-eSR4 nadajnik optyczny, QSFP+, 40G, wielofunkcyjny (850nm,0.3km,MPO) ((Podłącz do czterech SFP + nadajników optycznych) |
| QSFP-40G-ER4 | 40GBase-ER4 nadajnik optyczny, QSFP+, 40G, moduł jednomodowy (1310nm,40km,LC) |
| 100GE CFP nadajnik optyczny | |
|
|
Szybki nadajnik, CFP, 100G, moduł multimodu, 850nm, 10*10G,0.1km, MPO) |
|
|
CFP, 100G, moduł jednorzędowy ((1310nm, pasmo 4*25G, 10km, prosty LC) |
|
|
Szybki nadajnik, CFP, 100G, Moduł jednomodowy ((1310nm, 4*25G, 40km, LC) |
| Odbiornik miedziany GE | |
| SFP-1000BaseT | Elektryczny nadajnik,SFP,GE,Modul interfejsu elektrycznego ((100m,RJ45) |
| Karta interfejsu 100GE | |
| ES1D2C02FEE0 | Karta interfejsu Huawei 2-port 100GBASE-X ((EE,CFP)ES1D2C02FEE0 |
| Karta interfejsu 10GE | |
| ES1D2X40SFC0 | 40-port 10GBASE-X Karta interfejsu ((FC,SFP+) |
| ES1D2X16SSC2 | Karta interfejsu Huawei 16-port 10GBASE-X ((SC,SFP+)ES1D2X16SSC2 |
| Główna jednostka sterująca | |
| ES0D00MCUA00 | S7703 Główna jednostka sterująca A |
| Moduł wentylatora | |
| Wymagania dotyczące: | S7700 Pudełko wentylatora szerokiego napięcia |
W tabeli 3 przedstawiono porównanie pomiarów ES0Z1B06ACS0, ES0Z1B03ACS0 i ES0Z1B12ACS0.
| Kod produktu | ES0Z1B06ACS0 | Wymagania dotyczące: | ES0Z1B12ACS0 |
| Pojemność przełączania | 30,84 Tbit/s | 10,92 Tbit/s | 30,84 Tbit/s |
| Wykonanie przesyłki | 2,880 Mpps | 1440 Mpps | 2,880 Mpps |
| Projektowanie nadmiaru | Systemy monitorowania, moduły zasilania, CMU, tacy wentylatorów | Systemy monitorowania, moduły zasilania, CMU, tacy wentylatorów | Systemy monitorowania, moduły zasilania, CMU, tacy wentylatorów |
| Pojemność buforu | 200 ms na port | 200 ms na port | 200 ms na port |
| Waga opakowania (kg) |
45.8 | 21.8 | 56.1 |
| Wielkość opakowania (m^3) |
0.247 | 0.124 | 0.322 |
| Wymiar opakowania (D*W*H mm) |
638*612*632 | 652*595*322 | 810*650*610 |
| Wymiar netto (D*W*H mm) |
489*442*442 | 489*442*175 | 489*442*664 |
