Szczegóły Produktu:
|
| Numer części: | EH1BS9712E00 | Marka: | Huawei |
|---|---|---|---|
| gniazda serwisowe: | 6 | Pojemność płyty montażowej: | 14,4 Tbps |
| EAN: | 6920702733881 | Typowa moc (W): | 11.6 |
| Podkreślić: | 12 gniazd Huawei S9700 Series Switch,EH1BS9712E00 Przełącznik z serii Huawei S9700,Podwozie montażowe Huawei S9700 Series Switch |
||
EH1BS9712E00jest podwoziem Huawei S9712 Switch, z 12 gniazdkami.S9700 serii terabit routing switches są high-end switches zaprojektowane dla sieci kampusu następnej generacji i centrów danych w celu wdrożenia agregacji usług.

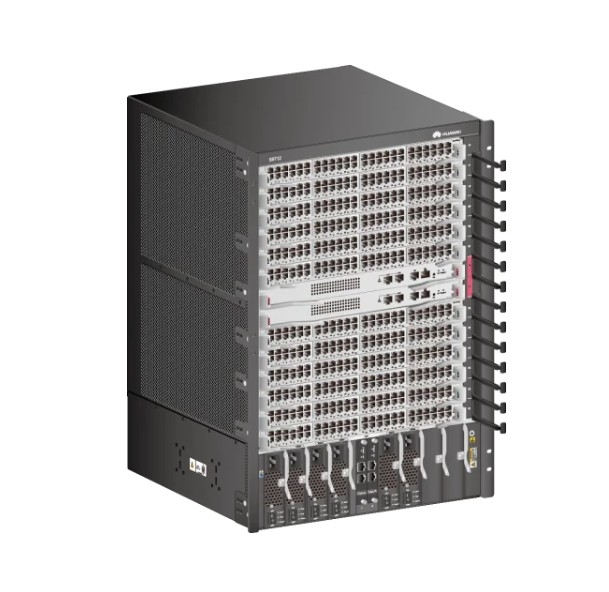

Na rysunku 1 przedstawiono wygląd podwozia S9712.EH1BS9712E00jest jednym z podwozi S9712, bez kart, modułów lub jednostek.
Tabela 1 pokazuje szybkie specyfikacje.
| Kod produktu | EH1BS9712E00 |
| Stawki wysyłki paczek | 3840 Mpps lub 6480 Mpps |
| Pojemność przełączania | 80,64 Tbit/s lub 18,56 Tbit/s |
| Gniazda MPU | 2 |
| Sloty LPU | 12 |
| Szczegółowe punkty | 12 |
| Słupki wentylatora | 4 |
| Sloty zasilania | 6 |
| Pojemność zasilania urządzeń | 6,600W |
| Maksymalne zużycie mocy (w pełni obciążone) | 4500 W |
| Napięcie robocze | Poziom prądu ciągłego: od 40 V do 72 V AC: 90V do 290V |
| Wymiary (W x D x H, z wyłączeniem uchwytów do montażu na regałach) |
Z ramami do zarządzania kablami: 442 mm x 585 mm x 663,95 mm (17,4 cala x 23,0 cala x 26,1 cala (15 U)) Bez ram do zarządzania kablami: 442 mm x 489 mm x 663,95 mm (17,4 cala x 19,3 cala x 26,1 cala (15 U)) |
| Masa (płatna/pełnie załadowana) | 37 kg/70 kg (81,6 lb/154,3 lb) |
Na rysunku 2 S9712 konstrukcja podwozia (widok z przodu).
Uwaga:
| ① |
Dwanaście kart służbowych, w tym:
|
| ② | Dwa MPU |
| ③ | Parę uchwytów |
| ④ | Sześć modułów mocy |
| ⑤ | Dwa EH1D200CMU00-centralizowane jednostki monitorowania |
| ⑥ | Zarezerwowany slot |
| ⑦ | Przednia gniazdowa rozruchów ESD |
| ⑧ | Ramy zarządzania kablami |
Rys. 3 S9712 Konstrukcja podwozia (widok z tyłu).
Uwaga:
| ① | Cztery moduły mocy |
| ② | tylna gniazdo ESD |
| ③ | Terminal naziemny JG |
| ④ | Filtr powietrza |
| ⑤ | Parę zdejmowanych uchwytów |
W tabeli 2 przedstawiono zalecane elementyEH1BS9712E00.
| Model | Opis |
| Transceptor optyczny FE-SFP | |
| SFP-FE-SX-MM1310 | Transceptor optyczny, SFP, 100M/155M, moduł wielofunkcyjny ((1310nm, 2km, LC) |
| Działalność elektroniczna | Transceptor optyczny, eSFP, 100M/155M, moduł jednomodowy ((1310nm, 15km, LC) |
| S-SFP-FE-LH40-SM1310 | Odbiornik optyczny, eSFP, FE, moduł jedno-tryb (~1310nm, 40km, LC) |
| Transceptor optyczny GE-SFP | |
| Działalność: | Transceptor optyczny, eSFP, GE, moduł wielomodowy ((850nm, 0,55km, LC) |
| SFP-GE-LX-SM1310 | Transceptor optyczny, eSFP, GE, moduł jedno-tryb (~1310nm, 10km, LC) |
| S-SFP-GE-LH40-SM1310 | Transceptor optyczny, eSFP, GE, moduł jedno-tryb (tj. 1310nm, 40km, LC) |
| S-SFP-GE-LH40-SM1550 | Transceptor optyczny, eSFP, GE, moduł jedno-trybówki ((1550nm, 40km, LC) |
| 10G-SFP+ nadajnik optyczny | |
| SFP-10G-USR | 10GBase-USR Transceiver optyczny, SFP+, 10G, moduł wielomodowy ((850nm, 0,1km, LC) |
| OMXD30000 | Transceptor optyczny, SFP+, 10G, moduł wielofunkcyjny ((850nm, 0,3km, LC) |
| OSX010000 | Transceptor optyczny, SFP+, 10G, moduł jedno-trybówki ((1310nm, 10km, LC) |
| Odbiornik optyczny 40GE CFP | |
| CFP-40G-SR4 | Wysokiej prędkości nadajnik CFP-40G-SR4, CFP,40G,Moduł multimodu ((850nm,4*10G,0.1km, MPO) |
| CFP-40G-LR4 | Szybki nadajnik, CFP, 40G, moduł jednomodowy, pasmo 1310nm,41.25G, 10km, prosto LC) |
| CFP-40G-ER4 | Szybki nadajnik, CFP, 40G, moduł jednomodowy, pasmo 1310nm,41.25G, 40km, prosto LC) |
| 40GE QSFP+ nadajnik optyczny | |
| Wymagania dotyczące: | 40GBase-eSR4 nadajnik optyczny, QSFP+, 40G, wielofunkcyjny (850nm,0.3km,MPO) ((Podłącz do czterech SFP + nadajników optycznych) |
| QSFP-40G-ER4 | 40GBase-ER4 nadajnik optyczny, QSFP+, 40G, moduł jednomodowy (1310nm,40km,LC) |
| 100GE CFP nadajnik optyczny | |
| CFP-100G-SR10 | Szybki nadajnik, CFP, 100G, moduł multimodu, 850nm, 10*10G,0.1km, MPO) |
| CFP-100G-LR4 | CFP, 100G, moduł jednorzędowy ((1310nm, pasmo 4*25G, 10km, prosty LC) |
| CFP-100G-ER4 | Szybki nadajnik, CFP, 100G, Moduł jednomodowy ((1310nm, 4*25G, 40km, LC) |
| Odbiornik miedziany GE | |
| SFP-1000BaseT | Elektryczny nadajnik,SFP,GE,Modul interfejsu elektrycznego ((100m,RJ45) |
| Karta interfejsu 100GE | |
| ET1D2C02FEE0 | Karta interfejsu 100GBASE-X z dwoma portami (EE,CFP) ET1D2C02FEE0series) |
| Karta interfejsu 10GE | |
| ET1D2X32SSC0 | 32-port 10GBASE-X Karta interfejsu (SC,SFP+) |
| ET1D2X12SSA0 | 12-port 10GBASE-X Interface Card ((SA,SFP+) |
| Karta interfejsu 40GE | |
| ET1D2L08QSC0 | 8-port 40GBASE-X Karta interfejsu ((SC,QSFP+) |
| ET1D2L02QSC0 | Karta interfejsu 40GBASE-X z dwoma portami ((SC,QSFP+) |
| Centralna jednostka monitorowania | |
| EH1D200CMU00 | Centralna Rada Nadzoru |
| Jednostka systemu przełączania klasterów | |
| EH1D2VS08000 | Jednostka usługowa 8-portów 10G Cluster Switching System (SFP+) |
| Moduł zapory | |
| ET1D2FW00S02 | Moduł NGFW C, z oprogramowaniem HW General Security Platform |
| ET1D2FW00S01 | Moduł NGFW B, z oprogramowaniem HW General Security Platform |
| Karta interfejsu GE/10GE | |
| ET1D2S08SX1E | 8-port 10GBASE-X i 8-port 100/1000BASE-X oraz 8-port 10/100/1000BASE-T Combo Interface Card ((X1E,RJ45/SFP/SFP+) |
| ET1D2S04SX1E | 4-port 10GBASE-X i 24-port 100/1000BASE-X oraz 8-port 10/100/1000BASE-T Combo Interface Card ((X1E,RJ45/SFP/SFP+) |
| Moduł systemu zapobiegania wtargnięciom | |
| ET1D2IPS0S00 | Moduł IPS A, z oprogramowaniem HW General Security Platform |
| Główna jednostka przetwórcza | |
| ET1D2MPUA000 | S12708/S12712,Główna jednostka przetwarzania A ((Optywny zegar) |
| Jednostka przełączająca tkaniny | |
| ET1D2SFUD000 | S12708/S12712, Jednostka tkanin przełącznikowych D |
| ET1D2SFUA000 | S12708/S12712, Jednostka tkanin przełącznikowych A |
| Jednostka sterująca bezprzewodowym dostępem | |
| ACU2 | WLAN?ACU2?Unia sterownika dostępu ((128 AP Resource Control Included) |
| Karta interfejsu GE | |
| ET1D2T36SEA0 | 36-port 10/100/1000BASE-T i 12-port 100/1000BASE-X karty interfejsu ((EA,RJ45/SFP) |
| ET1D2G48SX1E | 48-port 100/1000BASE-X Interface Card ((X1E,SFP) |
Tabela 3 przedstawia porównanieEH1BS9712E00oraz ET1BS12708S0.
| Kod produktu | EH1BS9712E00 | ET1BS12708S0 |
| Stawki wysyłki paczek | 3840 Mpps lub 6480 Mpps | 6, 240 Mpps; 9,120 Mpps ((Z niezbędnymi wtyczkami) |
| Pojemność przełączania | 80,64 Tbit/s lub 18,56 Tbit/s | 12.32 Tbit/s; 32.16 Tbit/s ((Z niezbędnymi wtyczkami) |
| Gniazda MPU | 2 | 2 |
| Maksymalne zużycie mocy (w pełni obciążone) | 4500 W | ≤ 4,400 W |
