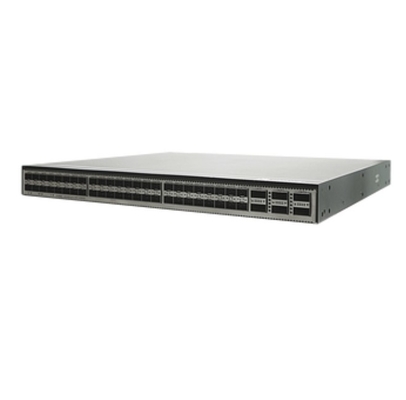

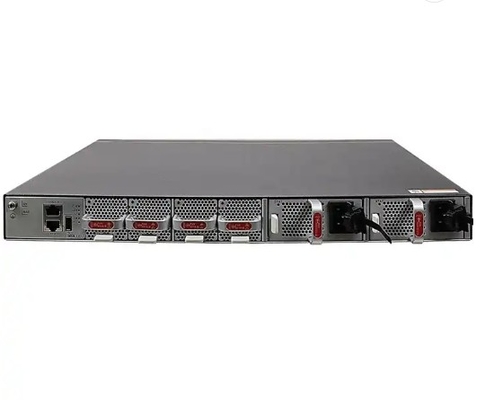

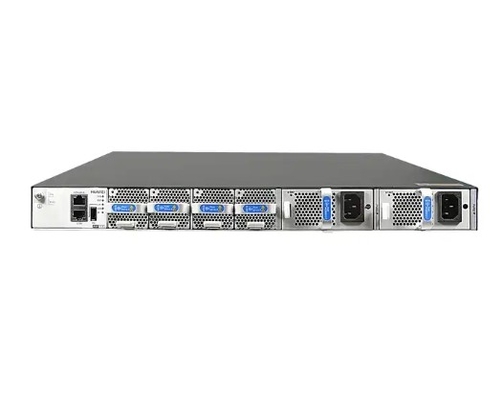

CE6881-48S6CQ-B 48*10G SFP+ 6*100G QSFP28 2*AC Port zasilania

Specyfikacja CE6881-48S6CQ-B

Pozycja

Opis

Specyfikacje fizyczne

• Wymiary (H x W x D)
• Podstawowe wymiary (z wyłączeniem części wystających z nadwozia): 43,6 mm x 442,0 mm x 420,0 mm (1,72 cala x 17,4 cala x 16,5 cala)
• Maksymalne wymiary (głębokość to odległość od otworów na przedniej płycie do uchwytu na tylnej płycie): 43,6 mm x 442,0 mm x 446,1 mm (1,72 cala x 17,4 cala x 17,6 cala)

Parametry środowiskowe

Temperatura

• Temperatura pracy: od 0°C do 40°C (32°F do 104°F) na wysokości 0-1800 m

UWAGA:

Kiedy wysokość wynosi 1800-5000 m (5096-16404 ft), najwyższa temperatura operacyjna zmniejsza się o 1 ° C (1,8 ° F) za każdym razem, gdy wysokość wzrasta o 220 m (722 ft).

• Temperatura przechowywania: -40°C do +70°C (-40°F do +158°F)

Względna wilgotność

5% RH do 95% RH, niekondensujące

Wysokość

< 5000 m (16404 ft)

Hałas (ciśnienie akustyczne, 27°C)

• Przepływ powietrza z tyłu do przodu: < 57 dBA
• Przepływ powietrza z przodu do tyłu: < 58 dBA

Specyfikacje mocy

Rodzaj źródła zasilania

Wymagania w zakresie regulacji prądu

Wprowadzenie mocy przemiennego

• Zakres napięcia wejściowego znamionowego: od 100 V AC do 240 V AC, 50/60 Hz
• Maksymalny zakres napięcia wejściowego: 90 V AC do 290 V AC, 47 Hz do 63 Hz

Prąd prądu stałego

• Zakres napięcia nominalnego: od -48 V DC do -60 V DC
• Maksymalny zakres napięcia: od -38,4 V DC do -72 V DC

Wysokonapięciowe wejście zasilania prądu stałego

• Moduł zasilania prądu stałego 600 W AC&240 V (seria PAC600S12):
• Zakres napięcia znamionowego: 240 V DC
• Maksymalny zakres napięcia: od 190 V DC do 290 V DC
• Moduł zasilania prądu stałego wysokiego napięcia 1200 W (seria PHD1K2S12):
• Zakres napięcia nominalnego: od 240 V DC do 380 V DC
• Maksymalny zakres napięcia: od 190 V DC do 400 V DC

Prąd wejściowy nominalny

• Moduł zasilania prądu stałego 600 W AC&240 V (seria PAC600S12):
• 8 A (100 V AC do 240 V AC)
• 4 A (240 V prądu stałego)
• Moduł zasilania prądem stałym 1000 W (seria PDC1000S12): 30 A (od -48 V prądu stałego do -60 V prądu stałego)
• Moduł zasilania prądu stałego wysokiego napięcia 1200 W (seria PHD1K2S12): 8 A

Zużycie mocy podwozia

Maksymalne zużycie energii

349 W

Typowe zużycie energii

• 194 W (100% przepustowości, kable dużych prędkości SFP+ na 48 portach i kable dużych prędkości QSFP28 na 6 portach, podwójne moduły zasilania)
• 240 W (100% przepustowości, moduły optyczne krótkich odległości we wszystkich portach optycznych, moduły podwójnego zasilania)

Rozpraszanie ciepła podwozia

Maksymalne rozpraszanie ciepła

1191 BTU/h

Typowe rozpraszanie ciepła

• 662 BTU/h (100% przepustowości, kable dużych prędkości SFP+ na 48 portach i kable dużych prędkości QSFP28 na 6 portach, moduły podwójnej mocy)
• 819 BTU/h (100% przepustowości, moduły optyczne krótkodystansowe we wszystkich portach optycznych, moduły podwójnej mocy)

Ochrona przed napięciem

Moduł mocy:

• AC: 6 kV w trybie zwykłym i 6 kV w trybie różnicowym
• Prąd stały: 4 kV w trybie zwykłym i 2 kV w trybie różnicowym
• HVDC: 4 kV w trybie standardowym i 2 kV w trybie różnicowym

Rozpraszanie ciepła

Tryb rozpraszania ciepła

Chłodzenie powietrzem

Przepływ powietrza

Z przodu do tyłu lub z tyłu do przodu, w zależności od modułów wentylatorów i modułów zasilania

Niezawodność i dostępność

Wsparcie modułu zasilania

1+1 wsparcie

Wsparcie modułu wentylatora

Urządzenie obsługuje cztery podłączalne moduły wentylatorów, które działają w trybie gotowego gotowości.Radzimy natychmiast wymienić wadliwy moduł wentylatora..

Wartość swapu

Wspieranie przez wszystkie moduły zasilania i moduły wentylatorów

Średni czas między awariami (MTBF)

45.9 lat

Średni czas naprawy (MTTR)

1.57 godzin

Dostępność

0.9999960856

Specyfikacje techniczne

Procesor

10,4 GHz, czterogłowy

Pamięć DRAM

4 GB

NOR Flash

64 MB

NAND Flash

4 GB

Zestaw

Port serwisowy obsługujący funkcję układania

Porty optyczne 10GE i 100GE

Certyfikacja

• Zgodność z normami bezpieczeństwa
• Zgodność z normami EMC
• Zgodność z normami ochrony środowiska
