C9200-48T-E Przegląd
C9200-48T-EJest to 48-portowy przełącznik danych Catalyst 9200, z oprogramowaniem Network Essentials.Przełączniki z serii Cisco Catalyst 9200 rozszerzają możliwości sieci opartej na intencji oraz innowacje sprzętowe i oprogramowania Catalyst 9000 na szerszy zestaw wdrożeńDzięki rodzinnej historii, przełączniki z serii Catalyst 9200 oferują prostotę bez kompromisów, są bezpieczne, zawsze włączone i uproszczone.
Szybki opis
Tabela 1 pokazuje szybkie specyfikacje.
| Model |
C9200-48T-E |
| Łączne łącza w dół 10/100/1000 lub połączenia miedziane PoE+ |
Dane dotyczące 48 portów |
| Konfiguracja linku |
Modułowe opcje łącza górnego |
| Domyślne źródło zasilania prądu przemiennego |
PWR-C6-125WAC |
| Fani |
Zwolnione FRU |
| Oprogramowanie |
Podstawowe elementy sieci |
| Szerokość pasma układania |
160 Gbps |
| DRAM |
4 GB |
| Błysk |
4 GB |
| Pojemność przełączania |
176 Gbps |
| Stawka przeniesienia |
2610,9 Mpps |
| Wymiary podwozia |
10,73 x 17,5 x 13,8
40,4 x 44,5 x 35,0 cm
|
Szczegóły produktu
Seria Catalyst 9200 zapewnia następujące najważniejsze elementy:
- ● Do 48 portów z pełną możliwością Power over Ethernet Plus (PoE+)
- ● Wzmocnienie z wykorzystaniem jednostek wymienialnych w terenie (FRU) i nadmiernego zasilania, wentylatorów i modułowych połączeń w górę
- ● Elastyczne opcje łącza w dół z danymi lub PoE+
- ● Wydajność operacyjna z opcjonalnym układem układowym, obsługującym przepustowość do 160 Gbps
- ● UADP 2.0 Mini z zintegrowanym procesorem oferuje klientom zoptymalizowaną skalę z lepszą strukturą kosztów
- ● Zwiększone bezpieczeństwo za pomocą szyfrowania AES-128 MACsec, segmentacji opartej na zasadach i zaufanych systemów
- ● Zdolności warstwy 3, w tym OSPF, EIGRP, ISIS, RIP i dostęp w trasy
- ● Zaawansowane monitorowanie sieci za pomocą pełnego elastycznego NetFlow
- ● Cisco Software-Defined Access (SD-Access):
- ● Uproszczone działania i wdrożenie z automatyzacją opartą na zasadach od krawędzi do chmury zarządzanej za pomocą silnika usług identyfikacyjnych Cisco (ISE)
- ● Zapewnienie sieci i lepszy czas rozstrzygania przez Cisco DNA Center
- ● Plug and Play (PnP): prosty, bezpieczny, zunifikowany i zintegrowany system ułatwiający wdrażanie nowych urządzeń oddziału lub kampusu lub aktualizacje istniejącej sieci
- ● Cisco IOS XE: System operacyjny oparty na wspólnych licencjach dla przedsiębiorstw z rodziny produktów Cisco Catalyst 9000 z obsługą programowalności i strumieniowania opartego na modelach
- ● ASIC z możliwościami programowania rurociągu i mikro silnika, wraz z konfigurowalną alokacją przekazywania warstwy 2 i warstwy 3 opartą na szablonach, listami kontroli dostępu (ACL),i jakości usług (QoS) wpisów telemetrii
Wspierane produkty
W tabeli 2 przedstawiono zalecane produkty wspierane.
| Moduły sieciowe |
| Numer produktu |
Opis produktu |
| C9200-NM-4G |
Moduł sieciowy Catalyst 9200 4 x 1GE |
| C9200-NM-4X |
Moduł sieciowy Catalyst 9200 4 x 10GE, zapasowy |
| C9200-NM-BLANK |
Moduł sieciowy Catalyst 9200 BLANK |
| Zestaw i kable StackWise-80 i StackWise-160 |
| Numer produktu |
Opis produktu |
| C9200-STACK-KIT= |
C9200 Zastępki do zestawu zestawów |
| C9200L-STACK-KIT= |
C9200L Zastępny zestaw do składowania |
| STACK-T4-50CM |
Kabel układowy typu 3 o długości 50 cm |
| STACK-T4-1M |
1M Kabel układowy typu 3 |
| STACK-T4-3M |
3M Typ 3 Kabel układowy |
| Zasoby zasilania |
| Numer produktu |
Opis produktu |
| PWR-C6-125WAC/2 |
125WAC zasilanie zapasowe |
Porównanie z podobnymi artykułami
Tabela 3 przedstawia porównanie.
| Model |
Opis |
| C9200-48T-A |
Katalyzator 9200 48-port switch danych, korzyść sieciowa |
| C9200-48T-E |
Catalyst 9200 48-port switch danych, elementy podstawowe sieci |
| C9200-48P-A |
Katalyzator 9200 48-port PoE+ Switch, Korzyść sieciowa |
| C9200-48P-E |
Catalyst 9200 48-port PoE+ Switch, Podstawy sieciowe |
Więcej informacji
Masz jakieś pytania dotyczące Cisco C9200-48T-E?
Skontaktuj się z namiCzat na żywolubSales@router-switch.com.

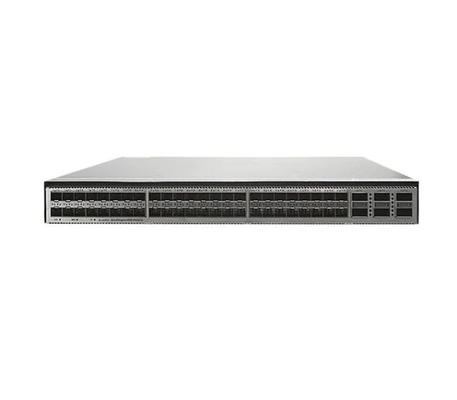

CE6881-48S6CQ-B Przegląd
CloudEngine 6800 jest dobrze dostosowany zarówno do warstw rdzenia, jak i agregacji i jest w pełni kompatybilny z przełącznikami serii CloudEngine 16800 i 12800, umożliwiając przedsiębiorstwom budowanie skalowalnych, uproszczonych,otwarte, i bezpiecznych sieci.
Szybkie specyfikacje
Tabela 1 pokazuje szybkie specyfikacje.
| Kod produktu |
CE6881-48S6CQ-B |
| Procesor |
10,4 GHz, czterogłowy |
| Pamięć DRAM |
4 GB |
| NOR Flash |
64 MB |
| NAND Flash |
4 GB |
| Średni czas między awariami (MTBF) |
45.9 lat |
| Średni czas naprawy (MTTR) |
1.57 godzin |
| Dostępność |
0.9999960856 |
| Wartość swapu |
Wspieranie przez wszystkie moduły zasilania i moduły wentylatorów |
Wspierane nadajniki
W tabeli 2 przedstawiono zalecane modele.
| Model |
Opis |
| OMXD30000 |
Przesyłacz optyczny HuaweiOMXD30000, SFP+, 10G, moduł wielomodowy (850nm, 0,3km, LC) |
| SFP-GE-LX-SM1310 |
Transceptor optyczny, eSFP, GE, moduł jednomodowy (1310nm, 10km, LC) |
| OMXD30009 |
Odbiornik, QSFP+, 1310nm, 41,25 Gbps, -7 dBm, 2,3 dBm, -11,5 dBm, LC, SMF, 10 |
| Wymagania w zakresie bezpieczeństwa |
Transceiver optyczny, eSFP, GE, moduł wielomodowy (850nm,0.5km, LC) |
Specyfikacja CE6881-48S6CQ-B
Specyfikacja CE6881-48S6CQ-B
|
| Pozycja |
Opis |
| Specyfikacje fizyczne |
- Wymiary (H x W x D)
- Podstawowe wymiary (z wyłączeniem części wystających z nadwozia): 43,6 mm x 442,0 mm x 420,0 mm (1,72 cala x 17,4 cala x 16,5 cala)
- Maksymalne wymiary (głębokość to odległość od otworów na przedniej płycie do uchwytu na tylnej płycie): 43,6 mm x 442,0 mm x 446,1 mm (1,72 cala x 17,4 cala x 17,6 cala)
|
| Parametry środowiskowe |
Temperatura |
- Temperatura pracy: od 0°C do 40°C (32°F do 104°F) na wysokości 0-1800 m
UWAGA:
Kiedy wysokość wynosi 1800-5000 m (5096-16404 ft), najwyższa temperatura operacyjna zmniejsza się o 1 ° C (1,8 ° F) za każdym razem, gdy wysokość wzrasta o 220 m (722 ft).
- Temperatura przechowywania: -40°C do +70°C (-40°F do +158°F)
|
| Względna wilgotność |
5% RH do 95% RH, niekondensujące |
| Wysokość |
< 5000 m (16404 ft) |
| Hałas (ciśnienie akustyczne, 27°C) |
- Przepływ powietrza z tyłu do przodu: < 57 dBA
- Przepływ powietrza z przodu do tyłu: < 58 dBA
|
| Specyfikacje mocy |
Rodzaj źródła zasilania |
Wymagania w zakresie regulacji prądu |
| Wprowadzenie mocy przemiennego |
- Zakres napięcia wejściowego znamionowego: od 100 V AC do 240 V AC, 50/60 Hz
- Maksymalny zakres napięcia wejściowego: 90 V AC do 290 V AC, 47 Hz do 63 Hz
|
| Prąd prądu stałego |
- Zakres napięcia nominalnego: od -48 V DC do -60 V DC
- Maksymalny zakres napięcia: od -38,4 V DC do -72 V DC
|
| Wysokonapięciowe wejście zasilania prądu stałego |
- Moduł zasilania prądu stałego 600 W AC&240 V (seria PAC600S12):
- Zakres napięcia znamionowego: 240 V DC
- Maksymalny zakres napięcia: od 190 V DC do 290 V DC
- Moduł zasilania prądu stałego wysokiego napięcia 1200 W (seria PHD1K2S12):
- Zakres napięcia nominalnego: od 240 V DC do 380 V DC
- Maksymalny zakres napięcia: od 190 V DC do 400 V DC
|
| Prąd wejściowy nominalny |
- Moduł zasilania prądu stałego 600 W AC&240 V (seria PAC600S12):
- 8 A (100 V AC do 240 V AC)
- 4 A (240 V prądu stałego)
- Moduł zasilania prądem stałym 1000 W (seria PDC1000S12): 30 A (od -48 V prądu stałego do -60 V prądu stałego)
- Moduł zasilania prądu stałego wysokiego napięcia 1200 W (seria PHD1K2S12): 8 A
|
| Zużycie mocy podwozia |
Maksymalne zużycie energii |
349 W |
| Typowe zużycie energii |
- 194 W (100% przepustowości, kable dużych prędkości SFP+ na 48 portach i kable dużych prędkości QSFP28 na 6 portach, podwójne moduły zasilania)
- 240 W (100% przepustowości, moduły optyczne krótkich odległości we wszystkich portach optycznych, moduły podwójnego zasilania)
|
| Rozpraszanie ciepła podwozia |
Maksymalne rozpraszanie ciepła |
1191 BTU/h |
| Typowe rozpraszanie ciepła |
- 662 BTU/h (100% przepustowości, kable dużych prędkości SFP+ na 48 portach i kable dużych prędkości QSFP28 na 6 portach, moduły podwójnej mocy)
- 819 BTU/h (100% przepustowości, moduły optyczne krótkodystansowe we wszystkich portach optycznych, moduły podwójnej mocy)
|
| Ochrona przed napięciem |
Moduł mocy:
- AC: 6 kV w trybie zwykłym i 6 kV w trybie różnicowym
- Prąd stały: 4 kV w trybie zwykłym i 2 kV w trybie różnicowym
- HVDC: 4 kV w trybie standardowym i 2 kV w trybie różnicowym
|
| Rozpraszanie ciepła |
Tryb rozpraszania ciepła |
Chłodzenie powietrzem |
| Przepływ powietrza |
Z przodu do tyłu lub z tyłu do przodu, w zależności od modułów wentylatorów i modułów zasilania |
| Niezawodność i dostępność |
Wsparcie modułu zasilania |
1+1 wsparcie |
| Wsparcie modułu wentylatora |
Urządzenie obsługuje cztery podłączalne moduły wentylatorów, które działają w trybie gotowego gotowości.Radzimy natychmiast wymienić wadliwy moduł wentylatora.. |
| Wartość swapu |
Wspieranie przez wszystkie moduły zasilania i moduły wentylatorów |
| Średni czas między awariami (MTBF) |
45.9 lat |
| Średni czas naprawy (MTTR) |
1.57 godzin |
| Dostępność |
0.9999960856 |
| Specyfikacje techniczne |
Procesor |
10,4 GHz, czterogłowy |
| Pamięć DRAM |
4 GB |
| NOR Flash |
64 MB |
| NAND Flash |
4 GB |
| Zestaw |
Port serwisowy obsługujący funkcję układania |
Porty optyczne 10GE i 100GE |
| Certyfikacja |
- Zgodność z normami bezpieczeństwa
- Zgodność z normami EMC
- Zgodność z normami ochrony środowiska
|
C9200-48T-E Specyfikacja
C9200-48T-E Specyfikacje
|
| Specyfikacje działania |
| Sieci wirtualne |
4 dla C9200-24T,C9200-24P, C9200-48T, C9200-48P, C9200- 24PXG, C9200-48PXG, C9200-48PL
32 dla C9200-24PB, C9200-48PB
|
| Szerokość pasma układania |
160 Gbps |
| Całkowita liczba adresów MAC |
32,000 |
| Łączna liczba szlaków IPv4 (ARP plus wykonane szlaki) |
14, 000 (10,000 bezpośrednich tras i 4,000 pośrednich tras) |
| Wpisy w routingu IPv4 |
4,000 |
| Wpisy routingu IPv6 |
2,000 |
| Skala routingu wielokrotnego przekazu |
1,000 |
| Wpisy w skali QoS |
1,000 |
| Wpisy w skali ACL |
1,600 |
| Puffer pakietów na SKU |
Bufory 6 MB dla modeli Gigabit Ethernet z 24 lub 48 portami, bufory 12 MB dla modeli wielogigabitów z 24 lub 48 portami |
| Wpływy netto elastyczne (FNF) |
16,000 przepływów w modelach Gigabit Ethernet o 24 i 48 portach |
| DRAM |
4 GB |
| Błysk |
4 GB |
| Identyfikatory VLAN |
4096 |
| Przypadki PVST |
128 |
Wirtualne porty STP
(porty *VLAN) dla PVST |
13,000 |
Wirtualne porty STP
(porty *VLAN) dla MST |
13,000 |
| Łączna liczba przełączonych interfejsów wirtualnych (SVI) |
512 |
| Ramy jumbo |
9198 bajtów |
| Przepustowość bezprzewodowa na przełącznik |
Do 48 Gbps w modelu Gigabit Ethernet z 24 i 48 portami |
| Skala wiązania IP SGT |
8K |
| Liczba powiązań IPv4 |
8K |
| Liczba polis SGT/DGT |
2K |
| Liczba sesji SXP |
200 |
| Specyfikacje przepustowości |
| Pojemność przełączania |
176 Gbps |
| Pojemność przełącznika z układaniem |
336 Gbps |
| Stawka przeniesienia |
1300,95 Mpps |
| Stawka przesyłania z układaniem |
250 Mpps |
| Wymiary podwozia |
1.73 x 17.5 x 13.8 cali |
| Waga |
11.02 funtów |
| Średni czas między awariami (godzinami) |
|
