| Wymiary z opakowaniem (wys. x szer. x gł.) [mm (in.)] |
175 mm x 650 mm x 550 mm (6,9 cala x 25,6 cala x 21,7 cala) |
| Wymiary bez opakowania (wys. x szer. x gł.) [mm (in.)] |
- Wymiary podstawowe (z wyłączeniem części wystających z obudowy): 43,6 mm x 442,0 mm x 420,0 mm (1,72 cala x 17,40 cala x 16,54 cala)
- Maksymalne wymiary (głębokość to odległość od portów na przednim panelu do części wystających z tylnego panelu): 43,6 mm x 442,0 mm x 446,1 mm (1,72 cala x 17,40 cala x 17,56 cala)
|
| Waga bez opakowania (konfiguracja podstawowa) [kg (lb)] |
5,7 kg (z wyłączeniem modułów optycznych, modułów zasilania i modułów wentylatorów) |
| Waga bez opakowania (pełna konfiguracja) [kg (lb)] |
7,8 kg (17,2 funta) (w tym moduły zasilania AC i moduły wentylatorów, z wyłączeniem modułów optycznych, obliczone na podstawie najcięższego modelu, jeśli obsługiwane jest wiele modeli) |
| Waga z opakowaniem (konfiguracja podstawowa) [kg (lb)] |
8,95 kg |
| Waga z opakowaniem (pełna konfiguracja) [kg (lb)] |
11,05 kg |
| Typ instalacji |
Instalacja w szafie |
| Procesor |
4-rdzeniowy, 1,4 GHz |
| Pamięć |
DRAM: 4 GB |
| Pamięć Flash NOR |
64 MB |
| Pamięć Flash NAND |
4 GB |
| USB |
Obsługiwane |
| Tryb zasilania |
|
| Port konsoli |
RJ45 |
| Interfejs usług downlink |

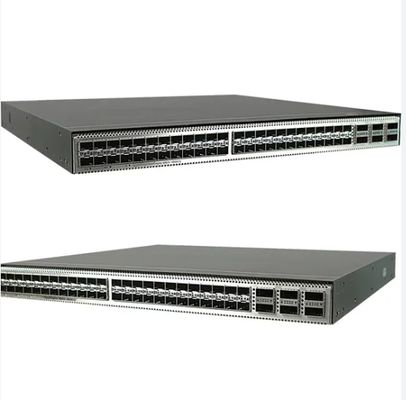

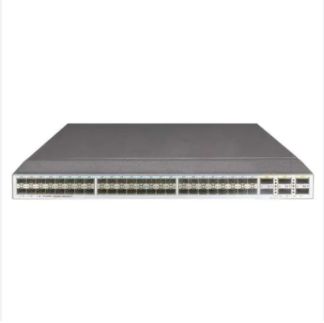

48*25GE SFP28 (Uwaga: 1. Porty 25GE można skonfigurować do pracy z prędkością 10 Gbit/s lub 1 Gbit/s. Co cztery porty 25GE downlink tworzą grupę i można je skonfigurować do pracy z prędkością 10 Gbit/s lub 1 Gbit/s za pomocą polecenia; 2. Moduły optyczne liniowe 10GE LRM/80KM nie są obsługiwane; 3. Obsługiwane są kable miedziane 25GE o długości 1 m i kable miedziane 10GE o długości 1 m/3 m/5 m, a negocjacja automatyczna kabli miedzianych nie jest obsługiwana; 4. Kable miedziane 25GE mogą być używane tylko na portach stosu i portach M-LAG peer-link.) |
| Interfejs usług uplink |
6*100GE QSFP28 (Uwaga: 1. Każdy port 100G QSFP28 można skonfigurować do pracy z prędkością 40 Gbit/s. 2. Port 100G QSFP28 nie może być podzielony na cztery porty 25GE lub 10GE. 3. Obsługiwane są kable miedziane 100GE i 40GE o długości 1/3/5 m, ale negocjacja automatyczna kabli miedzianych nie jest obsługiwana. Kable miedziane 100GE i 40GE mogą być używane tylko na interfejsach stosu i interfejsach M-LAG peer-link. Kable miedziane 100G o długości 3/5 m obsługują tylko RS FEC. Po skonfigurowaniu trybu non-RS FEC, port przechodzi w stan błędu.) |
| Port serwisowy obsługujący funkcję stosu |
Porty optyczne 25GE i porty optyczne 100GE |
| RTC |
Obsługiwane |
| Typowy pobór mocy [W] |
226 W (100% przepustowości, szybkie kable SFP28 na 48 portach i szybkie kable QSFP28 na 6 portach, podwójne moduły zasilania)
261 W (100% przepustowości, moduły optyczne krótkiego zasięgu na wszystkich portach, podwójne moduły zasilania)
|
| Typowe rozpraszanie ciepła [BTU/godz.] |
771 BTU/godz. (100% przepustowości, szybkie kable SFP28 na 48 portach i szybkie kable QSFP28 na 6 portach, podwójne moduły zasilania)
891 BTU/godz. (100% przepustowości, moduły optyczne krótkiego zasięgu na wszystkich portach, podwójne moduły zasilania)
|
| Statyczny pobór mocy [W] |
167 W |
| Statyczne rozpraszanie ciepła [BTU/godz.] |
570 BTU/godz. |
| Maksymalny pobór mocy [W] |
384 W |
| Maksymalne rozpraszanie ciepła |
1310 BTU/godz. |

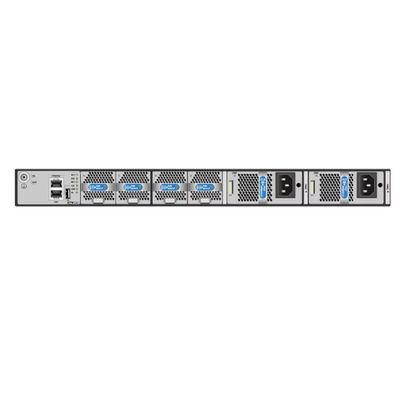

| Liczba modułów zasilania |
2 |
| Zasilanie zapasowe |
Kopia zapasowa 1+1 |
| Znamionowe napięcie wejściowe [V] |
Znamionowy zakres napięcia wejściowego AC: od 100 V AC do 240 V AC; 50/60 Hz
Znamionowy zakres napięcia wejściowego –48 V DC: –48 V DC do –60 V DC
Znamionowy zakres napięcia wejściowego dla 600 W AC i 240 V DC: 240 V DC
Znamionowy zakres napięcia wejściowego dla 1200 W HVDC: 240 V DC do 380 V DC
|
| Zakres napięcia wejściowego [V] |
Maksymalny zakres napięcia wejściowego AC: od 90 V AC do 290 V AC; od 45 Hz do 65 Hz
Maksymalny zakres napięcia wejściowego –48 V DC: –38,4 V DC do –72 V DC
Maksymalny zakres napięcia wejściowego dla 600 W AC i 240 V DC: od 190 V DC do 290 V DC
Maksymalny zakres napięcia wejściowego dla 1200 W HVDC: od 190 V DC do 400 V DC
|
| Maksymalny prąd wejściowy [A] |
Moduł zasilania 600 W AC i 240 V DC (seria PAC600S12):
· 8 A (od 100 V AC do 240 V DC)
· 4 A (240 V DC)
Moduł zasilania 1000 W DC (seria PDC1000S12): 30 A (–48 V DC do –60 V DC)
Moduł zasilania wysokiego napięcia DC 1200 W (seria PHD1K2S12): 8 A
|
| Znamionowa moc wyjściowa [W] |
600 W (AC i 240 V HVDC)
1000 W (–48 V DC)
1200 W (380 V HVDC)
|
| Certyfikacja |
· Zgodność z normami bezpieczeństwa.
· Zgodność z normami EMC.
· Zgodność z normami ochrony środowiska.
|
| Ochrona przeciwprzepięciowa zasilania [kV] |
AC: 6 kV w trybie wspólnym i 6 kV w trybie różnicowym
DC: 4 kV w trybie wspólnym i 2 kV w trybie różnicowym
HVDC: 4 kV w trybie wspólnym i 2 kV w trybie różnicowym
|
| Typy wentylatorów |
Wtykowe |
| Liczba wentylatorów |
4 |
| Zapasowe wentylatory |
Urządzenie obsługuje kopię zapasową 3+1 modułów wentylatorów, które działają w trybie gotowości. System może działać poprawnie przez krótki czas po awarii pojedynczego modułu wentylatora. Zaleca się natychmiastową wymianę uszkodzonego modułu wentylatora. |
| Tryb rozpraszania ciepła |
Chłodzenie powietrzem |
| Kierunek przepływu powietrza |
Od przodu do tyłu lub od tyłu do przodu, w zależności od modułów wentylatorów i modułów zasilania. |
| Dostępność |
0,9999962836 |
| MTBF [rok] |
47,81 lat |
| MTTR [godzina] |
1,95 godziny |
| Hałas w normalnej temperaturze (27°C, ciśnienie akustyczne) [dB(A)] |
- Przepływ powietrza od przodu do tyłu:< 58 dB(A)
- Przepływ powietrza od tyłu do przodu:< 57 dB(A)
|
| Hałas w wysokiej temperaturze (40°C, ciśnienie akustyczne) [dB(A)] |
- Przepływ powietrza od przodu do tyłu:< 75 dB(A)
- Przepływ powietrza od tyłu do przodu:< 74 dB(A)
|
| Długotrwała wysokość eksploatacyjna [m (ft.)] |
≤ 5000 m (16404 ft.) |
| Długotrwała wilgotność względna podczas pracy [RH] |
Od 5% RH do 95% RH, bez kondensacji |
| Długotrwała temperatura pracy [°C (°F)] |
Od 0°C do 40°C (od 32°F do 104°F) na wysokości od 0 do 1800 m (od 0 do 5906 stóp)
UWAGA:
Gdy wysokość wynosi od 1800 do 5000 m (od 5096 do 16404 stóp), najwyższa temperatura pracy obniża się o 1°C (1,8°F) za każdym razem, gdy wysokość wzrasta o 220 m (722 stóp).
|
| Wysokość przechowywania [m (ft.)] |
≤ 5000 m (16404 ft.) |
| Wilgotność względna podczas przechowywania [RH] |
Od 5% RH do 95% RH, bez kondensacji |
| Temperatura przechowywania [°C (°F)] |
Od –40°C do +70°C (od –40°F do +158°F) |
