RRU3959/BBM/BYE/BPD Zewnętrzne urządzenie zdalnego nadawania radiowego zasilane prądem szafa

Przegląd

Przegląd i Funkcje

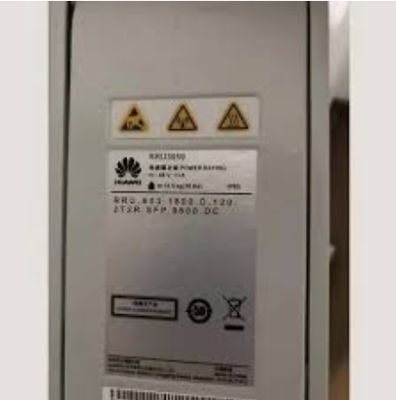

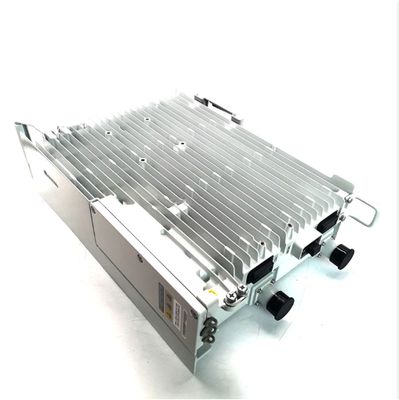

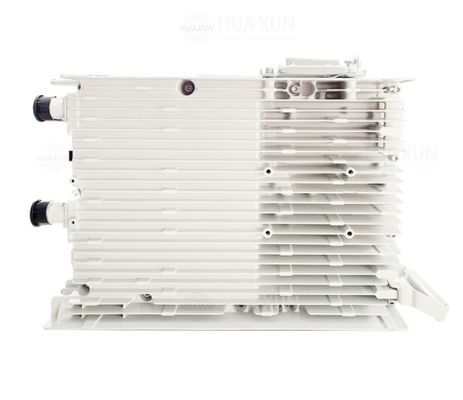

• RRU3959 (i RRU3959w) to zewnętrzna zdalna jednostka radiowa (RRU) używana w rozproszonych architekturach stacji bazowych.

• Obsługuje funkcje radiowe: modulację, demodulację, łączenie/dzielenie sygnałów pasma podstawowego i RF.

• Wykorzystuje techniki radia definiowanego programowo (SDR), umożliwiając konfiguracje trybów (wielotrybowe, wielopasmowe) za pomocą oprogramowania.

• Posiada konstrukcję z dwoma nadajnikami / dwoma odbiornikami w celu zwiększenia mocy wyjściowej / przepustowości.

•

  Porty fizyczne i interfejsu
  Z Tabeli 1-1:

  • Porty RF: 2 × złącza DIN (do systemu antenowego)

  • Porty CPRI: 2 × złącza DLC (połączenie z BBU)

  • Port zasilania: 1 złącze żeńskie (beznarzędziowe typu pressfit) zasilające –48 V DC (zakres napięcia –36 V do –57 V)

  • Port RET: 1 × DB9 (dla Remote Control Unit, RCU)

  • Port alarmowy: 1 × DB15 (dla alarmów zewnętrznych)

  Pasma częstotliwości / IBW
  Z tabel specyfikacji częstotliwości:

  Wariant / Typ	RX (MHz)	TX (MHz)	IBW (MHz)
  RRU3959 P900	890 – 915	935 – 960	25
  RRU3959 E900	880 – 915	925 – 960	35
  RRU3959 1800	1710 – 1785	1805 – 1880	45
  RRU3959 2100	1920 – 1980	2110 – 2170	60
  RRU3959w 1800	1710 – 1785	1805 – 1880	75

  Przepustowość (tryb pojedynczy / wielotrybowy)

  • W trybie GSM (900 / 1800), RRU3959 / 3959w obsługuje do 8 TRX.

  • W UMTS (na 900 / 2100) trybie:
     • Bez MIMO: do 6 nośnych
     • Z MIMO: do 4 nośnych

  • W LTE (FDD) trybie:
     • RRU3959 (1800 MHz) obsługuje 2 nośne (szerokość pasma 1.4, 3, 5, 10, 15, 20 MHz)
     • RRU3959 (2100 MHz) obsługuje 4 nośne (szerokość pasma 5, 10, 15, 20 MHz)
     • RRU3959w obsługuje 2 nośne LTE (5, 10, 15, 20 MHz)

  • Obsługiwane są kombinacje wielotrybowe (GSM + UMTS, GSM + LTE, UMTS + LTE itp.) (w ramach ograniczeń pasma)

  Czułość odbiornika
  Z tabeli czułości (Tabela 2-4)

  • GSM 900: –113.7 dBm (1-kierunkowy), –116.5 dBm (2-kierunkowy), –119.2 dBm (teoretyczny)

  • GSM 1800: –114.0 dBm (1-kierunkowy), –116.8 dBm (2-kierunkowy), –119.5 dBm (teoretyczny)

  • UMTS 900: –125.8 / –128.6 / –131.3 dBm

  • UMTS 2100: –126.1 / –128.9 / –131.6 dBm

  • LTE (FDD):
     • 900: –106.3 / –109.1 / –111.8 dBm
     • 1800: –106.6 / –109.4 / –112.1 dBm
     • 2100: –106.9 / –109.7 / –112.4 dBm

  Moc wyjściowa
  Z różnych tabel „typowych mocy wyjściowych” i notatek:

  • W trybie GSM (900 / 1800), maks. na nośną wynosi 60 W (z zastrzeżeniem licencji).

  • W warunkach wysokościowych moc jest obniżana: na wysokości 3500–4500 m → –1 dB; na wysokości 4500–6000 m → –2 dB.

  • Dla podwójnych nośnych LTE zalecane jest dopasowanie gęstości widmowej mocy (PSD) (tj. równa moc na szerokość pasma).

  • „Typowa” moc wyjściowa na nośną zależy od trybu (GSM, UMTS, LTE) i liczby nośnych (patrz tabele w dokumencie)

  Pobór mocy i wejście

  • Wejście: –48 V DC (–36 V do –57 V)

  • RRU3959 / RRU3959w obsługuje zasilanie AC za pośrednictwem zewnętrznego modułu AC/DC lub modułu OPM15M.

  • Typowe i maksymalne wartości poboru mocy są mierzone w temperaturze 25 °C; wahania obciążenia wpływają na zużycie.

  Specyfikacje środowiskowe i inne

  • Zaprojektowany do instalacji zewnętrznej, blisko anten.

  • Temperatura pracy, ochrona, wymiary mechaniczne itp. są częścią pełnej specyfikacji, ale nie wyodrębniłem wszystkich ze źródeł, które przeglądałem.

  •
