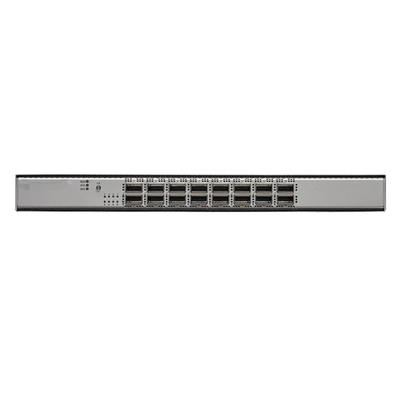

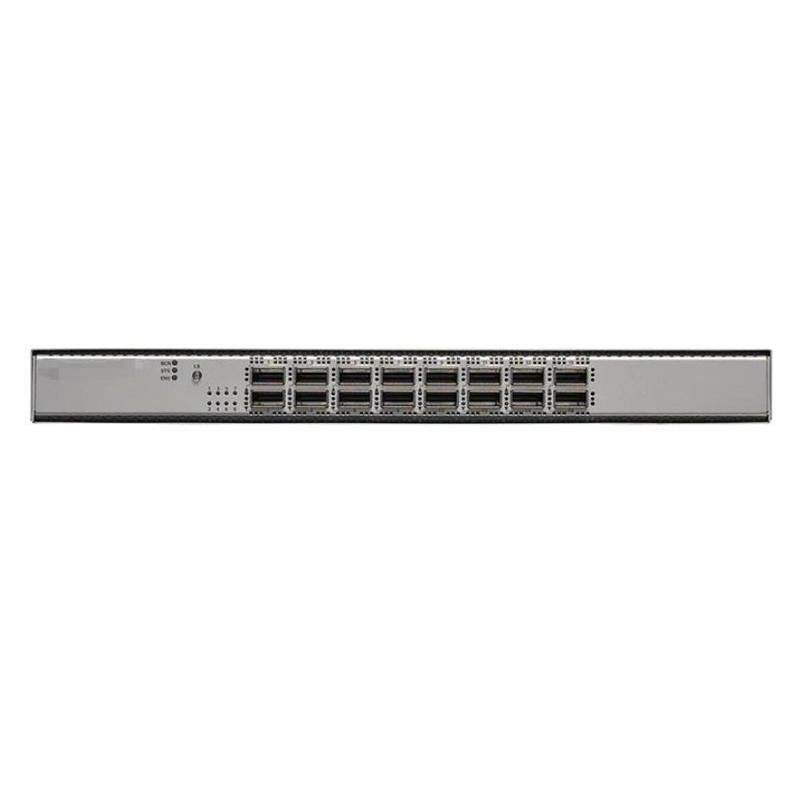

N9K-C9316D-GX Przełącznik szkieletowy Nexus 9316D z 16 portami 400/100G QSFP-DD

Specyfikacja N9K-C9316D-GX

Porty

●  16 portów 400/100/40-Gb/s QSFP-DD

Fizyczne

●  Pamięć systemowa: 16 GB NX-OS, 24 GB ACI

●  Dysk SSD: 128 GB

●  USB: 1 port

●  Porty konsoli szeregowej RS-232: 1

●  Porty zarządzania: 2 (1 x 10/100/1000BASE-T i 1 x 1-Gb/s SFP+)

●  Procesor Broadwell-DE: 4 rdzenie

●  Wymiary (wys. x szer. x gł.): 3,38 x 17,37 x 22,27 cala (8,59 x 44,13 x 56,58 cm)

Bufor pakietów

●  80 MB scentralizowanego bufora

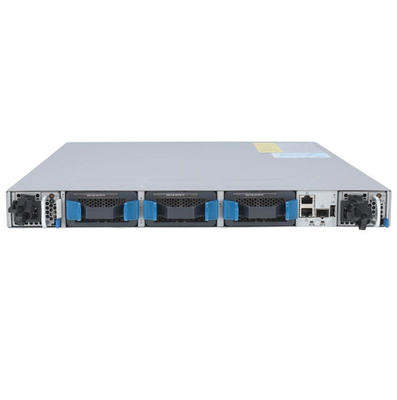

Chłodzenie

●  Wentylatory: NXA-FAN-35CFM-PI i NXA-FAN-35CFM-PE

●  5+1 redundancja

●  Kierunek przepływu powietrza: wlot od strony portu lub wylot od strony portu

●  Wymiana podczas pracy: Tak

Zasilanie

●  AC:

◦   Zasilacze AC 1100 W (do 2)

◦   1+1 redundancja

◦   Zasilacze z certyfikatem 80 Plus Platinum o sprawności 90% lub większej (obciążenie od 20 do 100%)

◦   Częstotliwość: 50 do 60 Hz (AC)

◦   Zgodność z RoHS: Tak

◦   Wymiana podczas pracy: Tak

◦   Opcje: wlot od strony portu lub wylot od strony portu

◦   Typowa moc: 650 W (AC)

●  DC:

◦   Zasilacze DC 1100 W (do 2)

◦   1+1 redundancja

◦   Zasilacze z certyfikatem 80 Plus Platinum o sprawności 90% lub większej (obciążenie od 20 do 100%)

●  Wysokie napięcie AC/DC

◦   Moc: 1200 W AC, 930 W DC lub 1200 W HVAC/HVDC

◦   Napięcie wejściowe: 100 do 240 V * AC lub –40 do –72 V DC (minimum i maksimum), –48 do –60 V DC (nominalne)

Środowisko

●  Temperatura pracy: 32 do 104°F (0 do 40°C)

●  Temperatura przechowywania (niepracująca): -40 do 158°F

●  (-40 do 70°C)

●  Wilgotność: 5 do 85% (bez kondensacji)

●  Wysokość: 0 do 13 123 stóp (0 do 4000 m)

Maksymalna liczba tras IPv4 Longest Prefix Match (LPM)

896 000

Maksymalna liczba wpisów hostów IPv4

896 000

Maksymalna liczba wpisów adresów MAC

256 000

Maksymalna liczba tras multicast

32 000

Liczba grup IGMP snooping

Wysyłka: 8000

Maksymalna: 32 000

Maksymalna liczba wpisów Access-Control-List (ACL)

Na wycinek silnika przekazywania:

●  5000 wejściowych

●  2000 wyjściowych

●  Maks.: 20 000 wejściowych, 8000 wyjściowych

Maksymalna liczba sieci VLAN

3967

Liczba instancji Virtual Routing and Forwarding (VRF)

Wysyłka: 1000

Maksymalna: 16 000

Maksymalna liczba ścieżek ECMP

64

Maksymalna liczba kanałów portów

512

Maksymalna liczba łączy w kanale portu

32

Liczba aktywnych sesji SPAN

4

Maksymalna liczba sieci VLAN w instancjach Rapid per-VLAN Spanning Tree (RPVST)

3967

Maksymalna liczba grup Hot-Standby Router Protocol (HSRP)

490

Maksymalna liczba instancji Multiple Spanning Tree (MST)

64

Rozmiar tabeli przepływów używany dla platformy Cisco Tetration Analytics

64 000

Liczba wpisów Network Address Translation (NAT)

1023

Zgodność z przepisami

Produkty powinny być zgodne z oznaczeniami CE zgodnie z dyrektywami 2004/108/WE i 2006/95/WE.

Bezpieczeństwo

●  UL 60950-1 Second Edition

●  CAN/CSA-C22.2 nr 60950-1 Second Edition

●  EN 60950-1 Second Edition

●  IEC 60950-1 Second Edition

●  AS/NZS 60950-1

●  GB4943

EMC: Emisje

●  47CFR Part 15 (CFR 47) Klasa A

●  AS/NZS CISPR22 Klasa A

●  CISPR22 Klasa A

●  EN55022 Klasa A

●  ICES003 Klasa A

●  VCCI Klasa A

●  EN61000-3-2

●  EN61000-3-3

●  KN22 Klasa A

●  CNS13438 Klasa A

Uwaga: Cisco Nexus N9K-C9364C spełnia normy EMC dotyczące emisji promieniowania we wszystkich konfiguracjach, z wyjątkiem sytuacji, gdy używanych jest więcej niż 40 optycznych modułów wtykowych o numerze części Cisco 10-3142-02 (lub 10-3142-01).

EMC: Odporność

●  EN55024

●  CISPR24

●  EN300386

●  Seria KN 61000-4

RoHS

Produkt jest zgodny z RoHS-6 z wyjątkami dla kul Ball Grid-Array (BGA) i ołowiu
złącza wciskane.
