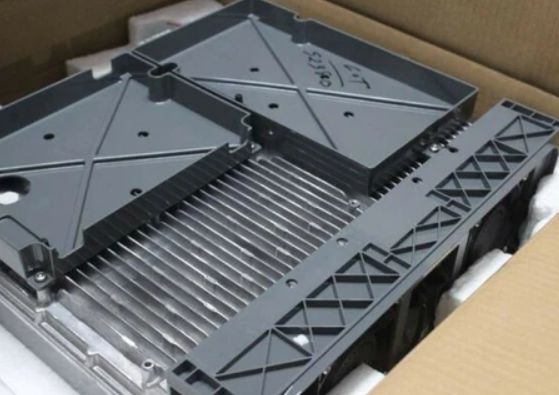

472181A FSMF (Flexible System Module Fabric), jednostka przetwarzania pasma podstawowego i kontroli dla stacji bazowej Nokia Flexi Multiradio

Nokia 472181A to moduł FSMF (Flexible System Module Fabric), jednostka przetwarzająca i sterująca pasmem podstawowym dla stacji bazowej Nokia Flexi Multiradio. Kluczowe cechy obejmują również kompaktową konstrukcję do montażu w stojaku, opcjonalne moduły transportowe i rozszerzające moc oraz zgodność z różnymi przepisami.

• Rola: Główna jednostka pasma podstawowego (BBU) dla platformy Flexi Multiradio, obsługująca przetwarzanie pasma podstawowego, zarządzanie sygnałami i koordynację.
• Pojemność: Obsługuje wiele sektorów i operatorów, a pojemność można zwiększać poprzez dodanie maksymalnie dwóch modułów rozszerzenia pasma podstawowego (FBBC).
• Obsługa wielu standardów: Możliwość jednoczesnego korzystania z sieci GSM, WCDMA i LTE.

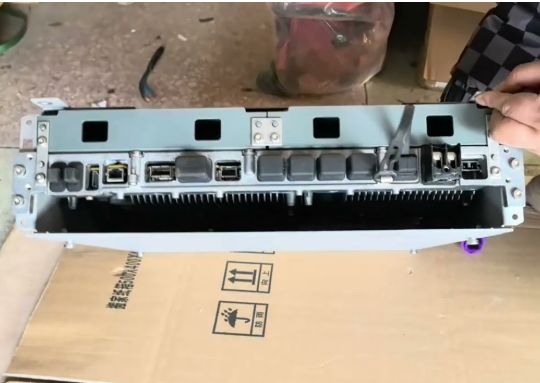

• Porty:
  • Optyczny: Wiele portów optycznych SFP/SFP+ do łączności RRU (np. 1-3GE(e)/1-3GE(o)) i port rozszerzeń SFP.
  • Elektryczny: 1x port elektryczny RJ45 do transmisji S1.
  • Wewnętrzny: 2x złącza wewnętrzne QSFP do rozbudowy pasma podstawowego.
  • Inny: Zewnętrzne porty alarmowe, synchronizacyjne i lokalne porty konserwacyjne.
• Synchronizacja: Zintegrowany GPS i1588V2.
• Moc: Opcjonalny podmoduł dystrybucji mocy z czterema wyjściami mocy (-48 V).

• Wymiary: 447 mm x 130 mm x 420 mm
• Waga: 15 kg
• Współczynnik kształtu: Kompaktowa konstrukcja o wysokości 3U i montażu w szafie 19-calowej.
• Chłodzenie: Aktywne chłodzenie zapewniające wysoką niezawodność.

• Rozbudowa modułowa: Można rozszerzyć o moduły FBBC (dla większej liczby portów optycznych i pojemności) lub moduły FTIF (dla dodatkowych funkcji transportowych).
• Transport: Zintegrowany transport Ethernet o dużej przepustowości.
• Zgodność: Zgodny z przepisami FCC część 15 i dyrektywami UE RoHS.
