Przegląd produktu
Cisco QSFP-40/100-SRBD to wysokiej wydajności moduł nadajnika optycznego o podwójnej prędkości, zaprojektowany z myślą o obsłudze transmisji Ethernet 40G i 100G.Wykorzystuje zaawansowaną technologię SR-BiDi (Short Range Bi-Directional) i działa na włóknie multimodowe (MMF) z łącznikami LC duplex, umożliwiając uproszczone okablowanie i opłacalne modernizacje sieci.
Moduł ten jest szeroko stosowany w nowoczesnych centrach danych i sieciach przedsiębiorstw, w których konieczne jest ponowne wykorzystanie infrastruktury.Umożliwia płynną migrację z 40G do 100G bez konieczności zmiany istniejącego okablowania włókna, co czyni go wysoce wydajnym i skalowalnym rozwiązaniem dla rozbudowy sieci.
Wykorzystując technologię przesyłu dwufalowego (zwykle 850 nm i 900 nm), QSFP-40/100-SRBD obsługuje szybki transfer danych do 100 metrów przez OM4 MMF,zapewnienie niezawodnej łączności krótkiego zasięgu w środowiskach o dużej gęstości.

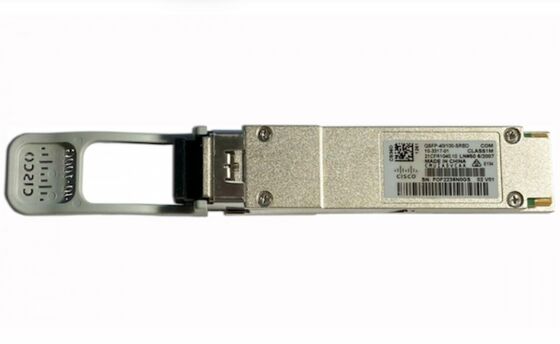

Na rysunku 1 przedstawiono przedni panel QSFP-40/100G-SRBD=.
Kluczowe cechy
- Wsparcie podwójnej stawki: 40GBASE-SR-BiDi i 100GBASE-SR-BiDi
- Interfejs dupleks LC (nie wymagane MPO/MTP)
- Do 100 m odległości transmisji przez OM4 MMF
- Wspiera światło OM3 i OM4
- Niskie zużycie energii dla energooszczędnej pracy
- Warto podłączalny QSFP
- Umożliwia płynną migrację 40G do 100G
- Idealny do połączeń międzysystemowych o krótkim zasięgu
Szybkie specyfikacje
| Pozycja |
Opis |
| Nazwa produktu |
Cisco QSFP-40/100-SRBD |
| Wskaźnik kształtu |
QSFP / QSFP28 |
| Wskaźnik danych |
40 Gbps / 100 Gbps |
| Rodzaj włókna |
Włókna multimodowe (MMF) |
| Rodzaj złącza |
LC Duplex |
| Długość fali |
850nm / 900nm |
| Maksymalna odległość |
70m (OM3), 100m (OM4) |
| Zużycie energii |
~3,5 W |
| Digitalne monitorowanie diagnostyczne |
Wsparcie |
| Zastosowanie |
Centrum danych, sieci przedsiębiorstw |
Specyfikacje techniczne
| Parametry |
Specyfikacja |
| Technologia transmisji |
SR-BiDi (Bidirectional over 2 fibers) |
| Interfejs optyczny |
LC Duplex |
| Zgodność |
IEEE 802.3bm, QSFP MSA |
| Temperatura pracy |
10°C do 60°C |
| Temperatura przechowywania |
-40°C do 85°C |
| Wsparcie protokołowe |
Ethernet 40G / 100G |
| Kompatybilność włókien |
Środki pieniężne |
Jak działa technologia SR-BiDi
QSFP-40/100-SRBD wykorzystuje technologię optyczną SR-BiDi, która umożliwia dwukierunkowe przesyłanie danych za pomocą tylko dwóch pasm światła multimodowego, zamiast tradycyjnej 8-włóknowej architektury MPO.
Każde włókno przenosi dane w obu kierunkach przy użyciu różnych długości fal, znacząco zmniejszając zużycie włókna przy zachowaniu wysokiej prędkości.
Architektura ta zapewnia kilka zalet:
- Zmniejsza złożoność okablowania światłowodowego
- Obniżenie kosztów instalacji i infrastruktury
- Umożliwia ponowne wykorzystanie istniejących sieci światłowodowych
- Upraszcza zarządzanie kablami do centrum danych
Wnioski
- Interkonekcja centrum danych (DCI)
- Sieci rdzeniowe i sieci agregacyjne przedsiębiorstw
- Infrastruktura obliczeniowa w chmurze
- Klastry obliczeniowe o wysokiej wydajności (HPC)
- Interkonekcja przełącznika Cisco (platforme Nexus / Catalyst)
Uwaga w sprawie zgodności
Moduł Cisco QSFP-40/100-SRBD jest kompatybilny z wieloma platformami sieciowymi Cisco.Zawsze weryfikuj wsparcie przed wdrożeniem.
Porównanie: QSFP-40/100-SRBD vs QSFP-100G-SR4
| Cechy |
QSFP-40/100-SRBD |
QSFP-100G-SR4 |
| Rodzaj złącza |
LC Duplex |
MPO/MTP |
| Wymagania dotyczące włókien |
MFW z dwustronną włókną |
MFW z 8-włóknowymi |
| Ścieżka aktualizacji |
40G → 100G |
Tylko 100G |
| Złożoność kabli |
Niskie |
Wyższy |
| Koszty infrastruktury |
Niższy |
Wyższy |
| Najlepszy przypadek zastosowania |
Migracja sieci |
Nowe rozmieszczenie wysokiej gęstości |
Wniosek:
QSFP-40/100-SRBD jest idealny dla środowisk wymagających niskokosztowych aktualizacji 100G bez zastępowania istniejącej infrastruktury światłowodowej, podczas gdy SR4 lepiej nadaje się do wdrażania w środowisku zagranicznym.
Częste pytania
Do czego służy Cisco QSFP-40/100-SRBD?
Jest używany do szybkiej transmisji danych w centrach danych, obsługując zarówno 40G, jak i 100G Ethernet przez światłowłókno multimodowe.
Czy QSFP-40/100-SRBD wymaga kabli MPO?
Moduł ten wykorzystuje łączniki LC duplex, eliminując potrzebę instalacji kabli MPO/MTP.
Jaka jest maksymalna odległość transmisji?
- Do 70 metrów na OM3 MMF
- Do 100 metrów na OM4 MMF
Czy ten moduł jest kompatybilny z przełącznikami Cisco?
Tak, jest przeznaczony dla platform Cisco, takich jak serii Nexus i Catalyst, w zależności od kompatybilności oprogramowania i sprzętu.
Jaka jest główna zaleta technologii SR-BiDi?
Zmniejsza ona zużycie światła poprzez umożliwienie komunikacji dwukierunkowej na dwóch włóknach, uproszczając okablowanie i zmniejszając koszty infrastruktury.
Czy może obsługiwać zarówno sieci 40G, jak i 100G?
Tak, jest to moduł o podwójnej prędkości obsługujący zarówno tryby operacyjne 40G, jak i 100G.
Jaki rodzaj włókien jest wymagany?
Obsługuje światło OM3 i OM4 multimodowe z łącznikami LC duplex.
Dlaczego wybrać QSFP-40/100-SRBD?
- Zapewnione w przyszłości projektowanie dwustronnej stawki
- Kosztowo efektywna aktualizacja z 40G na 100G
- Uproszczona architektura okablowania oparta na LC
- Obniżenie kosztów infrastruktury i wdrożenia
- Idealne dla nowoczesnej ewolucji centrów danych
