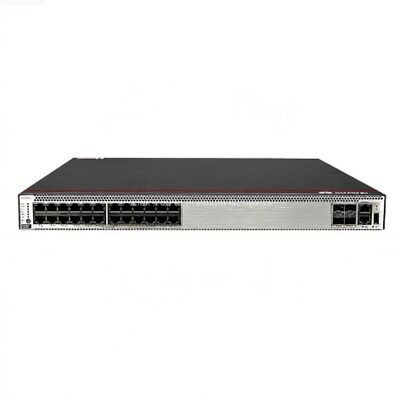

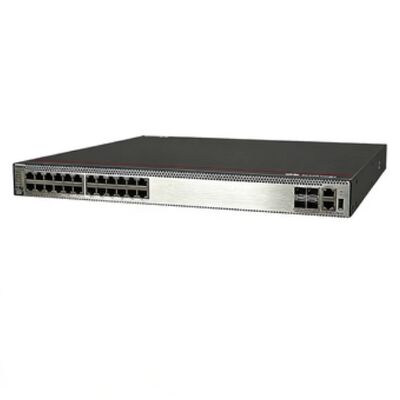

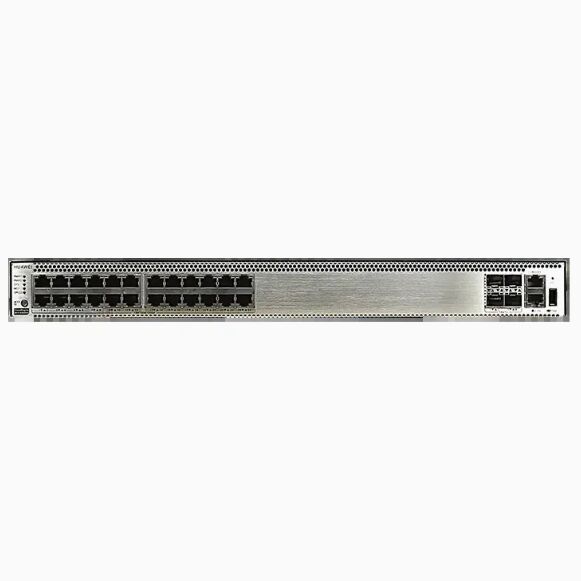

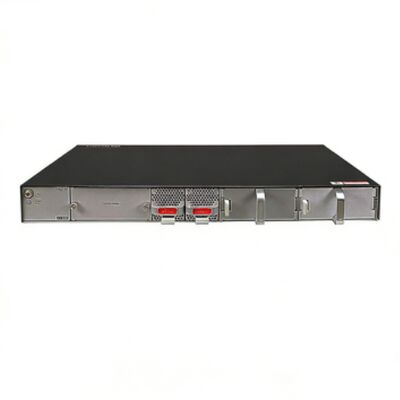

S5731-H24P4XC, Przełącznik Huawei S5731, 24xGE PoE+/4x10GE SFP+

P4XC SpecyfikacjaPort stały

24 porty 10/100/1000Base-T (PoE+), 4 porty 10GE SFP+

Wymiary (wys. x szer. x gł.)

43,6 mm x 442 mm x 420 mm

Wysokość obudowy

1 U

Waga obudowy (z opakowaniem)

8,6 kg

Slot rozszerzeń

Jeden slot rozszerzeń, obsługuje karty 2 x 40GE, 8 x 10GE Base-T, 2 x 25GE SFP28 lub 8 x 10GE SFP+

Typ zasilacza

1000 W PoE AC (wymienny)

Zakres napięcia znamionowego

Wejście AC (1000 W AC PoE): 100 V AC do 240 V AC, 50/60 Hz

Maksymalny zakres napięcia

• Wejście AC (1000 W AC PoE): 90 V AC do 290 V AC, 45 Hz do 65 Hz

• Wejście DC wysokiego napięcia (1000 W AC PoE): 190 V DC do 290 V DC (zgodne z certyfikacją DC wysokiego napięcia 240 V)

Maksymalne zużycie energii

• 121 W (bez PD) • 977 W (z PD, zużycie energii PD 720 W)

Hałas

• W normalnej temperaturze (moc akustyczna): 62,3 dB (A)

• W wysokiej temperaturze (moc akustyczna): 71,8 dB (A)

• W normalnej temperaturze (ciśnienie akustyczne): 52,8 dB (A)

Temperatura pracy

• 0-1800 m n.p.m.: -5

°

C do 45Wilgotność względnaCWilgotność względna5% do 95% (bez kondensacji)

C na każde 220 m wzrostu wysokości.5% do 95% (bez kondensacji)-40

°

C do +70Wilgotność względnaCWilgotność względna5% do 95% (bez kondensacji)

Specyfikacja ochrony przeciwprzepięciowej (port serwisowy)

Tryb wspólny:

• Tryb wspólny: 6 kV 6 kV

• Tryb różnicowy: Zgodność ze standardami IEEE 802.1d288 tys. wpisów w tablicy adresów MAC

• Tryb wspólny: ±6 kV

Rozpraszanie ciepłaZgodność ze standardami IEEE 802.1d288 tys. wpisów w tablicy adresów MAC

Tablica adresów MACZgodność ze standardami IEEE 802.1d288 tys. wpisów w tablicy adresów MAC

Nauka i starzenie się adresów MAC

Wpisy adresów MAC statyczne, dynamiczne i czarne dziury

Filtrowanie pakietów na podstawie adresów MAC źródła

VLAN

4094 sieci VLAN

VLAN dla gości i VLAN dla głosu

GVRP

MUX VLAN

Przypisanie VLAN na podstawie adresów MAC, protokołów, podsieci IP, zasad i portów

Mapowanie VLAN

Usługi bezprzewodowe

Kontrola dostępu AP, zarządzanie domeną AP i zarządzanie szablonami konfiguracji AP

CAPWAP, lokalizacja tagu/terminala i analiza widma

Ochrona przed pętlą Ethernet

Topologia pierścieniowa RRPP i wielokrotne instancje RRPP

Topologia drzewa Smart Link i wielokrotne instancje Smart Link, zapewniające ochronę na poziomie milisekund

przełączanie

SEP

ERPS (G.8032)

BFD dla OSPF, BFD dla IS-IS, BFD dla VRRP i BFD dla PIM

STP (IEEE 802.1d), RSTP (IEEE 802.1w) i MSTP (IEEE 802.1s)

Ochrona BPDU, ochrona root, ochrona przed pętlą

MPLS

MPLS L3VPN

MPLS L2VPN (VPWS/VPLS)

MPLS-TE

MPLS QoS

Routing IP

Trasy statyczne, RIP v1/2, RIPng, OSPF, OSPFv3, IS-IS, IS-ISv6, BGP, BGP4+, ECMP, polityka routingu

Do 512 tys. wpisów FIBv4

Do 64 tys. wpisów FIBv6

Interoperacyjność

VLAN-Based Spanning Tree (VBST), współpracujący z PVST, PVST+ i RPVST

Link-type Negotiation Protocol (LNP), podobny do DTP

VLAN Central Management Protocol (VCMP), podobny do VTP

Funkcje IPv6

Do 64 tys. wpisów ND

PMTU

IPv6 Ping, IPv6 Tracert i IPv6 Telnet

Listy ACL oparte na adresach IPv6 źródła, adresach IPv6 docelowych, portach warstwy 4 lub typach protokołów

Przeszukiwanie Multicast Listener Discovery (MLDv1/v2)

Adresy IPv6 skonfigurowane dla podinterfejsów, VRRP6, DHCPv6 i L3VPN

Multicast

Przeszukiwanie IGMP v1/v2/v3 i szybkie opuszczanie IGMP

Przekazywanie multicast w sieci VLAN i replikacja multicast między sieciami VLAN

Równoważenie obciążenia multicast między portami członkowskimi trunk

Sterowany multicast

Statystyki ruchu multicast na port

IGMP v1/v2/v3, PIM-SM, PIM-DM i PIM-SSM

MSDP

MVPN

QoS/ACL

Ograniczanie przepustowości w kierunku przychodzącym i wychodzącym portu

Przekierowanie pakietów

Policja ruchu na port i dwutempowe trójkolorowe CAR

Osiem kolejek na port

Algorytmy kolejkowania DRR, SP i DRR+SP

WRED

Ponowne znakowanie pól 802.1p i DSCP pakietów

Filtrowanie pakietów na warstwie 2 do warstwy 4, filtrowanie nieprawidłowych ramek na podstawie adresu MAC źródła, adresu MAC docelowego, adresu IP źródła, adresu IP docelowego, numeru portu TCP/UDP, typu protokołu i identyfikatora VLAN

Ograniczanie przepustowości i kształtowanie ruchu oparte na kolejkach na portach

Bezpieczeństwo

Hierarchiczne zarządzanie użytkownikami i ochrona hasłem

Obrona przed atakami DoS, obrona przed atakami ARP i obrona przed atakami ICMP

Powiązanie adresu IP, adresu MAC, numeru portu i identyfikatora VLAN

Izolacja portów, bezpieczeństwo portów i przyklejanie MAC

MAC Forced Forwarding (MFF)

Wpisy adresów MAC czarnej dziury

Limit liczby nauczonych adresów MAC

Uwierzytelnianie IEEE 802.1x i limit liczby użytkowników na porcie

Uwierzytelnianie AAA, uwierzytelnianie RADIUS i uwierzytelnianie HWTACACS

NAC

SSH V2.0

HTTPS

Ochrona procesora

Lista czarna i biała

Śledzenie źródła ataku i karanie pakietów IPv6, takich jak pakiety ND, DHCPv6 i MLD

Bezpieczne uruchamianie

IPSec

MACSec-256

ECA

Oszustwo

Niezawodność

LACP

E-trunk

Ethernet OAM (IEEE 802.3ah i IEEE 802.1ag)

ITU-Y.1731

DLDP

LLDP

BFD dla BGP, BFD dla IS-IS, BFD dla OSPF, BFD dla trasy statycznej

VXLAN*

Bramy VXLAN L2 i L3

Brama scentralizowana i rozproszona

BGP-EVPN

Konfigurowane za pomocą protokołu NETCONF

Super Virtual Fabric (SVF)

Działanie jako nadrzędny element SVF do wirtualizacji przełączników downlink i punktów dostępowych jako jedno urządzenie do zarządzania.

Obsługiwana jest dwuwarstwowa architektura klienta.

IGMP snooping można włączyć na przełącznikach dostępowych (AS) i można skonfigurować maksymalną liczbę użytkowników dostępowych na porcie.

AS można konfigurować niezależnie. Usługi, które nie są obsługiwane przez szablony, można konfigurować na urządzeniu nadrzędnym.

Urządzenia stron trzecich są dozwolone między nadrzędnym elementem SVF a klientami.

Działanie jako klient SVF, który jest plug-and-play z zerową konfiguracją

iPCA

Bezpośrednie kolorowanie pakietów usług w celu zbierania statystyk w czasie rzeczywistym dotyczących liczby utraconych pakietów i wskaźnika utraty pakietów

Zbieranie statystyk dotyczących liczby utraconych pakietów i wskaźnika utraty pakietów na poziomie sieci i urządzenia

TWAMP

Dwukierunkowy pomiar wydajności łącza IP

Pomiar dwukierunkowego opóźnienia pakietów, jednokierunkowego wskaźnika utraty pakietów i jednokierunkowego jittera pakietów

Zarządzanie i

konserwacja

iStack, z maksymalnie 9 przełącznikami członkowskimi w stosie

SNMP v1/v2c/v3

RMON

Smart Application Control (SAC)

System NMS oparty na sieci Web Logi systemowe i alarmy o różnych poziomach ważności

GVRP

MUX VLAN

NetStream

Inteligentne O&M

*Przełączniki serii CloudEngine S5731-H wymagają licencji VXLAN lub zaawansowanego pakietu oprogramowania N1 do obsługi funkcji VXLAN.
