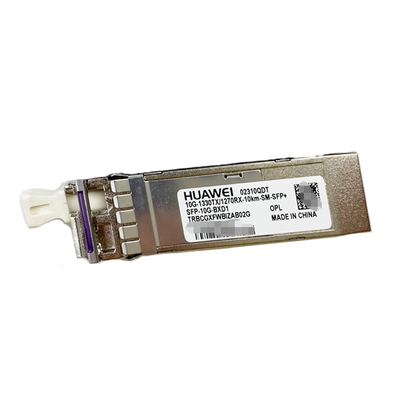

SFP-10G-BXD1, Transceiver optyczny Huawei SFP-10G, 10G SFP+, BIDI TX1330/RX1270, 10km SM

Transceiver optyczny SFP+ SFP-10G-BXD1 zgodny z Huawei to wysokowydajny moduł dwukierunkowy (BIDI) przeznaczony do obsługi łączy Ethernet 10G przez światłowód jednomodowy (SMF) na odległość do 10 km. Działając na długości fal 1330 nm TX / 1270 nm RX, umożliwia komunikację w trybie pełnego dupleksu na pojedynczej żyłce światłowodu LC, znacznie zmniejszając koszty okablowania światłowodowego w sieciach korporacyjnych i telekomunikacyjnych.

Ten moduł SFP+ z możliwością wymiany podczas pracy obsługuje standard 10GBASE-BX, zapewniając bezproblemową kompatybilność z przełącznikami, routerami i innymi urządzeniami sieciowymi Huawei wymagającymi szybkiej łączności optycznej. Dzięki cyfrowemu monitorowaniu diagnostycznemu (DDM/DOM) użytkownicy mogą monitorować w czasie rzeczywistym parametry optyczne, takie jak temperatura, napięcie i moc optyczna, co poprawia stabilność sieci.

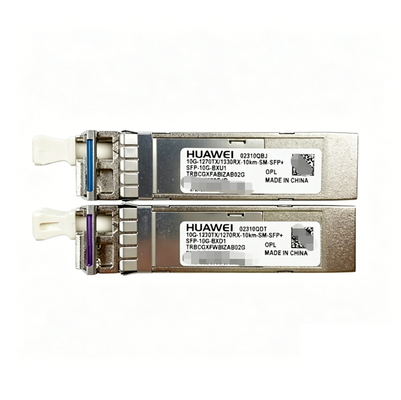

Stworzony z myślą o niezawodności i transmisji na duże odległości, SFP-10G-BXD1 jest szeroko stosowany w centrach danych, sieciach korporacyjnych, sieci szkieletowej FTTH i infrastrukturze telekomunikacyjnej. Działa jako moduł sparowany z SFP-10G-BXU1, tworząc kompletne dwukierunkowe łącze optyczne.

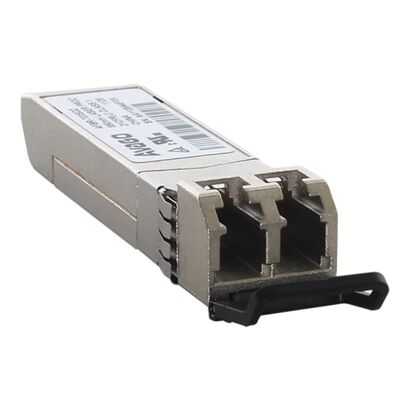

Rysunek 1 przedstawia panel przedni SFP-10G-BXD1.

• Transceiver 10G SFP+ BIDI (rozwiązanie jednowłóknowe)
• Długość fali 1330nm TX / 1270nm RX
• Odległość transmisji do 10 km (SMF)
• Odległość transmisji do 10 km (SMF)
• Złącze dupleksowe LC
• Zgodność z SFP+ MSA i możliwością podłączania podczas pracy
• Obsługuje monitorowanie DDM/DOM
• Niskie zużycie energii i wysoka stabilność
• W pełni kompatybilny ze sprzętem sieciowym Huawei

W przeciwieństwie do tradycyjnych modułów dwuwłóknowych, SFP-10G-BXD1 wykorzystuje technologię BiDi (dwukierunkową), która umożliwia:

• Jedno włókno do transmisji i odbioru
• Praca w połączeniu z SFP-10G-BXU1
• Zmniejszone koszty wdrożenia światłowodu nawet o 50%
• Idealny do środowisk o dużej gęstości lub ograniczonej infrastrukturze światłowodowej

Moduł ten jest kompatybilny z:

• Przełączniki i routery Huawei (porty SFP+ 10G)
• Przełączniki Ethernet dla przedsiębiorstw
• Przełączniki agregacyjne w centrach danych
• Dowolny port 10G SFP+ zgodny z MSA (w zależności od dostawcy)

• Połączenie centrum danych (DCI)
• Szkielet sieci korporacyjnej
• Sieci dostępowe Metro Ethernet
• Infrastruktura FTTH/FTTx
• Systemy transmisji operatorów telekomunikacyjnych

• Wykorzystuje tylko jedno włókno zamiast dwóch
• Niższy koszt wdrożenia
• Łatwiejsze zarządzanie kablami
• Taka sama wydajność 10 Gb/s jak w przypadku modułów LR (w zasięgu 10 km)
• Lepsza skalowalność w środowiskach o ograniczonej liczbie włókien

Stosowany jest do transmisji optycznej 10G po światłowodzie jednomodowym na odległość do 10km, głównie w sieciach korporacyjnych i telekomunikacyjnych.

Tak. Aby zapewnić prawidłową komunikację dwukierunkową, należy go używać z modułem SFP-10G-BXU1.

• SR wykorzystuje światłowód wielomodowy (krótki zasięg, ~300m)
• LR wykorzystuje dwa włókna jednomodowe (~10 km, 2 włókna)
• BXD1 wykorzystuje pojedyncze włókno (tylko 1 nić) w technologii BiDi

Tak, jeśli przełącznik obsługuje moduły SFP+ zgodne ze standardem MSA, ale zgodność zależy od ograniczeń dostawcy.

Tak, będzie działać bez monitorowania, ale DDM zapewnia diagnostykę w czasie rzeczywistym w celu lepszej konserwacji.

Światłowód jednomodowy (SMF), zazwyczaj kabel simpleksowy OS2 LC.

Połączenie nie zostanie nawiązane, ponieważ długości fal muszą być zgodne (projekt odwróconej pary TX/RX).

Nasz moduł jest produkowany i testowany pod ścisłą kontrolą jakości, zapewniając:

• Testy 100% kompatybilności
• Stabilna wydajność optyczna
• Niski bitowy współczynnik błędów (BER)
• Niezawodność na poziomie przemysłowym
• Wdrożenie typu plug-and-play
