Przegląd routera rdzeniowego klasy operatorskiej Huawei NE40E-X3A (CR5P03BASD75)

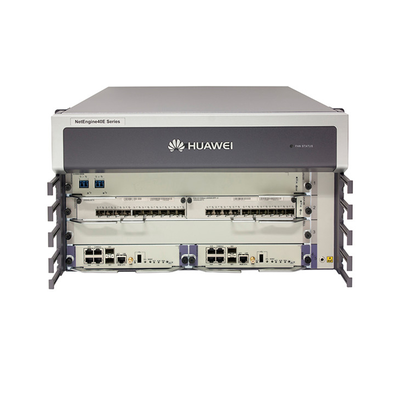

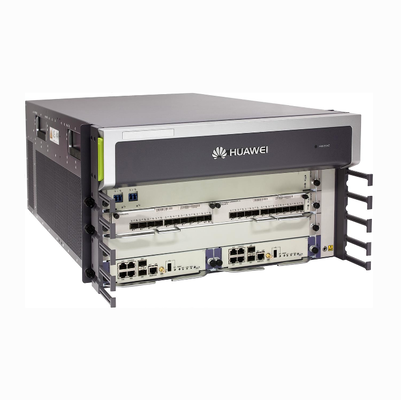

Huawei NetEngine NE40E-X3A (numer części: CR5P03BASD75) to flagowy router rdzeniowy klasy operatorskiej o wysokości 4U do montażu w stojaku, zaprojektowany z myślą o szkieletach dostawców usług o wysokich wymaganiach, konsolidacji korporacyjnej sieci WAN, wzajemnych połączeniach centrów danych (DCI) i bramach Cloud POP.
Zasilany przez opatentowane przez Huawei chipy przetwarzające Solar NP i działający na platformie Versatile Routing Platform (VRP), NE40E-X3A zapewnia wydajność przełączania do 1,08 Tbit/s i wydajność przekazywania 360 Mp/s. Zaprojektowany w kompaktowej, 5-gniazdowej architekturze pasywnej płyty montażowej (2 MPU + 3 jednostki przetwarzania liniowego), router ten łączy w sobie interfejsy 100GE/40GE/10GE o dużej gęstości z wszechstronnymi możliwościami IPv4/IPv6, MPLS TE, EVPN i CGN, aby zminimalizować koszty transmisji na bit.
⚡ Kluczowe cechy i wartość przedsiębiorstwa
-
Przepustowość na poziomie operatorskim: nieblokująca struktura przełączająca o przepustowości 1,08 Tbit/s obsługuje wideo 4K o dużej współbieżności, transmisję typu backhaul 5G i ruch w chmurze korporacyjnej z przewidywalną wydajnością szybkości łącza.
-
Kompaktowa konstrukcja nośnika 4U: Mieści 5 elastycznych gniazd sprzętowych (2 jednostki główne dla redundancji 1+1 master/slave + 3 gniazda jednostek przetwarzania linii) w oszczędzającej miejsce obudowie 4U.
-
Pełne przejście na IPv6 i CGN: Wbudowana obsługa sprzętowa DS-Lite, NAT444, NAT64, 6PE i NAT klasy operatorskiej (CGN) upraszcza przejście z IPv4 na IPv6 na dużą skalę bez pogorszenia przepustowości.
-
Niezawodność usług non-stop (czas sprawności na poziomie 99,999%): pasywna konstrukcja płyty montażowej z modułami MPU, modułami zasilania, modułami SFU i wentylatorami z możliwością wymiany podczas pracy. Obsługuje BFD, NSF, NSR, ISSU (aktualizacja oprogramowania w trakcie eksploatacji) i automatyczne przekierowywanie IP/TE.
-
Gotowość do kompleksowych rozwiązań MPLS i SD-WAN: pełna implementacja MPLS-TP, EVPN, SRv6 (routing segmentowy przez IPv6), HQoS i sprzętowa OAM Y.1731 w celu precyzyjnego egzekwowania umów SLA.
📋 Dane techniczne
| Parametr / metryka |
Szczegóły specyfikacji (CR5P03BASD75) |
| Marka i model |
Jednostka podwozia Huawei NetEngine NE40E-X3A |
| Numer części BOM |
CR5P03BASD75 (zawiera obudowę, 2 × MPU, 2 × zasilanie prądem stałym, brak podstawowej licencji na oprogramowanie) |
| Wydajność przełączania |
1,08 Tbit/s |
| Wydajność spedycji |
360 MP/s |
| Gniazda w obudowie |
Łącznie 5 gniazd: 2 × gniazda MPU (1+1 kopia zapasowa) + 3 × gniazda LPU (jednostka przetwarzania liniowego) |
| Współczynnik kształtu/wymiary |
Wysokość 4U (442 mm szer. × 650 mm gł. × 175 mm wys.) |
| Pobór mocy przy pełnym obciążeniu |
≤ 920 W (wejście prądu stałego) |
| Obsługiwane typy interfejsów |
100GE / 40GE / 10GE (LAN/WAN) / GE / FE / POS (OC-192c do OC-3c) / ATM / Kanałowe E1/T3 |
| VPN MPLS i L2/L3 |
MPLS TE, MPLS/BGP VPN (opcja A/B/C), VPLS, VLL, EVPN, PWE3, SRv6 |
| Redundancja sprzętu |
Redundancja 1+1 MPU, podwójne moduły zasilania, wentylatory i jednostki LPU z możliwością wymiany podczas pracy |
| Temperatura pracy |
Długoterminowo: 0°C do 45°C | Krótkotrwale: -5°C do 55°C |
| Wilgotność robocza |
Długoterminowo: 5% do 85% RH (bez kondensacji) |
⚖️ Tabela porównawcza wysokiej klasy routerów rdzeniowych
Zrozumienie, gdzie znajduje się NE40E-X3A w porównaniu z podstawowymi platformami operatorskimi i urządzeniami agregującymi w przedsiębiorstwie, pomaga w precyzyjnym doborze rozmiaru sieci:
| Metryka/cecha |
Huawei NE40E-X3A (CR5P03BASD75) |
Huawei NE5000E (CR5D00P2XX60) |
Cisco ASR1002-X (ASR1002X-20G) |
Huawei AR1220 (AR0M1200CC) |
| Segment docelowy |
Carrier Edge / rdzeń sieci WAN dla przedsiębiorstw |
Szkieletowy rdzeń Multi-Tera |
Krawędź sieci WAN dla średniego przedsiębiorstwa |
Brama małego oddziału |
| Wydajność przełączania |
1,08 Tbit/s (360 Mp/s) |
Wieloterabitowy (klaster podstawowy) |
Do 36 Gb/s (wbudowany) |
~200 Mbit/s |
| Gęstość interfejsu |
Wysoka (100GE / 40GE / 10GE / POS) |
Bardzo wysoka (100G / 400G POS/OTN) |
Naprawiono 4x sloty SFP + SPA |
2x GE WAN + 8x FE LAN |
| Architektura gniazd |
3× LPU + 2× MPU (modułowe) |
Dynamiczna macierz przełączników rdzeniowych |
Wbudowane gniazda SPA/NIM |
Naprawiono podwozie |
| Zaawansowane CGN/EVPN |
Natywny poziom chipa CGN i SRv6 |
Tylko podstawowy nośnik IP/MPLS |
Wymaga licencji zaawansowanych |
Podstawowy NAT i VPN |
| Współczynnik kształtu |
Kompaktowa obudowa 4U |
Obudowa z wieloma stojakami / o dużej gęstości |
Montaż w stojaku 2U |
Montaż na biurku/w stojaku 1U |
🔌 Certyfikowane karty dodatkowe i komponenty systemu zasilania
Aby uzyskać maksymalną gęstość portów i redundancję zasilania, sparuj CR5P03BASD75 z oficjalnymi kartami liniowymi i zasilaczami Huawei:
-
CR57LAXFA70: Huawei NE40E-X3A 100GE Line Processing Unit (LPU) do wysokowydajnej sieci szkieletowej WAN i trunkingu centrów danych.
-
CR5D00L1X7: Karta Flex interfejsu Huawei NE40E 10GE LAN/WAN do agregacji 10G o dużej gęstości.
-
CR5D0PSUFA70: Wysokowydajny moduł zasilacza prądu stałego zaprojektowany specjalnie z myślą o redundancji zasilania klasy operatorskiej 1+1.
Zapytanie ofertowe
> P1: Co zawiera pakiet podstawowy o numerze części CR5P03BASD75?
Odp.: Pakiet CR5P03BASD75 obejmuje obudowę hosta NE40E-X3A 4U, 2 główne jednostki przetwarzające (MPU) zapewniające redundancję płaszczyzny sterującej 1+1 oraz 2 moduły zasilacza prądu stałego. Należy pamiętać, że karty przetwarzania liniowego (LPU), transceivery optyczne i licencje na funkcje specjalistycznego oprogramowania (takie jak zaawansowane CGN lub określone pakiety IPsec) są sprzedawane osobno w zależności od wymagań topologii sieci.
> P2: Czy Huawei NE40E-X3A może jednocześnie obsługiwać moduły optyczne 100G SFP28/QSFP28 i starsze moduły POS?
O: Tak. Modułowa architektura LPU modelu NE40E-X3A umożliwia operatorom sieci umieszczanie w gniazdach kart z różnymi interfejsami. W tej samej obudowie można używać kart liniowych 100GE QSFP28 (CR57LAXFA70) ze starszymi kartami POS (OC-192c/STM-64c do OC-3c) lub kartami 10GE SFP+ (CR5D00L1X7), dzięki czemu idealnie nadaje się do migracji starszych sieci transportowych SDH/SONET do czystego protokołu IP/MPLS.
> P3: W jaki sposób NE40E-X3A zapewnia zerową utratę pakietów podczas przełączania MPU lub aktualizacji oprogramowania?
Odp.: Model NE40E-X3A obsługuje pełne protokoły Non-Stop Routing (NSR), Non-Stop Forwarding (NSF) i Graceful Restart (GR) w połączeniu z przełączaniem MPU 1+1 na poziomie sprzętowym. Tabele stanu płaszczyzny sterującej są synchronizowane w sposób ciągły pomiędzy aktywnymi i rezerwowymi jednostkami MPU. Co więcej, aktualizacje oprogramowania w ramach usługi (ISSU) umożliwiają aktualizację oprogramowania sprzętowego systemu bez przerywania ruchu z szybkością łącza na jednostkach LPU.
> P4: Jaki jest zakres gwarancji i model globalnej pomocy technicznej dla tego routera?
Odp.: Wszystkie nowe komponenty sprzętowe Huawei NE40E-X3A są objęte standardową roczną gwarancją ze zwrotem sprzętu do fabryki. W przypadku dostawców usług internetowych o znaczeniu krytycznym i środowisk korporacyjnych można dołączyć opcjonalne umowy Huawei Hi-Care, oferujące całodobową infolinię Globalnego Centrum Pomocy Technicznej (TAC), natychmiastowe prawa do aktualizacji oprogramowania oraz usługę wymiany części zamiennych w następnym dniu roboczym (NBD) lub w ciągu 4 godzin na miejscu.
