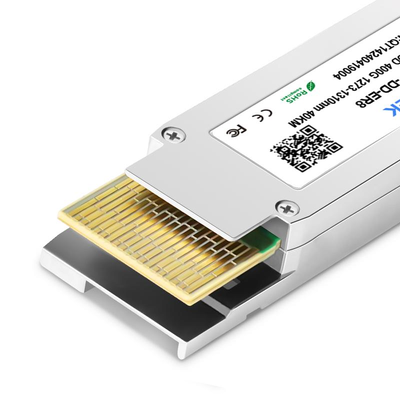

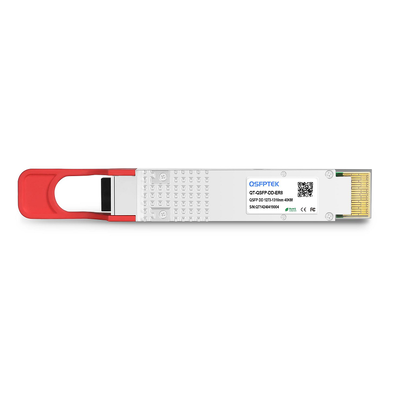

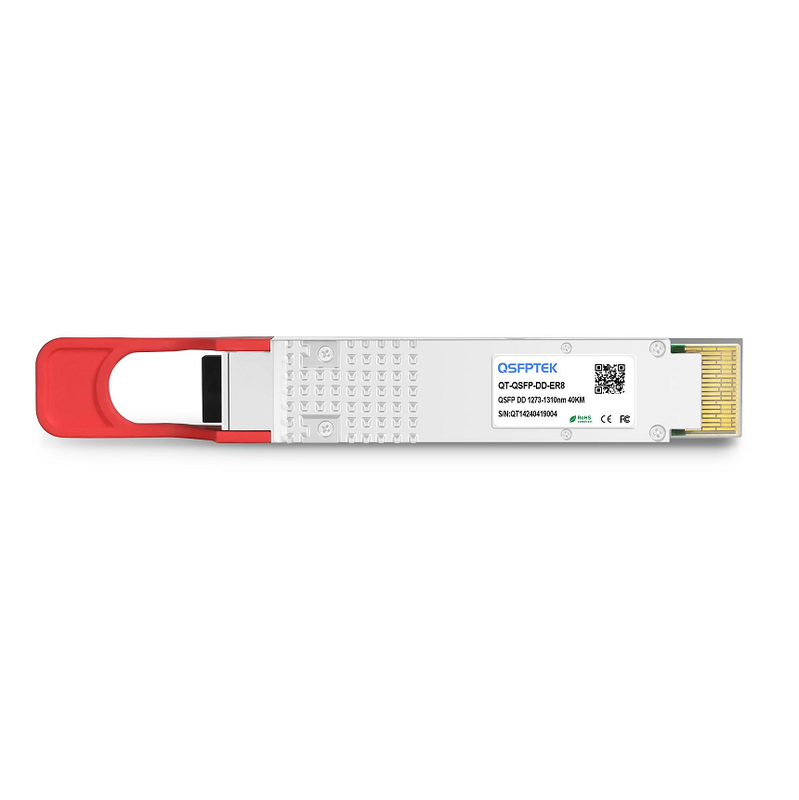

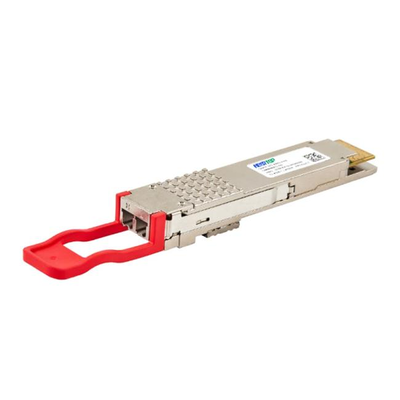

Opis ogólny
Ten moduł jest przeznaczony do zastosowań w komunikacji optycznej na odległość 40 km i jest zgodny ze standardem IEEE 802.3bs dla Ethernetu 400GE. Moduł zawiera 8-kanałowy nadajnik optyczny, 8-kanałowy odbiornik optyczny oraz blok zarządzania modułem z dwuprzewodowym interfejsem szeregowym. Sygnały optyczne są multipleksowane do pojedynczego światłowodu jednomodowego za pomocą standardowego złącza LC.
Zastosowania
- Ethernet 400GBASE-ER8
- Sieci telekomunikacyjne
- Połączenia między centrami danych
Cechy
- Zgodny z QSFP-DD MSA
- Zgodny z IEEE 802.3bs 400GBASE-ER8
- Obsługa cyfrowego monitorowania diagnostycznego
- Możliwość wymiany podczas pracy, interfejs elektryczny 76-pinowy
- Konstrukcja z multiplekserem/demultiplekserem 8 kanałów LAN-WDM
- 53,125 Gbit/s PAM4 Channel Electrical Serial Interface (400GAUI-8)
- Maksymalne zużycie energii 15,4 W
- Podwójne złącze LC
- Obsługuje przepustowość 425 Gb/s
- Do 40 km transmisji na światłowodzie jednomodowym
- Temperatura obudowy roboczej: 0°C do 70°C
- Pojedyncze zasilanie 3,3 V
- Zgodny z RoHS 2.0
Informacje o zamawianiu
| Numer części | Szybkość transmisji danych (Gb/s) | Długość fali (nm) | Odległość transmisji (km) | Temperatura (°C) (obudowa robocza) |
|---|
| QAPQD040F0CN1 | 400 Gb/s | 1310 nm | 40 km SMF | 0°C~+70°C |
Schemat blokowy transpondera
Przypisanie pinów i opis
Schemat wyprowadzeń elektrycznych modułu QSFP-DD pokazano na poniższym rysunku 2.
Absolutne maksymalne parametry
Należy pamiętać, że praca przekraczająca jakiekolwiek indywidualne absolutne maksymalne parametry może spowodować trwałe uszkodzenie tego modułu.
| Parametr | Symbol | Min | Typ | Max | Jednostki | Uwagi |
|---|
| Maksymalne napięcie zasilania | Vcc | -0,5 | 3,3 | 3,6 | V | |
| Temperatura przechowywania | Ts | -40 | | 85 | °C | |
| Wilgotność względna | RH | 10 | | 85 | % | 1 |
| Próg uszkodzenia, każdy kanał | THd | -3,4 | | | dBm | |
Środowiska pracy
Parametry elektryczne i optyczne poniżej są zdefiniowane w tym środowisku pracy, chyba że określono inaczej.
| Parametr | Symbol | Min | Typ | Max | Jednostki |
|---|
| Napięcie zasilania | Vcc | 3,135 | 3,3 | 3,465 | V |
| Temperatura obudowy | Top | 0 | | 70 | °C |
| Odległość łącza z G.652 | | | | 40 | km |
Wymiary mechaniczne
FAQ
P1: Co to jest transponder QAPQD040F0CN1 QSFP-DD ER8?
Odp.: QAPQD040F0CN1 to optyczny transponder 400G QSFP-DD ER8 przeznaczony do zastosowań w szybkim Ethernet i połączeniach między centrami danych (DCI). Obsługuje transmisję 400 Gb/s na światłowodzie jednomodowym (SMF) przy 1310 nm z maksymalnym zasięgiem 40 km.
P2: Jakiego typu światłowodu i złącza używa ten moduł?
Odp.: Moduł jest przeznaczony do światłowodu jednomodowego OS2 (SMF) i posiada podwójne złącze LC, zapewniając niezawodną transmisję optyczną na duże odległości.
P3: Do jakich zastosowań nadaje się QAPQD040F0CN1?
Odp.: Jest idealny do:
- Połączenia między centrami danych (DCI)
- Sieci przetwarzania w chmurze
- Sieci szkieletowe przedsiębiorstw
- Metro Ethernet
- Transmisja telekomunikacyjna
P4: Jaka jest różnica między QSFP-DD ER8 a QSFP-DD FR4?
Odp.: Oba moduły obsługują Ethernet 400 Gb/s, ale ER8 zapewnia zasięg transmisji do 40 km, podczas gdy FR4 jest przeznaczony do odległości do 2 km. ER8 jest preferowanym wyborem dla połączeń optycznych dalekiego zasięgu.
P5: Czy QAPQD040F0CN1 obsługuje cyfrowe monitorowanie optyczne (DOM)?
Odp.: Tak. Moduł obsługuje cyfrowe monitorowanie optyczne (DOM/DDM), umożliwiając użytkownikom monitorowanie temperatury pracy, napięcia, mocy nadawania i mocy odbioru w celu ułatwienia konserwacji i diagnostyki sieci.
P6: Czy QAPQD040F0CN1 jest kompatybilny z głównymi dostawcami sprzętu sieciowego?
Odp.: Tak. Moduł jest zaprojektowany tak, aby był kompatybilny ze przełącznikami i routerami zgodnymi z QSFP-DD i może być kodowany dla głównych marek sieciowych na życzenie, zapewniając niezawodną interoperacyjność i wdrożenie typu plug-and-play.
