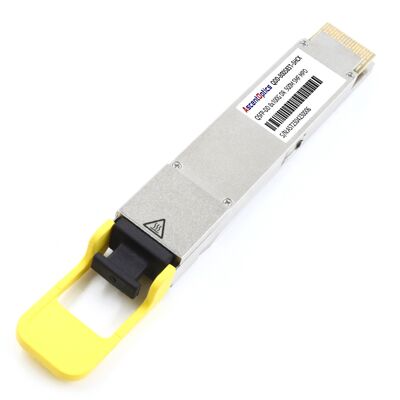

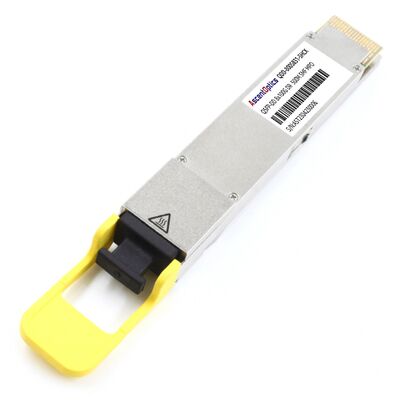

Moduł nadajnika MPO TS-QDO8-318H-01C/800G QSFP-DD DR8, 1310nm SMF 500m dla centrum danych

The800G QSFP-DD DR8Transceiver optyczny jest kluczowym elementem nowoczesnych hiperskalowych centrów danych, zapewniającym łączną szybkość transmisji danych 800 Gb/s, aby sprostać wymaganiom przepustowości sztucznej inteligencji i przetwarzania w chmurze. Działający o godzDługość fali 1310nm, wykorzystuje ten moduł8x100G PAM4modulacja umożliwiająca transmisję danych przez światłowód jednomodowy (SMF) na odległości do500 metrów. Zaprojektowany z myślą o środowiskach o dużej gęstości, wypełnia lukę pomiędzy rozwiązaniami wielomodowymi o krótkim zasięgu a optyką jednomodową o dużym zasięgu, oferując zoptymalizowaną pod względem kosztów ścieżkę dla połączeń wzajemnych typu grzbiet-listek.

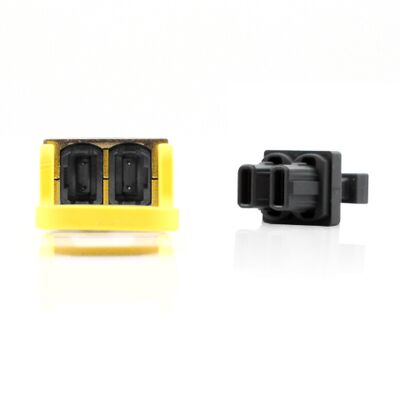

Rysunek 1 przedstawia panel przedni 800G QSFP-DD DR8 MPO.

The800G QSFP-DD DR8(Double Density) to równoległy moduł światłowodowy z możliwością podłączenia podczas pracy, przeznaczony do łączy Ethernet o dużej przepustowości.

• Modulacja: To wywiera wpływPAM4 (4-stopniowa modulacja amplitudy impulsu)przy 106,25 Gb/s na linię, aby osiągnąć przepustowość 800 Gb/s.

• Silnik optyczny: Moduł zawiera matrycę laserową o długości fali 1310 nm – często wykorzystywanąEML (laser modulowany elektroabsorpcją)LubFotonika krzemowa— i układ fotodiod PIN.

• Współczynnik kształtu: Interfejs QSFP-DD wykorzystuje 8-torowy interfejs elektryczny, zachowując kompatybilność wsteczną ze starszymi systemami QSFP, jednocześnie podwajając gęstość portów.

• Złącze: Zwykle zatrudniaZłącze MPO-12 lub MPO-16 APC, zapewniający niskie odbicie wsteczne dla transmisji sygnału o wysokiej wierności przez równoległe światłowód jednomodowy.

Nowocześni menedżerowie centrów danych borykają się z wąskim gardłem związanym z odległością i kosztami. Podczas gdy moduły SR8 (850 nm) są ograniczone do 100 m na światłowodzie wielomodowym,800G DR8zapewnia niezbędny zasięg dla większych obiektów.

Podstawowe zalety strategiczne:

• Rozszerzony zasięg (500 m): Specjalnie zaprojektowany dla światłowodu jednomodowego G.652, umożliwiający łączność między rzędami i między halami, do której nie może dotrzeć SR8.

• Wydajność energetyczna i cieplna: Zbudowany naArchitektura DSP 7 nmmoduł optymalizuje pobór mocy (zwykle <16W), co ma kluczowe znaczenie dla utrzymania stabilnego PUE (Power Usage Effectiveness) w klastrach AI.

• Przyszłościowa zdolność rozbijania: DR8 wyjątkowo nadaje się do konfiguracji typu breakout, umożliwiając podłączenie jednego portu 800G do dwóch modułów 400G DR4 lub ośmiu 100G DR1.

• Stabilność jednomodowa: W przeciwieństwie do modułów wielomodowych opartych na VCSEL, optyka jednomodowa 1310 nm zapewnia doskonałą stabilność sygnału i mniejsze rozproszenie na odległość.

W scenariuszu sieci przemysłowej AI,800G QSFP-DD DR8jest rozmieszczony na warstwie grzbietu tkaniny.

• Instalacja: Podczas podłączania przełączników 800G inżynierowie muszą użyćKable MPO APC (angled Physical Contact).aby uniknąć degradacji sygnału spowodowanej sygnałami PAM4 o wysokim współczynniku odbicia.

• Zgodność: Nasze moduły są rygorystycznie testowane na platformach Arista, Cisco i NVIDIA/Mellanox, aby zapewnić 100%Zgodność z EEPROM/I2Ci bezproblemową integrację zCMIS 5.0narzędzia monitorujące.

• Scenariusze przełamania: Dzięki zastosowaniu jednomodowego kabla rozdzielającego MPO-LC, 800G DR8 służy jako „koncentrator” o dużej gęstości, upraszczając zarządzanie kablami w sali spotkań.

P1: Jaka jest maksymalna odległość transmisji 800G DR8?Odp.: 800G DR8 obsługuje maksymalną długość łącza500 metrówna standardowym włóknie jednomodowym G.652 (SMF), dzięki czemu idealnie nadaje się do połączeń wzajemnych w centrach danych na skalę kampusową.

P2: Czy 800G DR8 jest kompatybilny z MPO-12 lub MPO-16?Odp.: To zależy od konkretnej wersji sprzętu. Standardowe moduły DR8 często korzystają zMPO-12/APCinterfejs do transmisji 8-kanałowej, ale niektóre wersje o dużej gęstości mogą wymagać MPO-16.

P3: Czy mogę podłączyć 800G DR8 do 800G SR8?O: Nie. Te moduły są niekompatybilne, ponieważ wykorzystują różne długości fal (1310 nm w porównaniu z 850 nm) i różne typy włókien (jednomodowe i wielomodowe).

P4: Czy ten moduł obsługuje cyfrowe monitorowanie diagnostyczne (DDM)?Odp.: tak, w pełni obsługujeDDM/DOMpoprzez interfejs CMIS, umożliwiający monitorowanie w czasie rzeczywistym temperatury, napięcia i mocy optycznej Tx/Rx.

P5: Jakie są zalety fotoniki krzemowej w 800G DR8?Odp.: Wersje Silicon Photonics często zapewniają niższy koszt w przeliczeniu na bit i lepszą niezawodność termiczną w porównaniu z tradycyjnymi laserami EML, szczególnie w środowiskach przełączników 800G o dużej gęstości.

P6: Jaka gwarancja jest udzielana na 800G DR8?Odp.: Zapewniamy3-letnia ograniczona gwarancjaoraz dożywotnia pomoc techniczna, obejmująca weryfikację zgodności i aktualizacje oprogramowania sprzętowego dla różnych dostawców przełączników.

The800G QSFP-DD DR8to ostateczne rozwiązanie w zakresie łączności jednomodowej o dużej przepustowości i średnim zasięgu w erze sztucznej inteligencji. Łącząc stabilność 1310 nm z gęstością formatu QSFP-DD, gwarantuje to, że Twoja sieć będzie gotowa na następną dekadę wzrostu ilości danych.
