Przegląd produktu

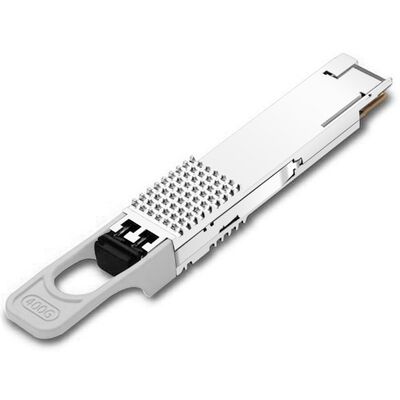

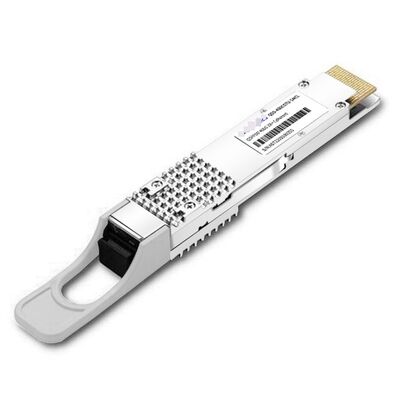

TS-QD-CO4H-ZRPC to najwyższej klasy, wydajny moduł nadawczo-odbiorczy QSFP-DD Open ZR+ o wysokiej wydajności 400G, zaprojektowany specjalnie z myślą o nowoczesnych połączeniach centrów danych (DCI), sieciach metropolitalnych i regionalnych zastosowaniach transportu optycznego na długich dystansach. Moduł ten, w pełni zgodny ze standardami Open ZR+ MSA i OIF 400ZR, umożliwia operatorom sieci efektywne skalowanie przepustowości przy jednoczesnym zmniejszeniu ogólnej złożoności wdrożenia.
Ten koherentny transceiver łączy w sobie najnowocześniejszy układ DSP ASIC 7 nm, ultrawąskie, przestrajalne lasery w paśmie C (od 1528,77 nm do 1567,13 nm) i odbiorniki koherentne o wysokiej czułości. Obsługując elastyczne transmisje o wielu szybkościach (100G/200G/300G/400G) w połączeniu z zaawansowanymi formatami modulacji PM-QPSK i PM-16QAM, TS-QD-CO4H-ZRPC zapewnia optymalną równowagę pomiędzy maksymalną przepustowością światłowodu i wydłużonym dystansem transmisji w łączach światłowodowych jednomodowych (SMF).
Rysunek 1 przedstawia panel przedni 400G QSFP-DD OPEN ZR+.
Kluczowe funkcje i zalety
-
Spójna transmisja o wielu szybkościach: obsługuje regulowane tryby pracy w sieciach 100G, 200G, 300G i 400G, aby dopasować się do różnych topologii sieci.
-
Otwarta architektura: Zbudowana na platformie Open ZR+, aby zapewnić solidną interoperacyjność wielu dostawców i oddzielenie sprzętu sieciowego.
-
Wydajność IP-over-DWDM: Podłącza się bezpośrednio do platform routingowych i przełączających o dużej gęstości, eliminując potrzebę stosowania nieporęcznych, samodzielnych zewnętrznych półek na transpondery.
-
Większy zasięg: zasięg do 450 km przy pełnej pojemności 400 G lub do 2000 km przy 100 G w połączeniu ze wzmocnionymi systemami liniowymi.
-
Zaawansowana korekcja błędów FEC (Forward Error Correction): Zawiera otwarty FEC (O-FEC) zapewniający doskonałe wzmocnienie kodowania i wyjątkową tolerancję na wady optyczne.
Szczegółowe dane techniczne
| Kategoria |
Parametr |
Profil specyfikacji |
| Właściwości ogólne |
Numer modelu/części |
TS-QD-CO4H-ZRPC / 400G QSFP-DD OTWARTE ZR+ |
|
Współczynnik kształtu |
QSFP-DD (zgodny ze sprzętem w wersji 6.3, CMIS w wersji 5.2) |
| Wydajność optyczna |
Zakres długości fali |
Możliwość przestrajania w pełnym paśmie C (1528,77 nm ~ 1567,13 nm) ze stabilnością ±1,5 GHz |
|
Formaty modulacji |
PM-QPSK (100G/200G), PM-16QAM (200G/300G/400G) |
|
Budżety łączy optycznych |
Moc TX: -0,5 dBm (domyślnie); Zakres wejściowy RX: 0 do -18 dBm |
| Zasięg i tolerancja |
Odległość transmisji |
Wzmocniony: 400G ≤ 450 km / 100G ≤ 2000 km | Bez wzmocnienia: ≤ 40 km (400G) |
|
Tolerancja CD |
±40 000 ps/nm (PM-QPSK); ±10 000 ps/nm (PM-16QAM) |
| Elektryka i interfejs |
Zużycie energii |
Typowy: 18W-22W | Maksymalnie: 24 W (przy pełnym obciążeniu) |
|
Złącza/interfejs |
Złącze optyczne Duplex LC/UPC; 76-pinowe złącze elektryczne CEI-56G-VSR |
Porównanie architektury: Open ZR+ i standardowy OIF 400ZR
Zrozumienie możliwości wyboru pomiędzy protokołami Open ZR+ a standardowymi protokołami 400ZR ma kluczowe znaczenie dla zaprojektowania wydajnej sieci szkieletowej. Poniższa tabela wyjaśnia, dlaczego TS-QD-CO4H-ZRPC oferuje zwiększoną wszechstronność dla regionalnych sieci danych:
| Kryteria sieciowe |
400G Otwarty ZR+ (TS-QD-CO4H-ZRPC) |
Standardowy OIF 400ZR |
| Aplikacja docelowa |
Łącza miejskie, regionalne i wielozakresowe DWDM |
Łącza brzegowe DCI typu punkt-punkt o krótkim zasięgu |
| Maksymalny zasięg 400G |
Do 450 km - 1000 km (poprzez wzmocnione systemy liniowe) |
Ograniczone do maksymalnie 120 km |
| Operacja wielostopniowa |
Tak (dynamicznie skaluje się w zakresie 100G/200G/300G/400G) |
Naprawiono tylko tryb 400G |
| Multipleksowanie hostów |
Obsługuje kontenery Ethernet i OTN (OTU4/OTU CN). |
Ściśle ograniczone do sieci Ethernet (400GbE) |
| Korekta błędów w przód |
O-FEC (wysokie wzmocnienie, wzmocnienie kodowania netto 11,6 dB) |
C-FEC (połączony FEC, mniejsze wzmocnienie) |
Często zadawane pytania
P1: Jakie są główne korzyści architektoniczne wynikające z wdrożenia Open ZR+ w porównaniu z tradycyjnymi transponderami?
Odp.: Implementacja modułów Open ZR+, takich jak TS-QD-CO4H-ZRPC, umożliwia korzystanie z protokołu IP-over-DWDM (IPoDWDM). Umieszczając spójną optykę bezpośrednio w przełącznikach krawędziowych lub routerach rdzeniowych, operatorzy usuwają pośrednią obudowę transpondera. Zmniejsza to powierzchnię, zmniejsza wydatki kapitałowe (CapEx), obniża rachunki za chłodzenie i upraszcza zarządzanie warstwą sieci.
P2: Czy ten moduł może bezproblemowo współpracować z przełącznikami Cisco, Arista i innymi przełącznikami innych firm?
Odpowiedź: Tak, może. Moduł jest ściśle zgodny ze standardowymi wymiarami MSA QSFP-DD i jest zgodny ze strukturami konfiguracyjnymi CMIS 5.2, aby zapewnić solidną interoperacyjność sprzętu różnych marek. Ponieważ poszczególni dostawcy sprzętu wymuszają odrębną weryfikację kodowania EEPROM, prosimy o poinformowanie naszego zespołu inżynierów o docelowej platformie hosta (np. Cisco Catalyst/NEXUS, Arista, Juniper lub Huawei) podczas składania zamówienia, abyśmy mogli zainicjować optymalne dopasowanie oprogramowania sprzętowego.
P3: Jaką pomoc techniczną w zakresie wdrażania i obsługi posprzedażowej oferujecie w celu zapewnienia spójnego uruchomienia łącza?
Odp.: Spójne wdrożenia wymagają dokładnych parametrów dotyczących konfiguracji po stronie linii, zarządzania OSNR i bilansu mocy optycznej. Zapewniamy bezpośredni dostęp do starszych inżynierów terenowych zajmujących się siecią optyczną, którzy pomagają w obliczeniach budżetu na inżynierię łącza, konsultacjach dotyczących zdalnego uruchomienia, etapach testów przed walidacją i diagnostyce rozwiązywania problemów na żywo, aby zagwarantować czyste marginesy BER.
P4: Jakie są zasady gwarancji i procedury wymiany sprzętu dla międzynarodowych klientów biznesowych?
Odp.: Wszystkie nasze transceivery optyczne klasy przemysłowej są objęte kompleksową roczną gwarancją obejmującą anomalie projektowe lub montażowe. Jeśli w środowiskach produkcyjnych wystąpi awaria sprzętu, do działania wkracza nasza szybka międzynarodowa infrastruktura autoryzacji zwrotu towaru (RMA). Po krótkim przeglądzie diagnostycznym, przyspieszony zestaw sprzętu zamiennego jest zazwyczaj przetwarzany i wysyłany z naszego magazynu testowego w ciągu 3 do 5 dni roboczych.
