Przegląd

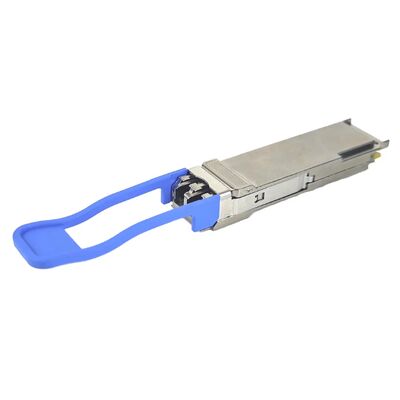

Huawei Compatible QSFP28-100G-SR4 to wysokowydajny moduł nadajnika optycznego podłączalnego na gorąco, zaprojektowany do transmisji danych krótkiego zasięgu w sieciach 100 Gigabit Ethernet (100GbE),klastry obliczeniowe o wysokiej wydajności (HPC), i przedsiębiorstw ośrodków danych, działających na nominalnej długości fali 850 nm za pośrednictwem światła wielowarunkowego (MMF),ten moduł zapewnia niezawodną odległość przesyłu do 70 metrów przy użyciu światła OM3 lub do 100 metrów przy użyciu infrastruktury OM4/OM5.
Wyposażony w standardowy łącznik optyczny MPO-12 i zintegrowane cyfrowe monitorowanie optyczne (DOM/DDM), nadajnik ten zapewnia bezproblemową kompatybilność z przełącznikami Huawei, routerami,i karty interfejsu sieciowego (NIC)Zapewnia wysoką gęstość, niskie zużycie energii (zwykle poniżej 2,5 W) i niezawodność dla nowoczesnych połączeń optycznych.

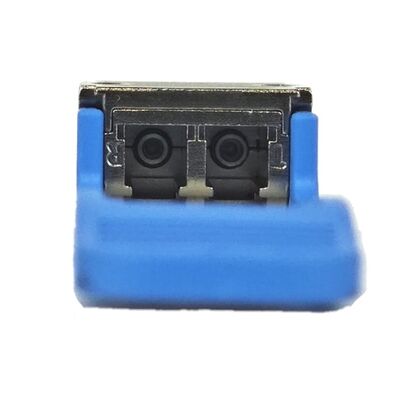

Na rysunku 1 przedstawiono przedni panel QSFP28-100G-SR4.
Co to jest kompatybilny z Huawei nadajnik optyczny QSFP28-100G-SR4?
Kompatybilny z Huawei QSFP28-100G-SR4 stanowi szczyt inżynierii łączy optycznych o wysokiej gęstości i krótkim zasięgu.Termin QSFP28 (Quad Small Form-factor Pluggable 28) odnosi się do standaryzowanego w branży czynnika kształtu zoptymalizowanego dla współczynników transmisji danych 100GOkreślenie SR4 oznacza architekturę "krótkiego zasięgu" wykorzystującą 4 niezależne kanały przesyłania i odbierania (drogi).
Zamiast przesyłać dane przez pojedynczy ciąg światłowodowy, moduł ten dzieli łączny strumień 100 Gbps na cztery oddzielne linie, z których każda działa z prędkością 25 linii.78125 Gbps przy użyciu modulacji NRZ (Non-Return-to-Zero). Interfejs wymaga 12-liniowego złącza MPO/MTP (w szczególności wykorzystującego 4 pasy do transmisji, 4 pasy do odbioru, pozostawiając w środku 4 włókna nieużywane),co czyni go ostatecznym wyborem sprzętu do migracji sieci lokalnych ze starszych struktur 10G/40G do rurociągów 100G o dużej pojemności.
Dlaczego wybrać kompatybilny z Huawei 100G SR4 Transceiver?
1. Bezproblemowa integralność linii poleceń Huawei
A primary barrier when deploying third-party optical modules is software locking or strict hardware validation protocols inside enterprise operating systems like Huawei VRP (Versatile Routing Platform)Nasze kompatybilne z Huawei nadajniki przechodzą rygorystyczną weryfikację sprzętu i wewnętrzną specjalizację kodującą EEPROM.
Gdy wstawione są w wysokiej klasy przełączniki, takie jak Huawei CloudEngine, system natychmiast rozpoznaje moduł, czyta jego wewnętrzne tabele parametrów bezbłędnie,i wypełnia standardowe polecenia interfejsu bez wywołania ostrzeżeń "nie obsługiwany nadajnik" lub stanów wyłączenia portu interfejsu.
2- Wiodący w branży niski zużycie energii
Zarządzanie cieplne jest kluczowym wskaźnikiem kosztów operacyjnych dla infrastruktury dużych centrów danych.Architektura QSFP28-100G-SR4 została zaprojektowana w oparciu o wysoce wydajne 850nm VCSEL (Vertical-Cavity Surface-Emitting Laser) i specjalistyczne zestawy chipów fotodetektorów PINUmożliwia to nadajnikowi funkcjonowanie w wysoko zoptymalizowanej obudowie mocy, utrzymując typowe rozpraszanie mocy mniejsze niż 2,5 Watt w całym zakresie termicznym pracy,bezpośrednio przekładające się na zmniejszone koszty ogólne chłodzenia i niższe koszty eksploatacji energii elektrycznej (OpEx).
3Zintegrowane cyfrowe monitorowanie optyczne (DOM)
Utrzymanie sieci w czasie rzeczywistym wymaga szczegółowej widoczności zmiennych warstwy fizycznej optycznej.Moduł ten zawiera standardowe źródła danych DOM (Digital Optical Monitoring) zgodne z umowami branżowymi SFF-8636.Technicy sieci mogą monitorować krytyczne diagnostyki w czasie rzeczywistym bezpośrednio za pośrednictwem przełącznika CLI, w tym:
-
Poziomy mocy transmisji optycznej (Tx) na kanał
-
Wskaźniki czułości mocy do odbioru optycznego (Rx) na kanał
-
Temperatura pracy modułu wewnętrznego
-
Rozkład prądu laserowego
-
Śledzenie napięcia zasilania w czasie rzeczywistym
Jak wdrożyć i podłączyć moduł QSFP28-100G-SR4
Wybór kabli do rozstawienia płatków włókienniczych i połączeń
Aby zapewnić bezbłędną łączność łącza optycznego w szeregu linii sieciowych, niezbędne jest dopasowanie nadajnika do właściwych specyfikacji okablowania światłowodowego:
-
łącznik MPO-12: nadajnik zawiera wewnętrzny płci męskiej pojemnik optyczny MPO-12 zawierający szpilki wyrównania.kabel do płatków włókienniczych musi kończyć się w konektorze MPO-12/MTP-12 dla kobiet (bez szpilków).
-
Wartość włókna szklanego i skalowanie odległości:
-
Wdrożenie OM3 Multimode Fiber (MMF) w celu osiągnięcia niezawodnych odległości transmisji 100G do 70 metrów.
-
Rozmieszczenie OM4 lub OM5 Multimode Fiber (MMF) w celu odblokowania pełnego zasięgu operacyjnego do 100 metrów.
-
Polaryzacja optyczna:Standardowe wdrożenia optyki równoległej 100G wymagają okablowania polarności MPO typu B do prawidłowego połączenia między portami przesyłania (Tx) przełącznika A a odpowiednimi portami odbierania (Rx) przełącznika B.
Kroki układania i rozmieszczania wysokiej gęstości
-
Moduł QSFP28 należy ostrożnie zorientować w taki sposób, aby zintegrowany klucz wyrównania przycisków wyprostowania zrysował się z gniazdem fizycznej orientacji w portie przełącznika Huawei.
-
Delikatnie wsunąć nadajnik do otwartego portu, dopóki nie usłyszysz mechanicznego "kliknięcia", wskazującego, że jednostka jest zamknięta w klatce tylnej płaszczyzny bezpiecznie.
-
Zdejmij ochronne gumowe zakrycia od pyłu zarówno z okna optycznego nadajnika, jak i z kobiecego kablu plastra MPO-12.
-
Wyrównuj klucz kobiecego złącza MPO z gniazdem nadajnika i mocno wprowadź.Wskaźnik łącza LED na przełączniku hosta powinien przejść na zieloną barwę w ciągu kilku chwil po zakończeniu optycznego uściskania dłoni.
Macierza specyfikacji technicznych
| Parametry specyfikacji |
Szczegółowe wartości techniczne |
| Wskaźnik kształtu |
QSFP28 (Quad Small Form Factor Pluggable 28) |
| Kompatybilność współczynnika danych |
103.125 Gbps Ogółem (4 x 25,78 Gbps NRZ) |
| Długość fali |
850 nm nominalny środek |
| Typ nadajnika optycznego |
850nm VCSEL Array |
| Typ odbiornika optycznego |
Zestaw fotodetektorów PIN |
| Maksymalny zasięg włókna |
70 m nad MMF OM3 / 100 m nad MMF OM4 lub OM5 |
| Port łącznika optycznego |
MPO-12 Męski (kompatybilny z MTP-12, 12-włóknowy) |
| Medium kablowe |
Włókna wielofunkcyjne (MMF) |
| Moc optyczna Tx (na przejazd) |
-8,4 dBm do +2,4 dBm |
| Czułość odbiornika Rx (na pas) |
Mniej niż -10,3 dBm (BER 5E-5) |
| Pojemnik przeciążenia |
+2,4 dBm maksymalnie |
| Napięcie zasilania |
Standardowe szynki napędowe 3.3V |
| Maksymalne zużycie energii |
Nieprzekraczające 2,5 watta maksymalnego obciążenia operacyjnego |
| Diagnostyka cyfrowa (DOM) |
Całkowicie zintegrowane (zgodne z SFF-8636) |
| Zakres temperatury pracy |
0°C do 70°C (32°F do 158°F) Klasy komercyjnej |
| Protokoły i zgodność |
QSFP28 MSA, IEEE 802.3bm 100GBASE-SR4, RoHS |
Przewodnik porównania produktów nadajników optycznych
Zarządzający zamówieniami często oceniają ścieżki łączności optycznej przy projektowaniu tkanin kampusowych 100G i agregacji serwerów.Poniższa macierza produktu przedstawia charakterystykę wydajności standardowych opcji 100G QSFP28 w stosunku do modułu SR4 krótkiego zasięgu:
| Atrybut wydajności |
QSFP28-100G-SR4 (Ten model) |
Wymagania dotyczące: |
Wymagania dotyczące: |
| Włókna średniego typu |
Włókna wielofunkcyjne (MMF) |
Włókno jednowarunkowe (SMF) |
Włókno jednowarunkowe (SMF) |
| Długość fali optycznej |
850 nm (równolegle) |
pasmo 1310 nm (LAN-WDM) |
1271-1331nm (CWDM) |
| Złącze kablowe |
MPO-12 (12-włókno) |
LC Duplex (2-włókno) |
LC Duplex (2-włókno) |
| Maksymalny zasięg pracy |
100 m (OM4) / 70 m (OM3) |
10 kilometrów (10.000 m) |
2 km (2 000 m) |
| Pojemnik mocy |
O mocy mniejszej niż 2,5 Watt |
O mocy mniejszej niż 3,5 Watt |
O mocy mniejszej niż 3,5 Watt |
| Typowa misja |
Wnętrze półki / górna część półki do liści |
Międzybudynkiem / rdzeniem kampusu |
Inter-Row / Across Data Center |
Częste pytania
P1: Czy ten kompatybilny zewnętrzny nadajnik będzie działał idealnie wewnątrz mojego przełącznika Huawei bez błędów w oprogramowaniu?
Nasze kompatybilne z Huawei moduły QSFP28-100G-SR4 są załadowane z dostosowanym kodem systemu EEPROM skonfigurowanym specjalnie do zasad oprogramowania Huawei VRP.Po wdrożeniu tego modułu do przełącznika Huawei (np. serii CloudEngine 6800 lub 8800)Przełącznik rejestruje go dokładnie jak oryginalny moduł marki, odblokowując pełną integrację CLI, odczyty telemetryczne i bezbłędną pracę.
Pytanie 2: Jaki rodzaj kabla światłowodowego potrzebuję do podłączenia tego modułu 100G SR4?
Odpowiedź: Należy wykorzystać kabel patch multimodowy (MMF) (szkło klasy OM3, OM4 lub OM5) zakończony konektorem MPO-12 na końcu nadajnika.Konektor żeński jest wymagany, ponieważ nasz moduł QSFP28 posiada wewnętrzne męskie szpilki wyrównania. W przypadku standardowych połączeń przełącznik-przełącznik, należy zamówić kabel MPO typu B Polarity, aby zapewnić właściwe mapowanie pasów od nadajnika do odbiorcy.
P3: Czy mogę rozbić ten moduł optyczny SR4 na cztery kanały 25G?
Odpowiedź: Tak. Ponieważ standard 100GBASE-SR4 zależy od 4 pojedynczych równoległych pasów biegnących z prędkością 25,78 Gbps, można łatwo wykonać konfigurację przełomową.Podłączając kobiecy kabel MPO-12 do 4x duplexu wielowystosowego przewodu przewodu LC, można przesyłać sygnały do czterech indywidualnych portów 25G SFP28 SR na przełącznikach w dół lub kartach interfejsu sieciowego.Wystarczy wprowadzić konfigurację polecenia do portu split lub breakout na port interfejsu przełącznika hosta.
P4: Jakie kompleksowe wsparcie i gwarancje po sprzedaży mają zastosowanie do tego modułu?
Odpowiedź: Wspieramy ten nadajnik optyczny wiodącą w branży 3-letnią gwarancją.W rzadkich przypadkach, gdy w tym okresie moduł ulega degradacji optycznej lub awarii wewnętrznego komponentuNasz techniczny zespół logistyczny koordynuje szybką wymianę produktów, aby zminimalizować przestojówki sieci.oferowanie pomocy zdalnej w zakresie weryfikacji zgodności, rozwiązywanie problemów analityki DOM i pytania dotyczące konfiguracji.
P5: Jaka jest główna różnica strukturalna między złączem MPO a złączem MTP?
Odpowiedź: MPO (Multi-Fiber Push On) jest powszechną międzynarodową nazwą standardu przemysłowego dla tego typu złącza wielowłonkowego.Reprezentujący inżynierięłączniki MTP są w pełni kompatybilne ze standardowymi interfejsami MPO, ale posiadają usprawnienia mechaniczne, które zmniejszają straty wstawienia, minimalizują zużycie włókna,i zoptymalizować fizyczną stabilność sprężyny w cyklach połączeń o wysokiej gęstości.
P6: Czy ten moduł obsługuje wymianę na gorąco w warunkach sieci na żywo?
Odpowiedź: Tak, ten moduł jest w 100% podłączalny na gorąco. Można wstawiać lub wyciągać nadajnik z dowolnego funkcjonalnego portu przełącznika Huawei bez wyłączania systemu, przerywania sąsiednich portów,lub wywołujące zakłócenia zasilania w systemie. Umożliwia to zwiększenie pojemności łącza lub wymianę komponentów sprzętowych w godzinach produkcji bez konieczności planowania okna konserwacji czasu przestoju sieci.
Wniosek
Kompatybilny z Huawei nadajnik optyczny QSFP28-100G-SR4 oferuje wyjątkowe połączenie wysokiej wydajności, niskiego zużycia energii i efektywności kosztowej dla aplikacji 100GbE krótkiego zasięgu.Dzięki dopasowaniu prawdziwej kompatybilności systemu Huawei do architektury optyki równoległej 850 nm i zintegrowanej diagnostyki DOM, ten moduł zapewnia sieci przedsiębiorstw i centrów danych z niewiarygodnie niezawodne, wysokiej gęstości łącza światłowodowego podstawy.
