Przegląd produktów i zastosowanie w centrach danych
Huawei QSFP-100G-BIDI-G2 to najnowocześniejszy, dwukierunkowy transceiver optyczny QSFP28 (BiDi) z możliwością podłączenia podczas pracy, przeznaczony do zastosowań 100 Gigabit Ethernet o dużej gęstości. W miarę migracji sieci korporacyjnych i hiperskalowych centrów danych ze starszych infrastruktur 10G i 40G do architektur 100G, optymalizacja istniejących instalacji światłowodowych staje się główną strategią oszczędzania.
Wykorzystując technologię BiDi (dwukierunkową), moduł ten umożliwia jednoczesną transmisję i odbiór danych za pośrednictwem pojedynczego światłowodu wielomodowego duplex LC (MMF). Działa na dwóch długościach fali (850 nm i 910 nm) w dwóch kanałach 50 Gb/s poprzez modulację PAM4. Ta przełomowa inżynieria umożliwia operatorom sieci pełne ponowne wykorzystanie istniejącej infrastruktury okablowania dupleksowego LC 10G/40G OM3 lub OM4, eliminując ogromne wydatki związane z układaniem nowych wielowłóknowych paneli krosowych MPO i kabli trunkingowych.

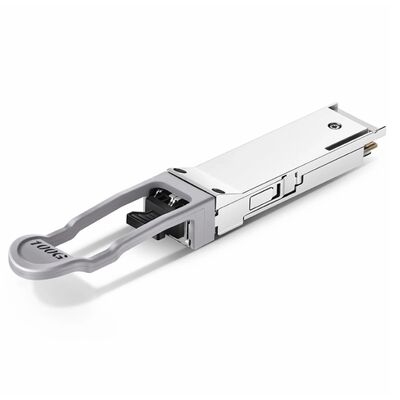

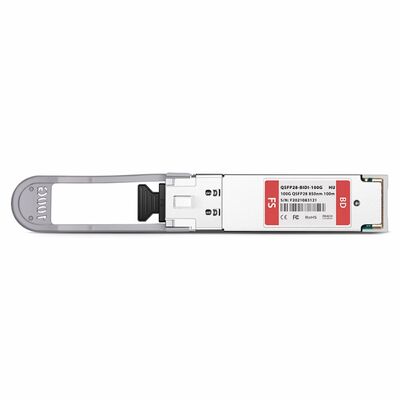

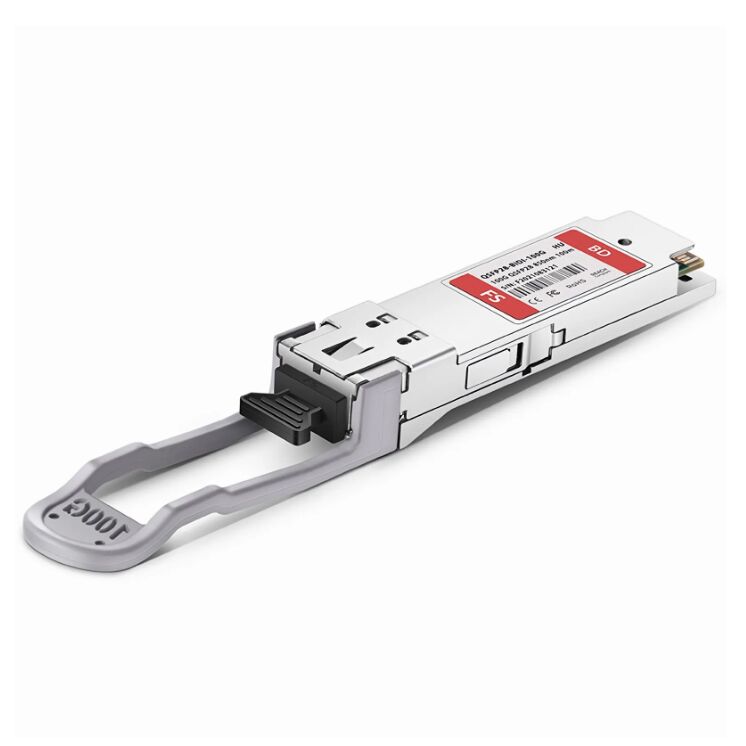

Rysunek 1 przedstawia panel przedni QSFP-100G-BIDI-G2.
Tabela specyfikacji technicznych
Przejrzyj poniżej pełne parametry optyczne, elektryczne i środowiskowe, aby zapewnić precyzyjne wdrożenie w ekosystemie sprzętowym:
| Parametr |
Dane techniczne |
| Producent/marka |
Dystrybucja Huawei / LonRise |
| Numer modelu |
QSFP-100G-BIDI-G2 |
| Współczynnik kształtu |
QSFP28 (poczwórne, małe, wtykowe gniazda 28) |
| Szybkość transmisji danych |
100 Gb/s (2x 50 Gb/s modulowane kanały PAM4) |
| Długość fali (Tx/Rx) |
850 nm i 910 nm Dwukierunkowe |
| Maksymalna odległość |
70m nad OM3 MMF / 100m nad OM4 MMF |
| Złącze optyczne |
Dupleksowy LC/UPC |
| Typ włókna |
Światłowód wielomodowy (MMF, 50/125µm) |
| Typ nadajnika |
VCSEL (laser emitujący powierzchniowo z pionową wnęką) |
| Typ odbiornika |
Fotodetektor PIN |
| Diagnostyka cyfrowa (DDM/DOM) |
Obsługiwane (monitorowanie mocy, temperatury i napięcia w czasie rzeczywistym) |
| Zużycie energii |
< 4,0 W |
| Zakres temperatury roboczej |
Komercyjne (0°C do 70°C) |
| Korekta błędów w przód |
Na platformie hosta wymagany jest KP4 FEC |
| Bezpieczeństwo i zgodność |
RoHS-6, CE, klasa lasera 1 |
Porównanie produktów, kompatybilność i często zadawane pytania dotyczące obsługi posprzedażnej
P1: Jaka jest główna różnica pomiędzy modułami QSFP-100G-BIDI-G2 i standardowymi modułami 100G SR4?
Odp.: Podstawowa różnica polega na wymaganej infrastrukturze okablowania światłowodowego i kosztach migracji.
-
Standardowe moduły 100G SR4: działają poprzez 8- lub 12-włóknowe kable wielomodowe MPO/MTP, dzieląc ruch na 4 oddzielne równoległe pasy (4x25G).
-
Moduły Huawei QSFP-100G-BIDI-G2: Konsoliduj ruch na dwóch liniach 50G przy użyciu dwóch długości fali (850nm/910nm) za pośrednictwem standardowego dwuwłóknowego kabla LC typu duplex.
Jeśli Twoje centrum danych wykorzystuje obecnie standardowe kable krosowe LC ze starych przełączników BiDi 10G lub 40G, wdrożenie modułu G2 BiDi pozwala uniknąć zakupu drogich kabli trunkingowych MPO i przepisywania kabli światłowodowych.
P2: Czy ten moduł Huawei QSFP-100G-BIDI-G2 jest kompatybilny z przełącznikami innych firm, takimi jak Cisco lub Juniper?
Odp.: Ten konkretny moduł jest natywnie zakodowany do obsługi przełączników, routerów i zapór sieciowych Huawei dla przedsiębiorstw. Jednakże LonRise specjalizuje się w niestandardowym kodowaniu sprzętowym EEPROM. Jeśli środowisko Twojego centrum danych wymaga współdziałania z wieloma dostawcami (na przykład podłączenie rdzeniowego routera szkieletowego Huawei do przełącznika Cisco Catalyst 9300L), prosimy o określenie docelowego sprzętu podczas wysyłania zapytania. Możemy dostarczyć warianty w pełni kompatybilne lub z kodowaniem krzyżowym, aby zapewnić bezproblemową pracę typu plug-and-play.
P3: Dlaczego platforma hosta wymaga włączenia KP4 FEC (korekta błędów w przód) dla tego modułu?
Odp.: QSFP-100G-BIDI-G2 wykorzystuje zaawansowaną technologię optyczną PAM4 (4-poziomowa modulacja amplitudy impulsu) do transmisji 50 Gb/s na tor optyczny. Ponieważ sygnalizacja PAM4 jest bardzo złożona i bardziej wrażliwa na szum optyczny niż starsza technologia NRZ, system przełącznika hosta musi mieć włączoną funkcję KP4 FEC, aby automatycznie korygować błędy bitowe, gwarantując stabilne, wolne od błędów łącze w zakresie 70 m/100 m.
P4: Jaki serwis posprzedażny i wsparcie techniczne oferuje LonRise dla tego modułu?
Odp.: LonRise zapewnia kompleksowy system wsparcia posprzedażowego klasy korporacyjnej dla wszystkich naszych klientów B2B:
-
Roczna gwarancja: każdy nowy moduł Huawei objęty jest roczną gwarancją na wymianę lub naprawę obejmującą wady produkcyjne i materiałowe.
-
Rygorystyczne testy przed wysyłką: wszystkie moduły przed wysyłką przechodzą ścisłą kontrolę zgodności, integralności sygnału i mocy optycznej w naszych laboratoriach testowych.
-
Zdalna pomoc techniczna: Nasi inżynierowie sieciowi są dostępni, aby pomóc Ci w zdalnej konfiguracji systemu, interpretacji telemetrii DOM/DDM i debugowaniu łączy między dostawcami.
P5: Jaki jest szacowany czas realizacji i metoda wysyłki w przypadku zamówień międzynarodowych?
Odp.: W przypadku standardowych zamówień magazynowych nasz czas realizacji wynosi 2-3 dni robocze. Wysyłamy na cały świat z Chin, głównie za pośrednictwem linii ekspresowych DHL, FedEx i UPS, co gwarantuje, że krytyczne komponenty sieciowe dotrą do Twojego centrum danych w ciągu 3 do 5 dni roboczych na całym świecie. Wszystkie paczki są bezpiecznie zamknięte w antystatycznym opakowaniu ESD, aby zapobiec uszkodzeniom elektrostatycznym podczas transportu.
